Azbil VST/VAM pour Régulateur de débit minimal vers le haut-détendeur à siège unique-orienté pour charge lourde. Azbil VST/VAM pour le corps de vanne de régulation de débit minimal a une structure compacte, un canal de fluide en forme de S-, une faible perte de charge, une forte capacité de débit, une large plage de réglage, une haute précision des caractéristiques de débit. La zone de guidage supérieure est grande, avec une forte résistance aux vibrations. Les performances turn-off sont conformes aux normes IEC ou JIS. Actionneur utilisant un type de film à ressort multi- simple et miniaturisé, structure compacte, grande force de sortie.
Modèle Azbil VST/VAM pour vanne de régulation de débit minimal petite forme La vanne de régulation haute -performance orientée vers le haut est largement utilisée dans les conduites de fluides à haute température, basse température et haute -pression, peut obtenir un contrôle fiable, avec des performances élevées de -off. La vanne de régulation répond à la norme de sécurité fonctionnelle (IEC61508).
Le modèle Azbil VST/VAM pour la vanne de régulation de débit minimal présente les caractéristiques suivantes :
Les produits peuvent être fournis pour répondre à une variété de spécifications de matériaux de carrosserie, tels que l'acier au carbone, qui est généralement utilisé avec de l'eau, de la vapeur et du mazout ; Inox très résistant à la corrosion-, indispensable au contrôle des fluides corrosifs et de la résine.
Les vannes à siège unique – de type Cage- avec d'excellentes performances anti-cavitation – sont disponibles pour un service sévère à haute température et haute pression différentielle.
Le contrôle de divers fluides est rendu possible par le durcissement de l'intérieur de la vanne, la structure de lavage – (en option) et l'enveloppe de vapeur (en option) pour empêcher la coagulation en maintenant le corps de la vanne chaud.
Une fermeture étanche à siège métallique (classe V) et une fermeture étanche à siège souple (classe VI) sont disponibles.
Un joint à soufflet peut être ajouté aux tiges de soupape. De plus en plus recherchées-les spécifications des presse-étoupes peuvent être appliquées pour se conformer aux réglementations sur les émissions fugitives de composés organiques volatils.
Des performances de contrôle élevées sont obtenues grâce à une combinaison d'une large plage de réglage et d'un positionneur de vanne intelligent.
| Model | Azbil VST/VSM |
| Valve type | Micro-flow control valve |
| Size | Threaded : NPT (Rc) 1/4″, 1/2″ Flanged : 1/2″, 3/4″, 1″ |
| Pressure rating | ANSI/JPI 150 to 2500
JIS10K to 63K |
| End connection | Threaded : Rc, NPT
Flanged : RF, RJ |
| Body material | Stainless steel |
| Trim material | Solid CoCr-A |
| Temperature range | -30 to 400°C |
| Leakage performance | Class IV |
| Cv range | 0.001 to 0.63 |
| Range ability | 20:1 to 30:1 |
| Application | Needle type plug
Addition process of chemical and perfume |

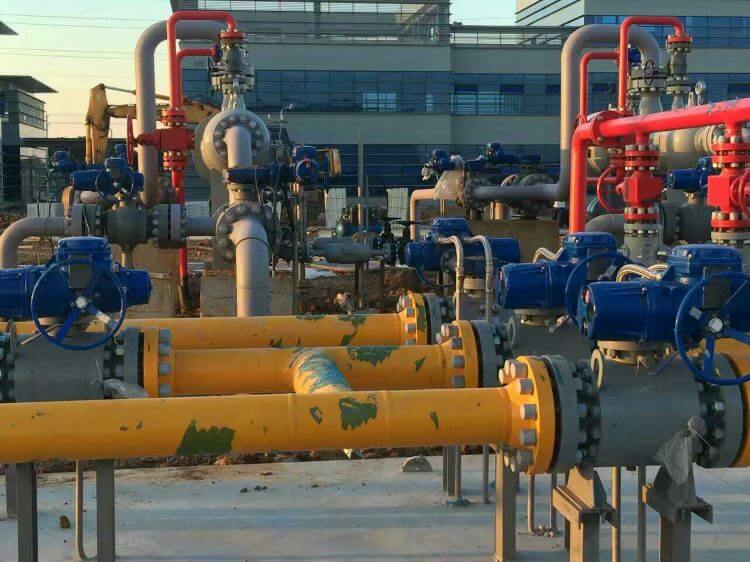

Application d'Azbil VST/VAM pour la vanne de régulation de débit minimal
Tuyauterie générale
service de rinçage pour la pétrochimie
procédés chimiques
