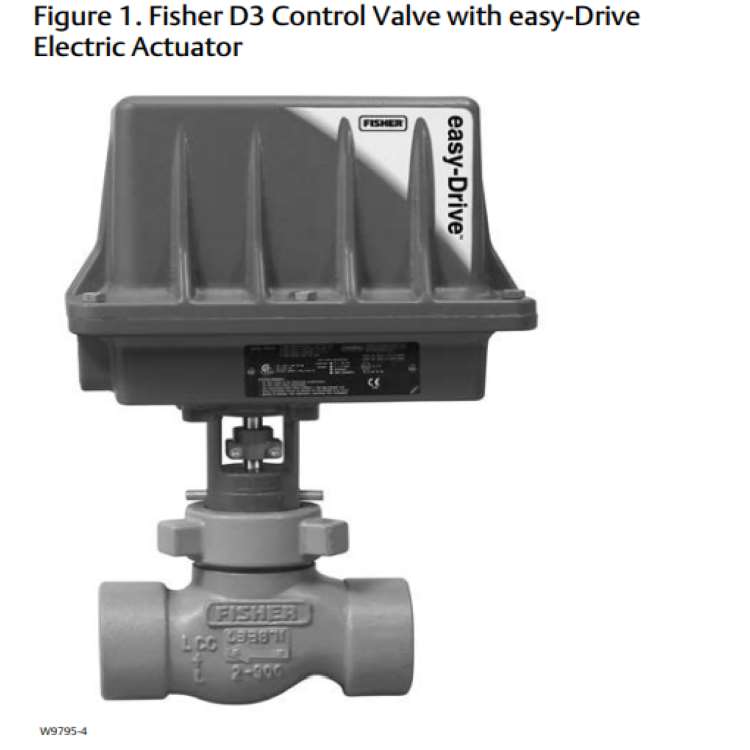

La vanne de régulation droite haute pression D3 – Fisher est une vanne compacte et robuste conçue pour le contrôle on-off. Cette vanne peut être utilisée comme vanne de décharge pour le séparateur de gaz et l'épurateur. Il convient également à d'autres applications à haute pression dans la production, la compression et le traitement du gaz naturel. Le D3FLOPRO est facile à entretenir. Retirez l'écrou marteau à trou profond breveté et soulevez l'ensemble actionneur/bonnet de la vanne pour maintenir la garniture et la garniture sans retirer l'actionneur. Les vannes de régulation droite haute pression D3 – Fisher sont fournies avec les tailles NPS 1 et 2, classe de pression CL900, raccords d'extrémité NPT et NPS 2, classe de pression CL600, raccords d'extrémité à bride convexe.
Caractéristiques du produit:
La vanne de régulation droite haute pression D3 – Fisher est une vanne compacte et robuste conçue pour le contrôle on-off. Cette vanne peut être utilisée comme vanne de décharge pour le séparateur de gaz et l'épurateur. Il convient également à d'autres applications à haute pression dans la production, la compression et le traitement du gaz naturel. D3FLOPRO est facile à entretenir. Retirez l'écrou marteau à trou profond breveté et soulevez l'ensemble actionneur/bonnet de la vanne pour maintenir la garniture et la garniture sans retirer l'actionneur. Les vannes de régulation droite haute pression D3 – Fisher sont fournies avec les tailles NPS 1 et 2, classe de pression CL900, raccords d'extrémité NPT et NPS 2, classe de pression CL600, raccords d'extrémité à bride convexe.
La vanne de régulation droite haute pression D3 – Fisher présente les caractéristiques suivantes :
Connexion capot /body plus sûre – la conception unique offre une protection supplémentaire si vous commencez accidentellement à retirer la connexion capot /body alors qu'il y a encore de la pression dans le corps. Après avoir retiré l'écrou marteau, la goupille montée sur le chapeau permet de s'assurer que le chapeau est retiré du corps tandis que les filetages restent engagés. Cela aide à soulager la pression interne tout en maintenant l'actionneur dans le corps.

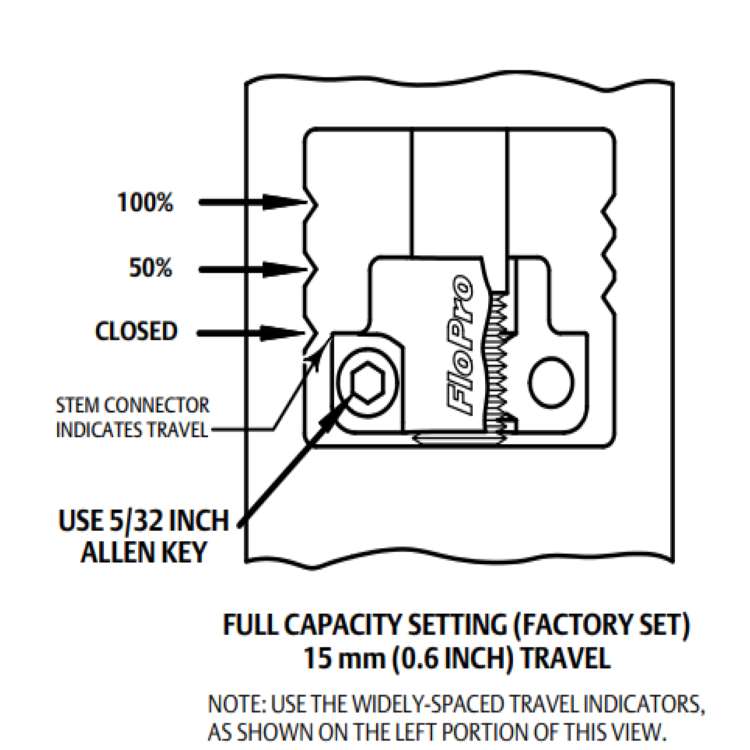

Débit sélectionnable sur site — Le FLOPRO ajuste la capacité de débit sans changer la garniture. En conséquence, plusieurs exigences de débit peuvent être satisfaites avec un seul ensemble de garnitures, réduisant ainsi les coûts d'inventaire et de maintenance.
Raccords à deux extrémités – Vanne de régulation droite haute pression D3 – La conception Fisher offre une construction à extrémité filetée CL900 et une construction à bride RF CL600.

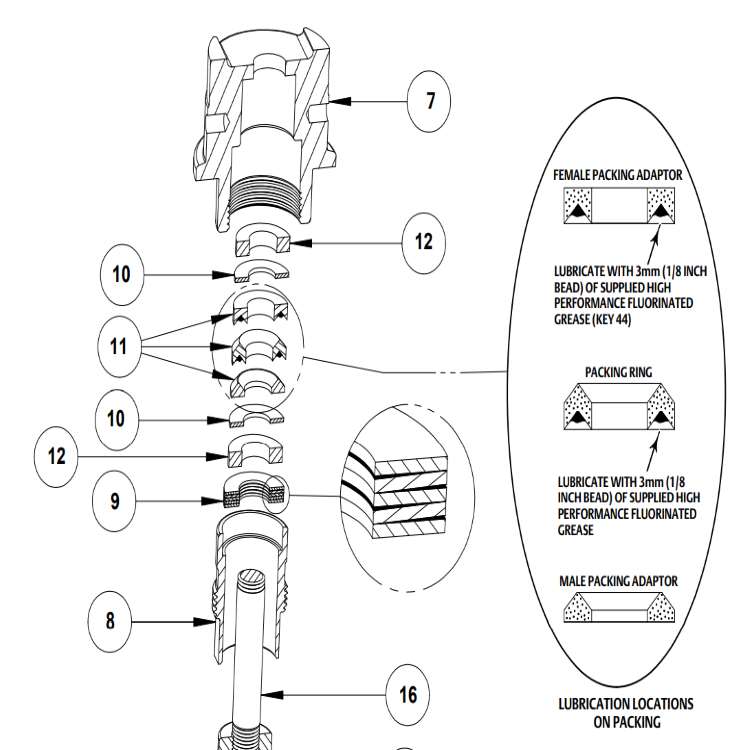

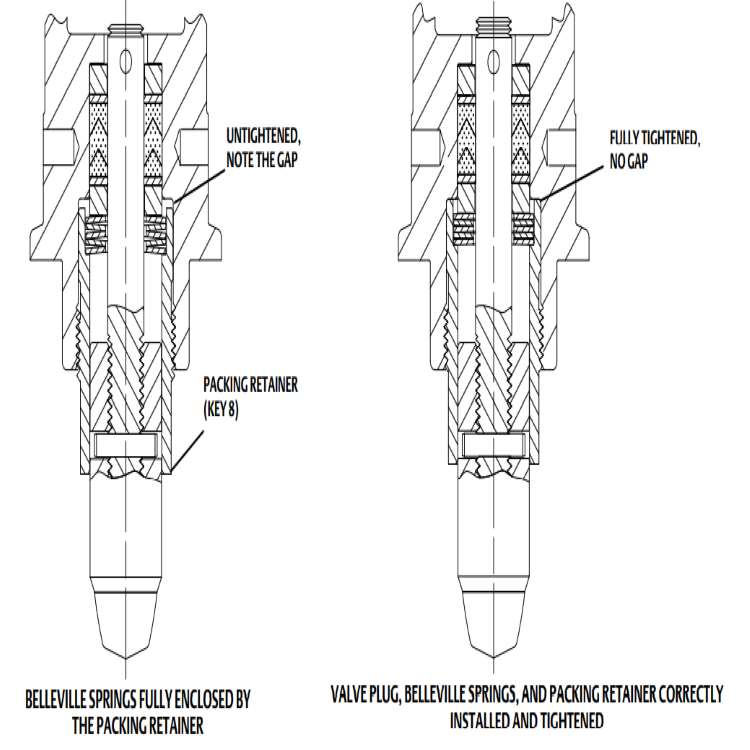

Système de garniture de charge dynamique Le système de garniture — améliore l'étanchéité de la tige et aide à prévenir les fuites de fluides ou de gaz de traitement précieux ou nocifs. Il utilise la technologie de garniture Enviro-Seal ™ pour réduire les besoins de maintenance de la garniture et fournir un contrôle supérieur des émissions.
| Model | Fisher D3 | |
| VALVE BODY SIZE | MAXIMUM INLET PRESSURE |
TEMPERATURE RANGE |
| bar (psig) | ℃ | |
| NPS 1 NPT | 155(2250) | -46 to 93 (-50 to 200) |
| CL900 | 150(2185) | 93 to 149(200 to 300) |
| NPS 2 NPT | 155(2250) | -46 to 93 (-50 to 200) |
| CL900 | 150(2185) | 93 to 149(200 to 300) |
| NPS 1 NPT | 103(1500) | -46 to 93 (-50 to 200) |
| CL600 | 100(1455) | 93 to 149(200 to 300) |
| NPS 2 NPT | 103(1500) | -46 to 93 (-50 to 200) |
| CL600 | 100(1455) | 93 to 149(200 to 300) |
Application de la vanne de régulation droite haute pression D3 – Fisher
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier
