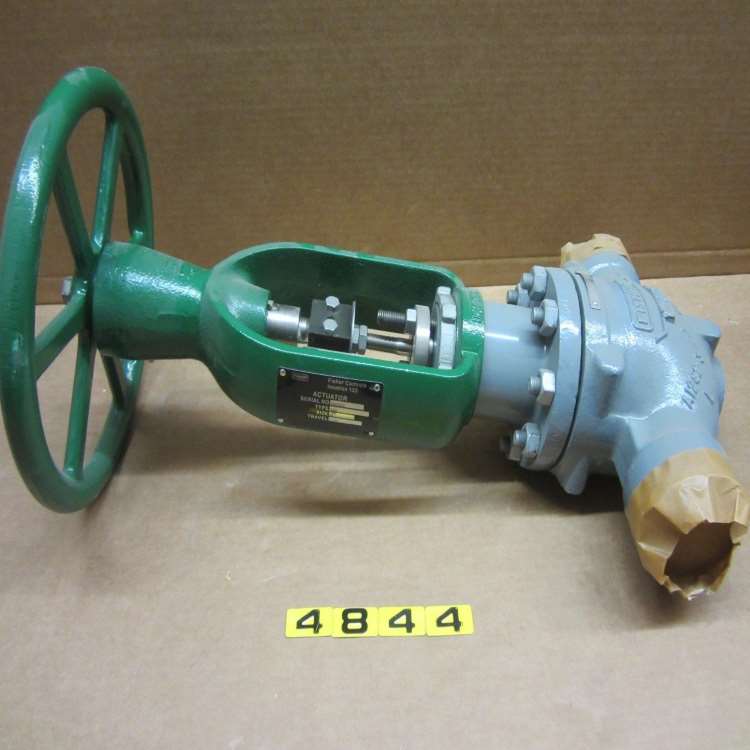

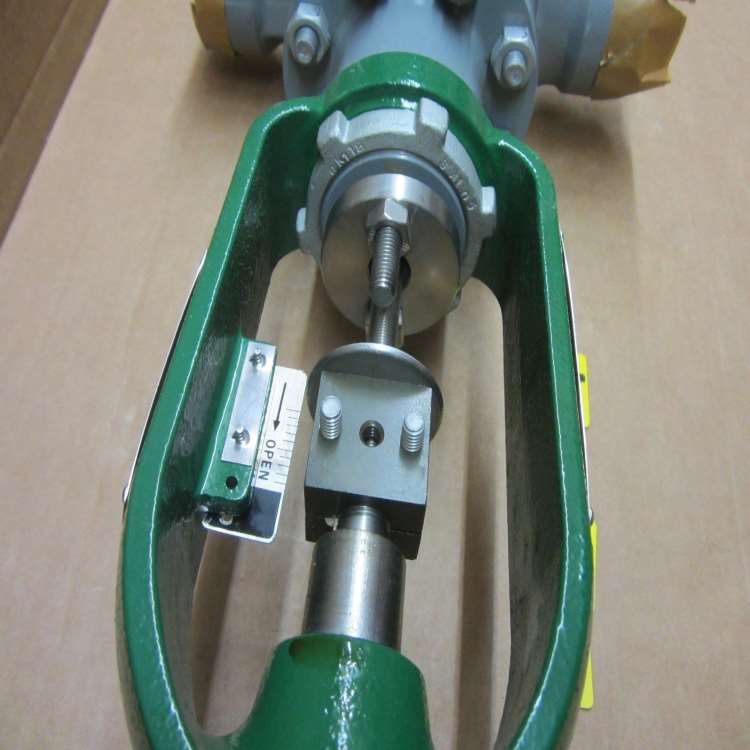

Fisher 1008 Hands-On Wheel Actuator – Les actionneurs à volant manuel Emerson sont disponibles pour une utilisation dans les applications de vannes de régulation de type papillon qui peuvent être actionnées et réglées manuellement. L'actionneur peut être utilisé dans presque tous les ensembles de corps de vanne droits- ou coudés standard. L'application de l'actionneur 1008 ne nécessite aucun adaptateur de corps spécial, ce qui entraîne des économies de coûts importantes lors de la transition future du contrôle manuel au contrôle automatique. Actionneur de roue Fisher 1008 Hands-On Wheel – Emerson fournit un contrôle manuel précis de l'étranglement. L'indicateur de course installé sur le support de l'actionneur peut afficher visuellement la position de la bobine à tout moment. Un indicateur de position de bobine de type Dial- est également disponible.
1. Facile à installer et à entretenir — pour les tailles 30, 40 et 50, le support est monté sur le corps de la vanne à l'aide d'un écrou de blocage en acier forgé. Pour la taille 80, les supports sont boulonnés au corps. Toutes les tailles sont équipées de volants.

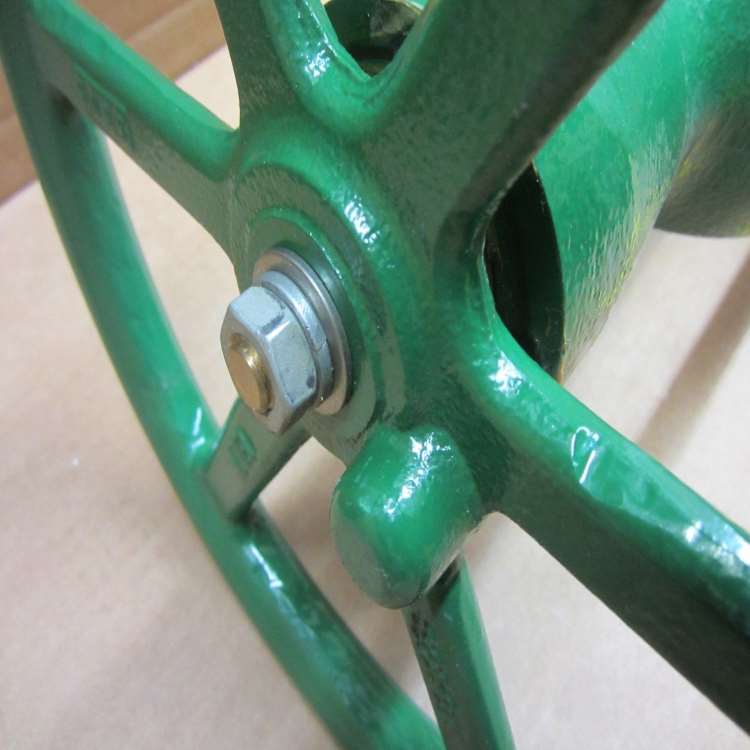

2.Facile à utiliser – quelle que soit la façon dont la bobine agit, le volant tourne dans le sens antihoraire pour ouvrir la vanne. Pour les tailles 40 et plus, deux roulements à billes sont utilisés dans le volant pour faciliter la rotation. Une goupille de verrouillage à bille chargée par ressort – dans le volant l'empêche de tourner en raison des vibrations.
3.Positionnement précis de la bobine – Fisher 1008 Hands-On Wheel Actuator – Emerson ne tourne pas, garantissant que chaque course complète touche la même surface d'assise. Dans le même temps, le support garantit que la force requise pour la rotation du volant n'est pas transférée au corps de la vanne. Les actionneurs des tailles 30, 40 et 50 sont disponibles avec des indicateurs de position de vanne Tejax modèle A35. Cet indicateur vous permet de tourner le volant à la position souhaitée, plutôt que de deviner. Le cadran de l'indicateur est divisé en numéro de tour et numéro de tour pour une restauration rapide et facile des réglages de vanne préréglés.
L'actionneur à volant 1008 peut être installé horizontalement, verticalement ou dans n'importe quelle orientation intermédiaire. Cependant, s'il est fourni avec un indicateur de position Tejax (voir figure 6), l'actionneur doit être installé en position horizontale.
Lorsqu'un actionneur et un corps de vanne sont expédiés ensemble en tant qu'ensemble de vanne de régulation, l'actionneur est normalement monté sur la vanne. Suivez les instructions du corps de la vanne lors de l'installation de la vanne de régulation dans la canalisation. Si l'actionneur est expédié séparément ou s'il est nécessaire de monter l'actionneur sur la vanne, effectuez les procédures de montage de l'actionneur.
| SIZE | YOKE BOSS DIAMETER | STEM DIAMETER | MAXIMUM STEM LOAD | MAXIMUM TRAVEL | APPROXIMATE WEIGHT | |||||
| mm | Inch | mm | Inch | N | Lbs | mm | Inch | kg | Lbs | |
| 30 | 54 | 2-1/8 | 10 | 3/8 | 7340 | 1650(1) | 19 | 0.75 | 6.8 | 15 |
| 40 | 71 | 2-13/16 | 13 | 1/2 | 13122 | 2950(1) | 51 | 2 | 15.9 | 35 |
| 50 | 90 | 3-9/16 | 19 | 3/4 | 29581 | 6650(1) | 102 | 4 | 20.4 | 45 |
| 80 | 127 | 5 | 25 | 1 | 50042 | 11250(1) | 76(3) | 3(3) | 45.4 | 100 |
| 32 | 1-1/4 | 75620 | 17000(1) | |||||||
| 100 | 127 | 5 | 32 | 1-1/4 | 75620 | 17000(1) | 102 | 4 | 68.0 | 150 |
| 178 | 7 | 51 | 2 | 251004 | 56000(1) | |||||
