Actionneur manuel débrayable Fisher 1078

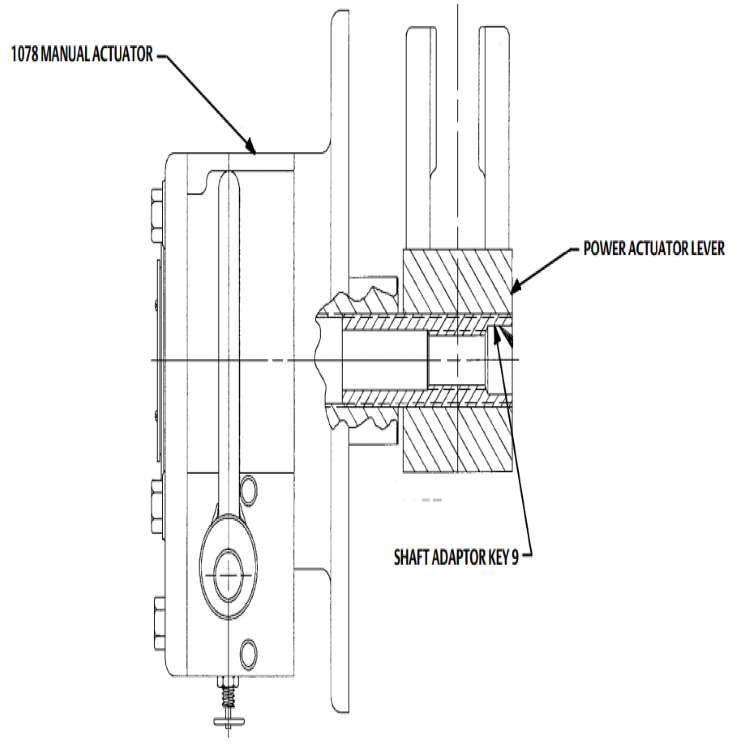

L'actionneur manuel débrayable Fisher 1078 est un actionneur séparé pour le fonctionnement manuel des vannes de régulation et des équipements utilisant des actionneurs électriques. Actionneur manuel débrayable Fisher 1078 monté directement dans Fisher 1051 tailles 33, 40 et 60 ; Dimensions 33, 40, 60 et 70 ; Dimensions 30, 40, 60, 68, 80 et 100 ; Ainsi que toutes les tailles sur les actionneurs 1066 et 1066SR. Pour les actionneurs 1051 taille 33, 1052 taille 33, 1066 et 1066SR, les actionneurs de puissance sont reliés par un arbre plat monté dans une bielle ou un levier. Les dimensions de ces arbres sont les mêmes que celles adaptées au montage en H. La tige est insérée dans l'ouverture carrée de l'actionneur manuel et l'entretoise est utilisée pour maintenir la tige en place.

Caractéristiques du produit:

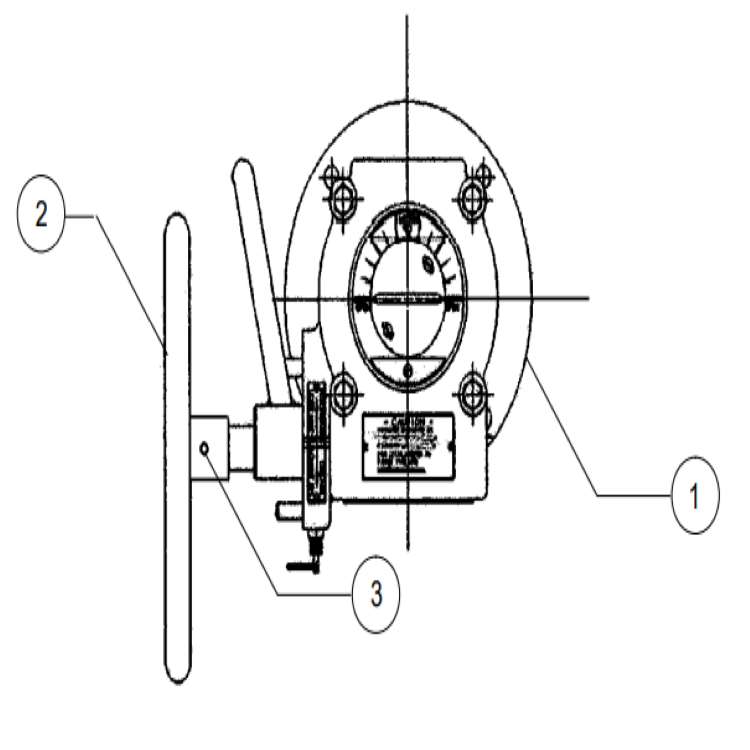

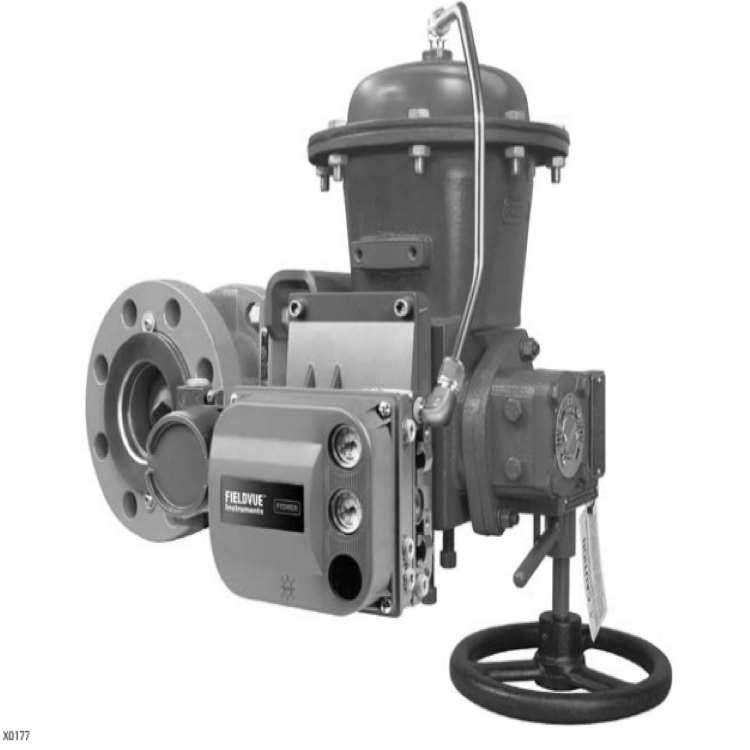

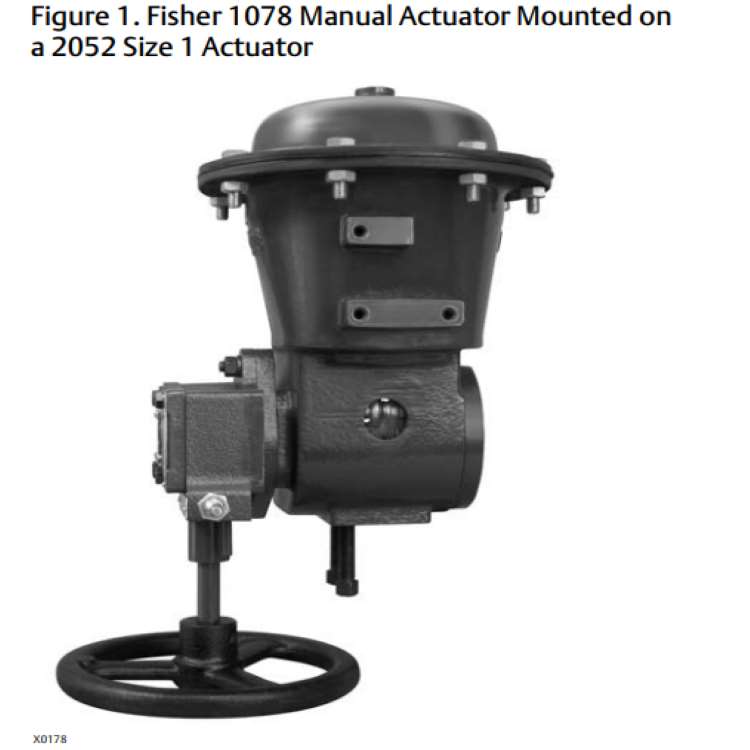

L'actionneur manuel 1078, illustré aux figures 1 et 2, est une unité débrayable pour le fonctionnement manuel des vannes de régulation et des équipements utilisant des actionneurs électriques. L'actionneur manuel 1078 se monte directement sur Fisher 1052 taille 70 ; 1061 tailles 30, 40, 60, 68, 80 et 100 ; et à toutes les tailles de 2052 actionneurs. L'actionneur manuel 1078 peut être engagé pour permettre le fonctionnement manuel de la vanne lorsque l'actionneur électrique n'est pas utilisé. Il peut être désengagé pour permettre le fonctionnement automatique de la vanne par la puissance
actionneur. Le mécanisme utilisé permet un engagement manuel de l'actionneur à n'importe quel point de rotation de l'actionneur électrique.

fisher 1078 declutchable manual actuator 6

L'actionneur manuel débrayable Fisher 1078 présente les caractéristiques suivantes :
1.Connexion directe à l'actionneur de puissance — Installez directement dans le boîtier de l'actionneur, l'actionneur manuel débrayable Fisher 1078, simplifiant le processus d'installation et éliminant le besoin de supports et autres supports.
2. Les actionneurs manuels peuvent être engagés à n'importe quel point de rotation — le siège de roulement excentrique sur l'arbre d'entrée est actionné par un levier de sorte que la vis sans fin et le secteur denté puissent être engagés à n'importe quel point de rotation. monté sur l'arbre via l'actionneur, des lectures de course précises peuvent être maintenues pendant le désengagement manuel ou l'intégration de l'actionneur.
3.Fonctionnement avant –, le lien de déconnexion est verrouillé en position de jonction et de libération par le frein. Le frein doit être desserré pour déplacer le lien.

Paramètres du produit:

MANUAL
ACTUATOR
SIZE
(max output
torque)
SHAFT SIZE POWER
ACTUATOR (1)
GEAR
RATIO
HANDWHEEL
DIAMETER
MAXIMUM
TORQUE (2)
WHEEL‐RIM‐FORCE HANDWHEEL
TURNS FOR
ROTATION
For Maximum
Torque
For Less Than
Maximum Torque
Degrees
mm Inch Type Size mm Inch N·m Lbf·in N pounds N pounds 60 90
1A (8200 in•lbs) 31.8,
28.6x
31.8
1‐1/4,
1‐1/8x
1‐1/4
1052 70 32:1 610 24 929 8200 378 85 Divide N·m
req’d by 2.4
Divide
lbf·in req’d
by 96
5.3 8
38.1
31.8x
38.1
1‐1/2,
1‐1/4x
1‐1/2
(44.4,
50.8),
39.7
x44.5
(1‐3/4,
2),
1‐9/16
x1‐3/4
B
(12,000
in•lbs)
31.8 1‐1/4 1052 70 40:1 610 24 1356 12000 369 83 Divide N·m
req’d by 3.6
Divide
lbf·in req’d
by 144
6.7 10
38.1,
(44.4,
50.8)
1‐1/2,
(1‐3/4,
2)
C
(18,000
in•lbs)
31.8 1‐1/4 1052 70 54:1 610 24 2034 18000 414 93 Divide N·m
req’d by 4.8
Divide
lbf·in req’d
by 194
9 13.5
(44.4,
50.8)
(1‐3/4,
2)

Application et service après-vente- :

Application de l'actionneur manuel débrayable Fisher 1078
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente
Support en ligne et support technique vidéo.
