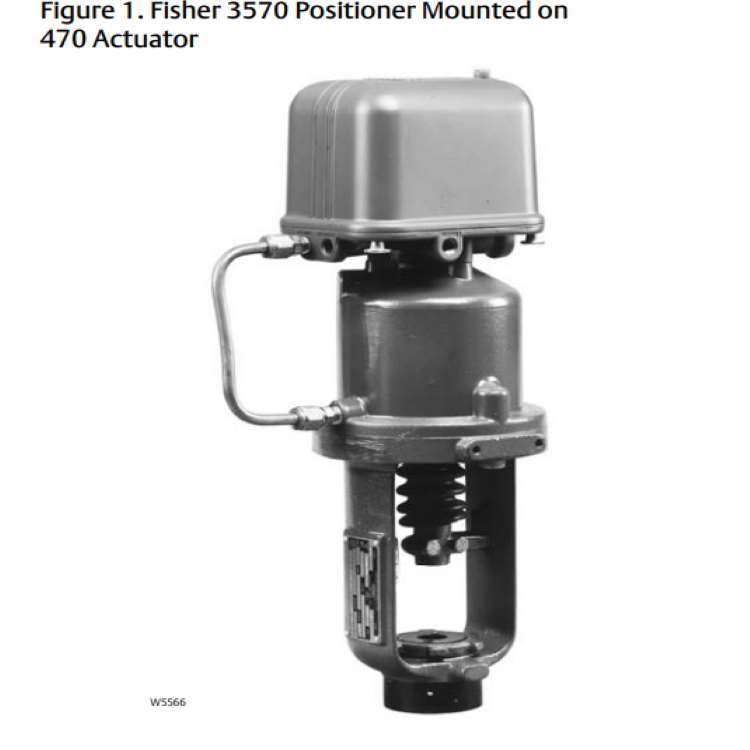

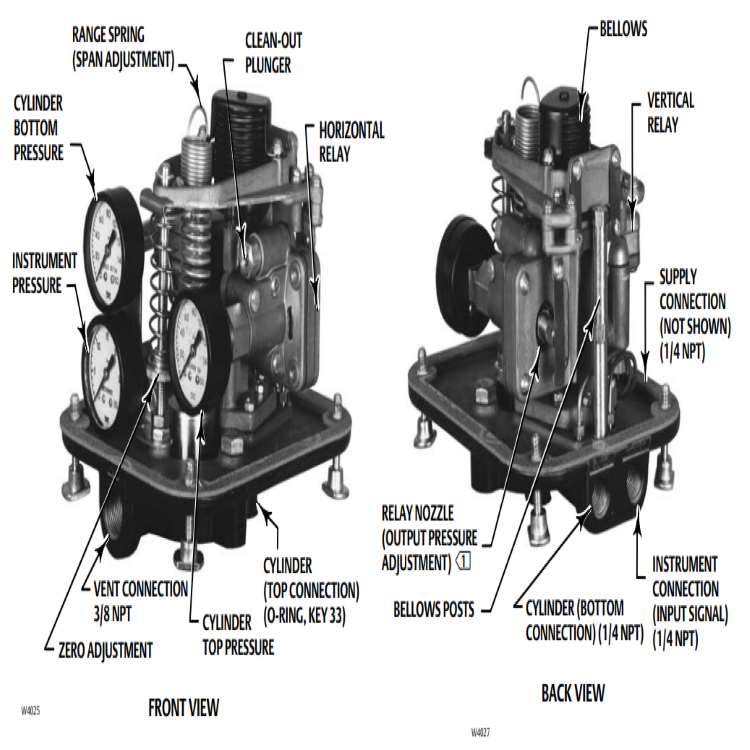

Le positionneur de vanne pneumatique Fisher 3570 est utilisé en conjonction avec l'ensemble de vanne de commande pour fournir une position de tige précise proportionnelle au signal d'entrée reçu du dispositif de commande. La plage de signal d'entrée peut être de 0,2 à 1,0 bar (3 à 15 psig), 0,4 à 2,0 bar (6 à 30 psig) ou toute autre plage de signal d'entrée pneumatique requise. Ces positionneurs sont généralement utilisés avec des actionneurs pneumatiques à piston. Cependant, le positionneur de vanne pneumatique Fisher 3570 peut être utilisé avec des actionneurs pneumatiques à vérin à course longue ou avec des actionneurs pneumatiques à membrane.
Le positionneur de vanne pneumatique Fisher 3570 présente les caractéristiques suivantes :
1. Les positionneurs de vanne pneumatique Fisher 3570 sont disponibles avec ou sans localisateurs et amortisseurs et sont disponibles dans une variété de tailles, de vitesses de course, de poussée et de course pour répondre à la plupart des exigences de contrôle.

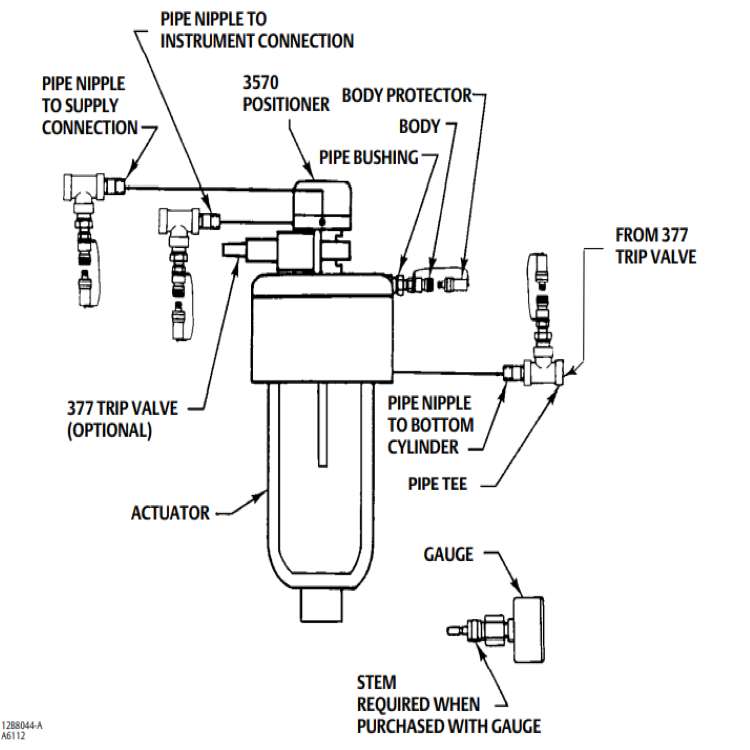

2. La structure libre du stent- est étroitement liée au dispositif de commande pour réaliser les composants plans. De tels actionneurs peuvent être montés via un support ou, pour certaines versions, directement dans le capot sur la bride.
3.Le cylindre (et le localisateur 3570 (le cas échéant)) peut utiliser des pressions de source d'air aussi basses que 2,4 bar (35 psig) ou aussi élevées que 10,3 bar (150 psig).
4. Les actionneurs sont conçus pour une course maximale jusqu'à 206 mm (8,125 pouces).

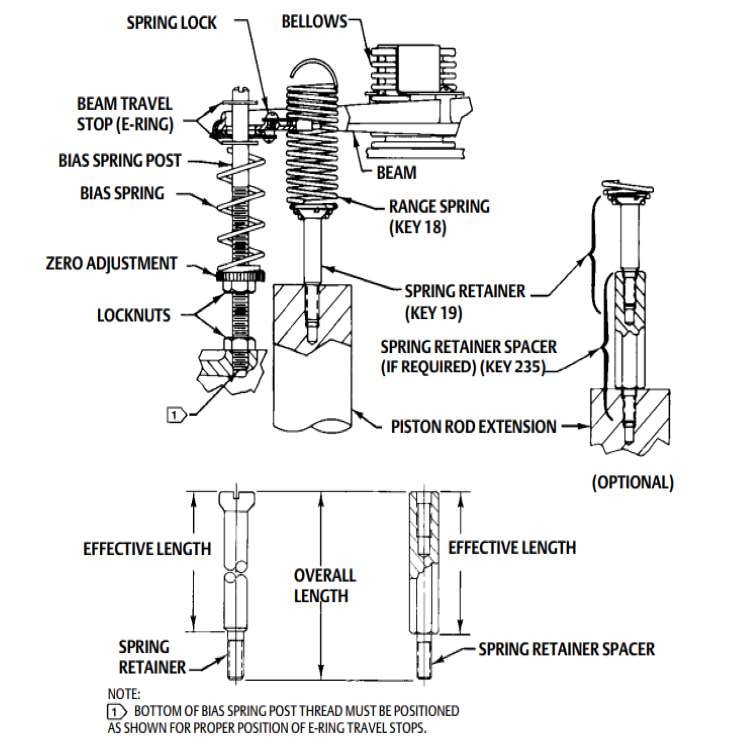

5.Le localisateur/actuator peut être utilisé dans un champ réversible sans avoir besoin d'autres composants.La sensibilité du localisateur, la plage de déplacement et le point de départ du déplacement sont réglés en usine uniquement lorsque les conditions de travail changent.
Les positionneurs de vanne pneumatiques 3570 sont utilisés avec des ensembles de vannes de commande pour fournir une position précise de la tige de vanne qui est proportionnelle au signal d'entrée reçu d'un dispositif de commande. La plage de signal d'entrée peut être de 0,2 à 1,0 bar (3 à 15 psig), 0,4 à 2,0 bar (6 à 30 psig) ou une autre plage de signal d'entrée pneumatique, selon les besoins.
Ces positionneurs sont normalement utilisés avec des actionneurs pneumatiques à piston. Cependant, les types de produits de la famille 3570 peuvent être utilisés avec des actionneurs pneumatiques à longue course, à vérin ou avec des actionneurs pneumatiques à membrane.
| Model | Fisher 3570 |
| Input Signal | 0.2 to 1.0 bar (3 to 15 psig) or 0.4 to 2.0 bar (6 to 30 psig) |
| Output Signal | Field‐reversible between direct and reverse |
| Resolution | 0.2% of instrument pressure span |
| Repeatability | 0.3% of total stroke or instrument pressure span |
| Pressure Connections | Vent: 3/8 NPT |
| All others: 1/4 NPT | |
| Bellows Pressure Rating | 3.4 bar (50 psig) |
| Supply Pressure | Maximum: 10.4 bar (150 psig) |
| Minimum: 2.4 bar (35 psig) | |
| Supply Medium | Air or Natural Gas |
| Steady‐State Air Consumption | 0.54 normal m 3 /h (20 scfh) with 6.9 bar (100 psig) supply pressure |
| Hazardous Area Classification | CE |
| Options | Restrictor (high‐frequency filter for bellows) |
| Approximate Weight | 2.7 kg (6 pounds) without optional mounting bracket or actuator/valve assembly |
Application du positionneur de vanne pneumatique Fisher 3570
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Après -service de vente
Support en ligne et support technique vidéo.
