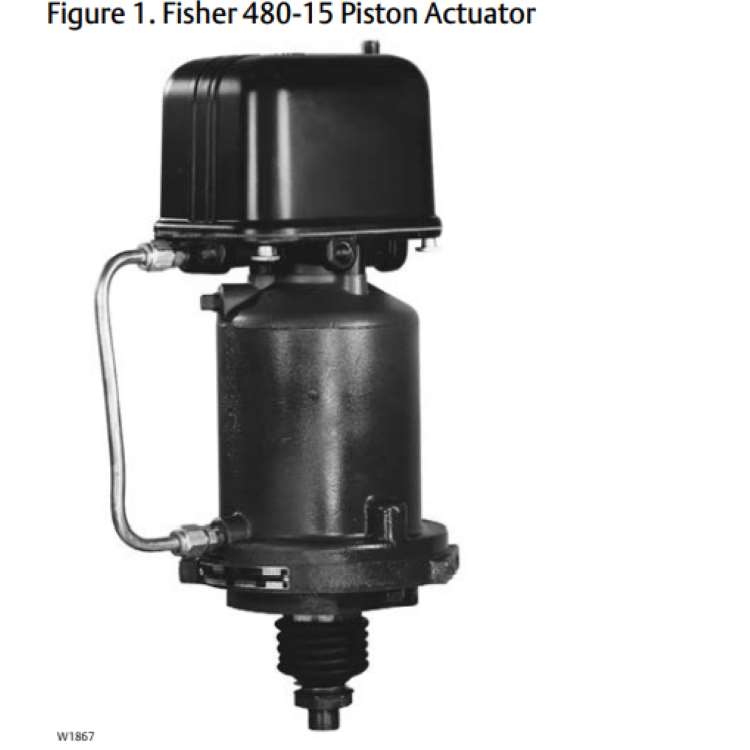

L'actionneur est un dispositif mécanique utilisé pour contrôler les vannes, les amortisseurs, etc. Les actionneurs à piston sans étrier Fisher de la série 480 sont généralement actionnés par la pression d'air, mais certains peuvent fonctionner de manière autonome par les fluides de traitement. Les actionneurs à piston sans étrier Fisher de la série 480 sont des actionneurs à piston sans tréteau- pour les applications d'étranglement et de commutation avec boule, papillon, persiennes, amortisseurs et rhéostats. De tels actionneurs nécessitent une pression pneumatique provenant du positionneur à double action – (série 3570) ou de l'équipement de chargement et de déchargement de l'interrupteur.
L'actionneur est un dispositif mécanique utilisé pour contrôler les vannes, les amortisseurs, etc. Les actionneurs à piston sans étrier Fisher de la série 480 sont généralement actionnés par la pression d'air, mais certains peuvent fonctionner de manière autonome par les fluides de traitement. Les actionneurs à piston sans étrier Fisher de la série 480 sont des actionneurs à piston sans chevalet- pour les applications d'étranglement et de commutation avec boule, papillon, persiennes, amortisseurs et rhéostats.
Les actionneurs à piston sans étrier Fisher de la série 480 présentent les caractéristiques suivantes :

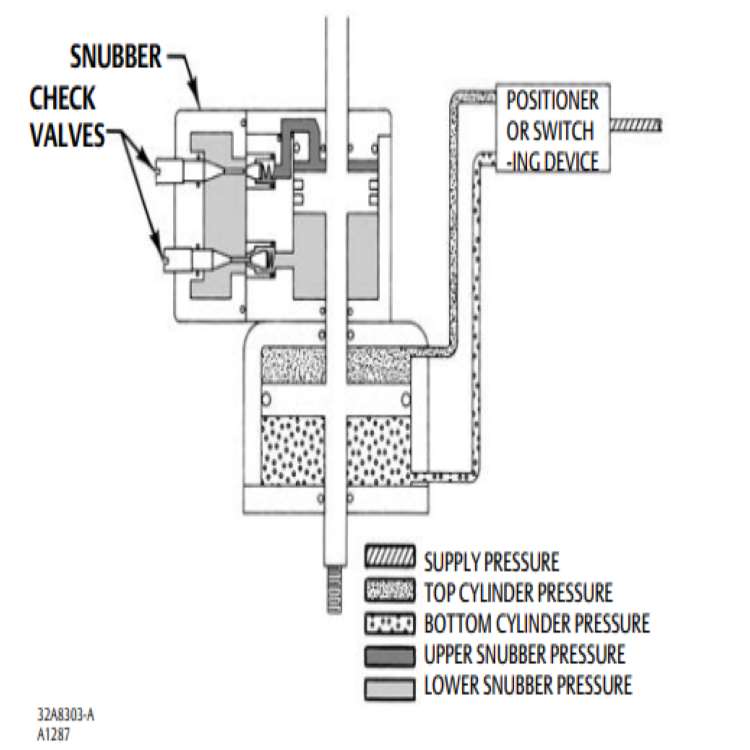

Actionneurs à fonctions multiples – – Les actionneurs à piston sans étrier Fisher de la série 480 disponibles avec ou sans positionneurs et amortisseurs sont disponibles dans une variété de tailles, de vitesses de course, de poussée et de course pour répondre à la plupart des exigences de contrôle.
Conception compacte — une structure libre d'échafaudage- qui est étroitement reliée au dispositif de commande permet des composants plats ; de tels actionneurs peuvent être montés avec un support ou, pour certaines versions, directement sur la bride du chapeau.

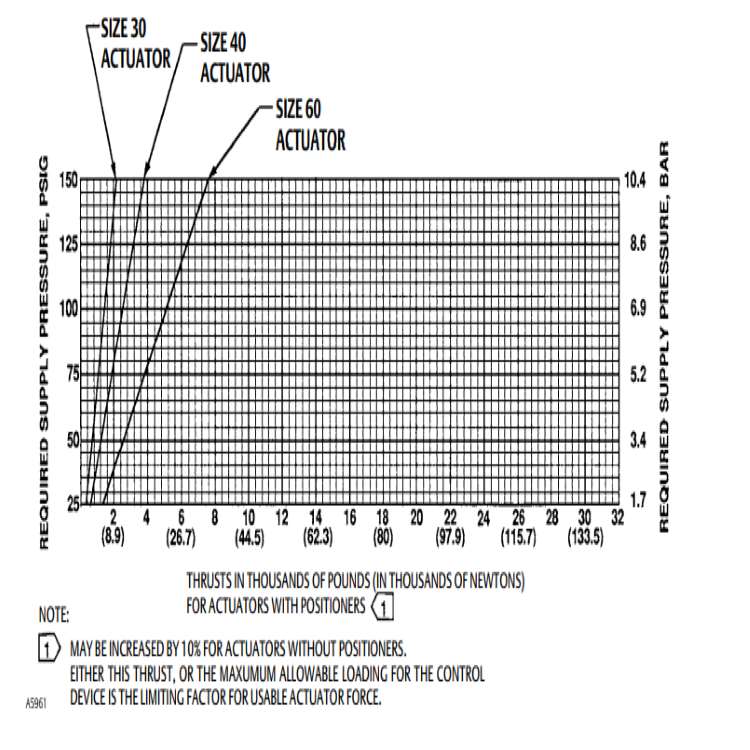

Fonctions de pression de source d'air étendues — Le cylindre (et le localisateur 3570 (le cas échéant) peut utiliser une pression de source d'air aussi basse que 2,4 bar (35 psig) ou aussi élevée que 10,3 bar (150 psig).
Course longue — La course nominale maximale de l'actionneur peut atteindre 206 mm (8,125 in.).

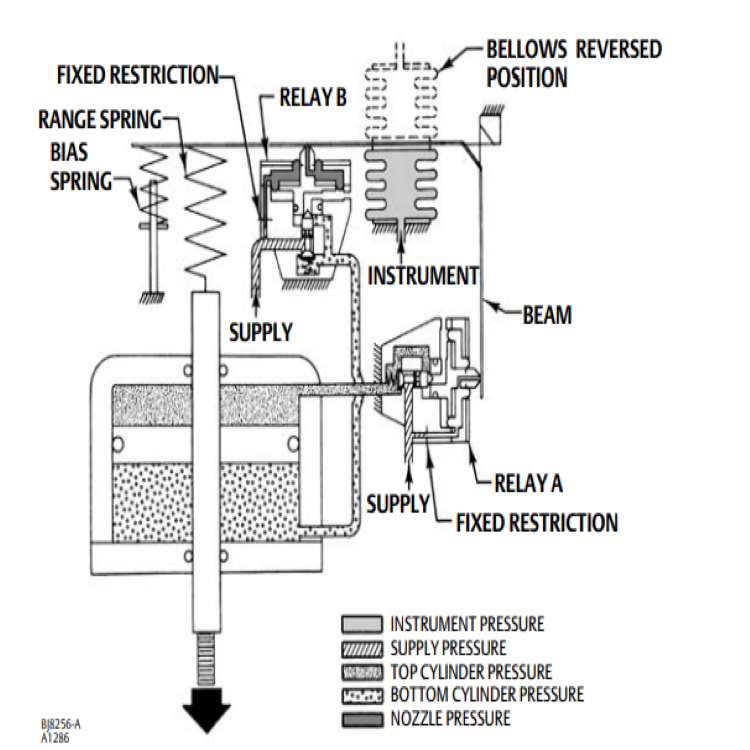

Localisateur de fonction multi- – le localisateur/actuator peut être utilisé de manière réversible sur site sans autres pièces. La sensibilité du positionneur, la plage de course et le point de départ de la course ont été réglés en usine. Réinitialiser uniquement lorsque les conditions de travail changent ou que le positionneur est actionné à l'envers.
Model | Fisher 480 |
Part | Material |
Cylinder and Piston | Aluminum |
Piston Rod Extension | SST, Chrome Plated |
Cylinder Seal Bushings | Brass |
O‐Rings | Nitrile or Fluorocarbon |
ACTUATOR SIZE |
EFFECTIVE PISTON AREA |
PISTON DIAMETER |
STROKING SPEED (1) |
SINGLE‐FLANGE | TRAVEL STOPS AVAILABLE FOR ACTUATORS WITH 105 mm (4.125 INCHES) MAXIMUM RATED TRAVEL | |||||||
-16 Versions | All Others Except Fisher 487,487-1 (2) | |||||||||||
cm2 | Inch2 | mm | Inch | mm/s | Inch/s | mm | Inch | mm | Inch | mm | Inch | |
30 | 107 | 16.5 | 121 | 4.75 | 102 | 4 | — | — | 105 | 4.125 | 89 | 3.5 |
40 | 182 | 28.25 | 156 | 6.125 | 52 | 2.05 | 206 | 8.125 | 105 | 4.125 | 89 | 3.5 |
60 | 258 | 55.5 | 216 | 8.5 | 33 | 1.30 |

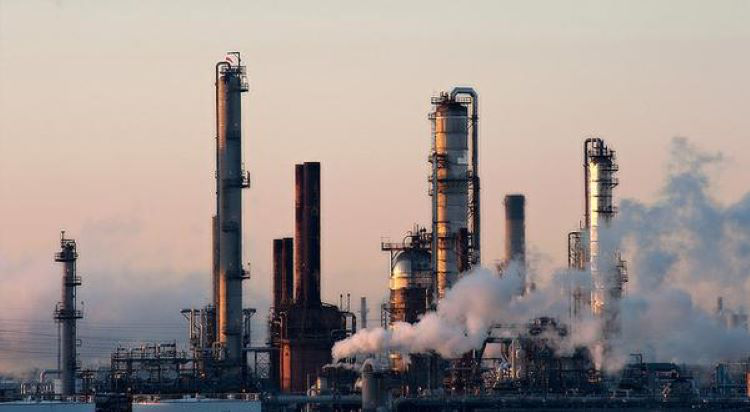

Application des actionneurs à piston sans étrier Fisher série 480
1. Pétrole et gaz
2. Papier et pâte
3. Raffinage
4. Nourriture et boissons
5. Produits chimiques et pétrochimiques
6. Produits pharmaceutiques
7. Puissance
8. Métaux et fonte
9. Semi-conducteurs
Support en ligne et support technique vidéo.
