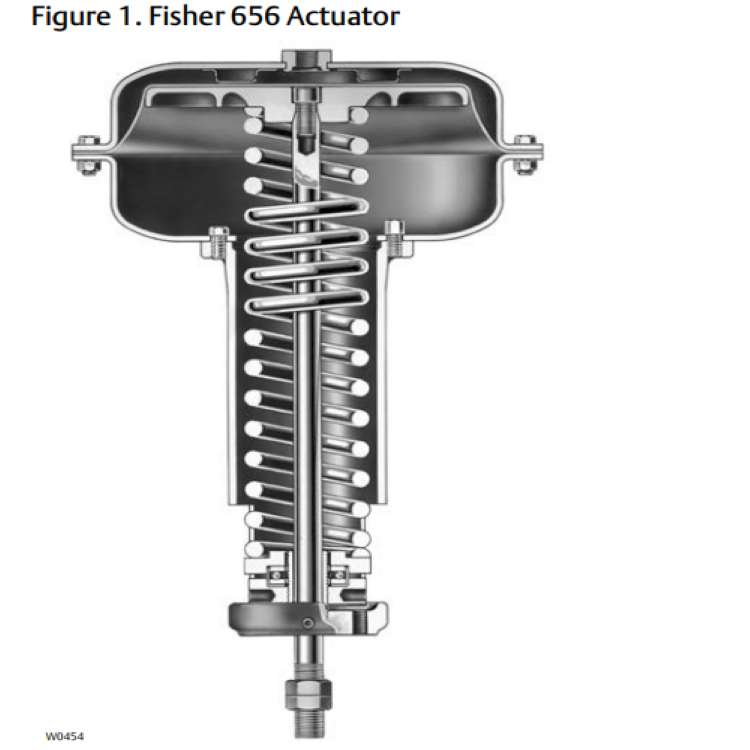

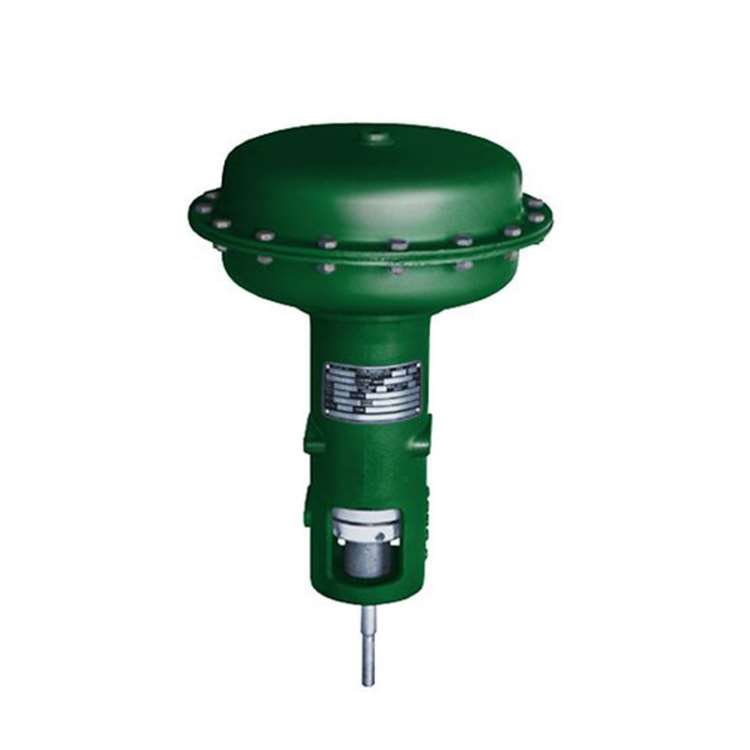

L'usine d'origine de l'agent d'actionneur Fisher 656 est un actionneur à membrane à action positive monté sur support qui peut effectuer des opérations d'étranglement ou de commutation. Documentation du produit Fisher 656, caractéristiques et avantages du produit Fischer 656, spécifications des applications du produit Fisher 656. L'usine d'origine de l'agent d'actionneur Fisher 656 est un actionneur à membrane à action positive monté sur support qui peut effectuer des opérations d'étranglement ou de commutation. Les principales applications incluent le fonctionnement des vannes papillon et des vannes de turbine à vapeur -in, des persiennes, des amortisseurs et d'autres dispositifs similaires.
L'usine d'origine de l'agent d'actionneur Fisher 656 est un actionneur à membrane à action positive monté sur support qui peut effectuer des opérations d'étranglement ou de commutation. Documentation du produit Fisher 656, caractéristiques et avantages du produit Fischer 656, spécifications des applications du produit Fisher 656. L'usine d'origine de l'agent d'actionneur Fisher 656 est un actionneur à membrane à action positive monté sur support qui peut effectuer des opérations d'étranglement ou de commutation. Les principales applications incluent le fonctionnement des vannes papillon et des vannes de turbine à vapeur -in, des persiennes, des amortisseurs et d'autres dispositifs similaires.
L'usine d'origine de l'agent d'actionnement Fisher 656 présente les caractéristiques suivantes :
1.Polyvalence de montage – la base d'origine de l'agent d'actionnement Fisher 656 comporte quatre trous de vis pour les supports ou les plaques de montage.
2. Actionneur Course longue — Le capuchon à film profond utilise un actionneur de taille 60 pour atteindre une course maximale de 105 mm (4,125 in. ).
3. Variété d'applications – Large sélection de ressorts, adaptés à presque toutes les applications de contrôle. Le programme de sélection des ressorts est rapide et précis.
4. Service difficile – Le support et le couvercle robustes assurent la stabilité et la protection contre la corrosion.
Lorsque l'actionneur est complètement installé et connecté au contrôleur, il doit être vérifié pour une course correcte, une absence de friction et une action PDTC ou PDTO correcte.
Le ressort et la membrane de l'actionneur ont été sélectionnés pour répondre aux exigences de l'application. Il convient de noter que le ressort de l'actionneur a un taux de compression constant et que le réglage de la compression du ressort ne fait que déplacer le point de consigne initial du ressort vers le haut ou vers le bas pour que l'actionneur se déplace dans le point de consigne initial du ressort et la pression de membrane maximale indiquée sur la plaque signalétique.

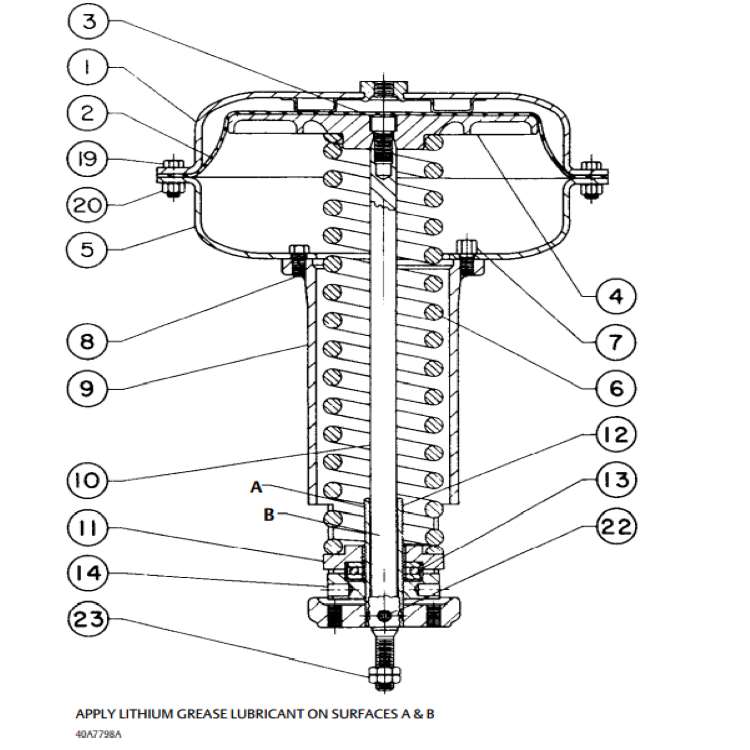

Dans certains cas, cependant, tels que les vannes papillon et à boisseau sphérique à friction élevée, l'actionneur se déplacera complètement avec une pression de membrane inférieure à celle indiquée sur la plaque signalétique. Pour augmenter la pression requise pour amorcer le mouvement de la tige de l'actionneur, tourner le siège de roulement inférieur (n_ 14) vers le haut vers le boîtier du ressort. Pour diminuer la pression à laquelle le mouvement commence, tournez le siège de roulement inférieur vers le bas, loin du boîtier du ressort.
| Actuator Size |
Maximum Casing Pressure for Actuator Sizing (2), Barre (Psig) |
Maximum Excess Diaphragm Pressure (1), Barre (Psig) |
Maximum Diaphragm Casing Pressure (2,3) , Barre (Psig) |
| 30 | 8.6(125) | 1.0(15) | 9.7(140) |
| 40 | 4.5(65) | 0.69(10) | 5.1(75) |
| 60 | 2.8(40) | 0.69(10) | 3.4(50) |
| ACTUATOR SIZE | MAXIMUM RATED STEM TRAVEL, mm (INCHES) |
|

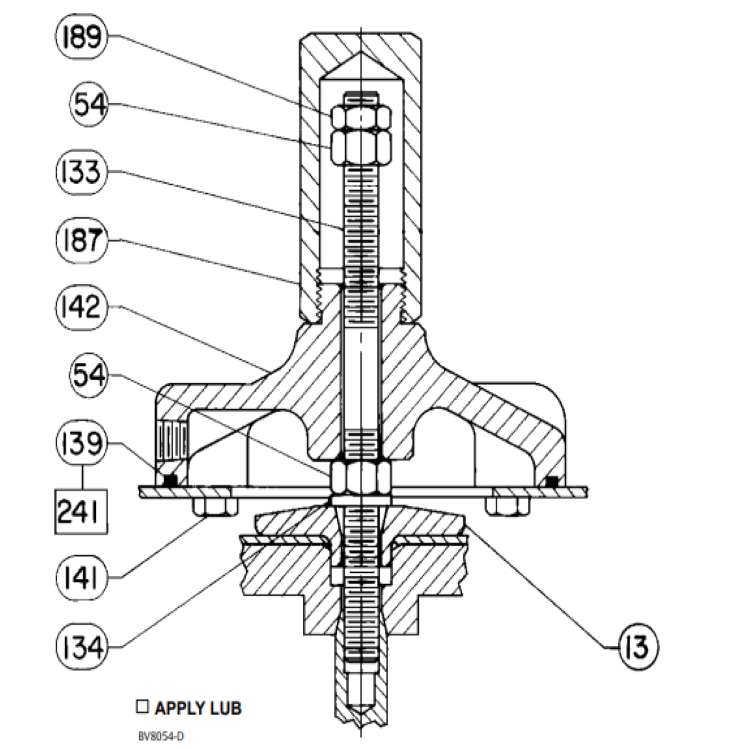

| Standard Travel Stop |
Optional Travel Stop |
|
| 30 | 54(2.125) | Not available |
| 40 | 89(3.5) | 76(3) |
| 60 | 105(4.125) | 97(3.8125) |

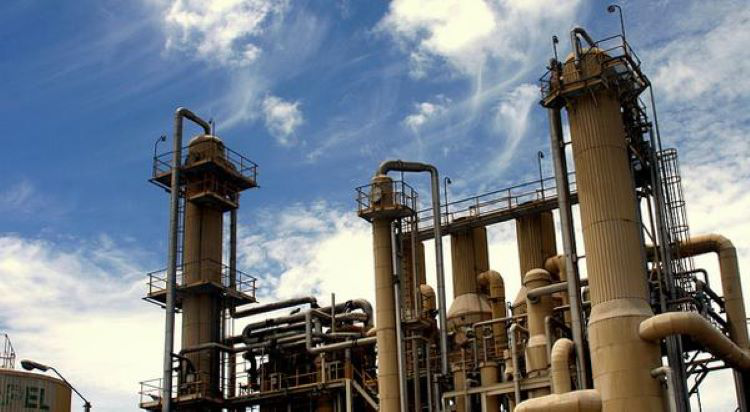

Application de l'usine d'origine de l'agent d'actionnement Fisher 656
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier
7.Environnement industriel
Support en ligne et support technique vidéo.
