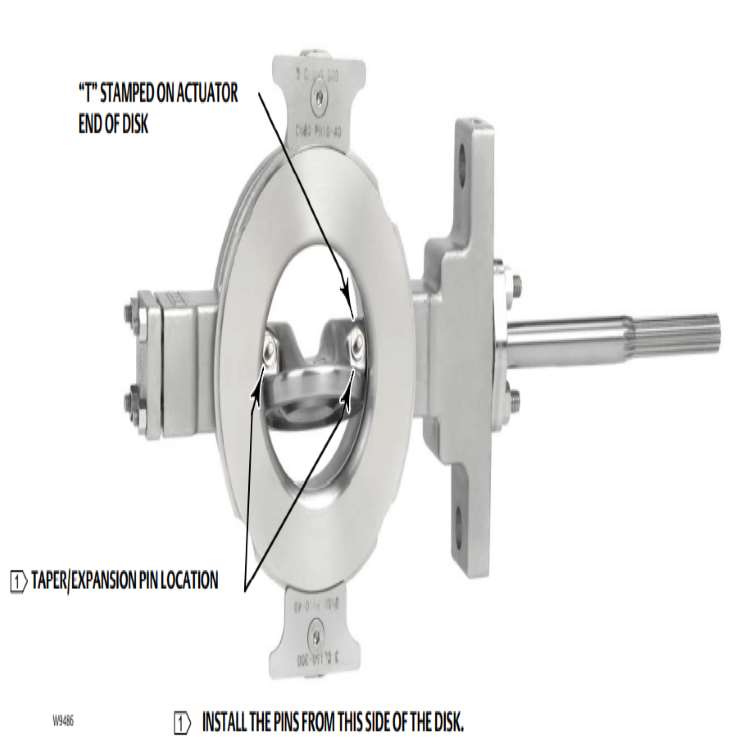

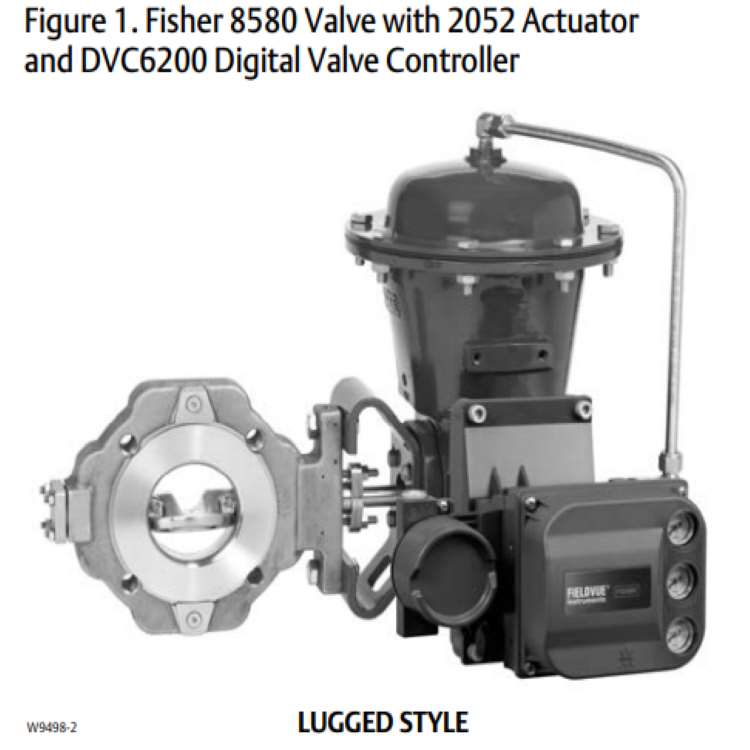

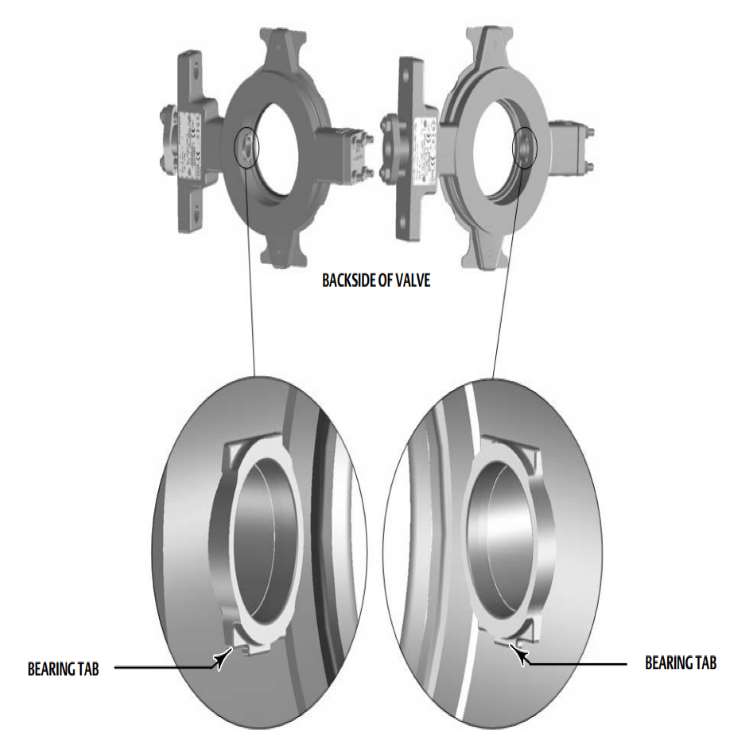

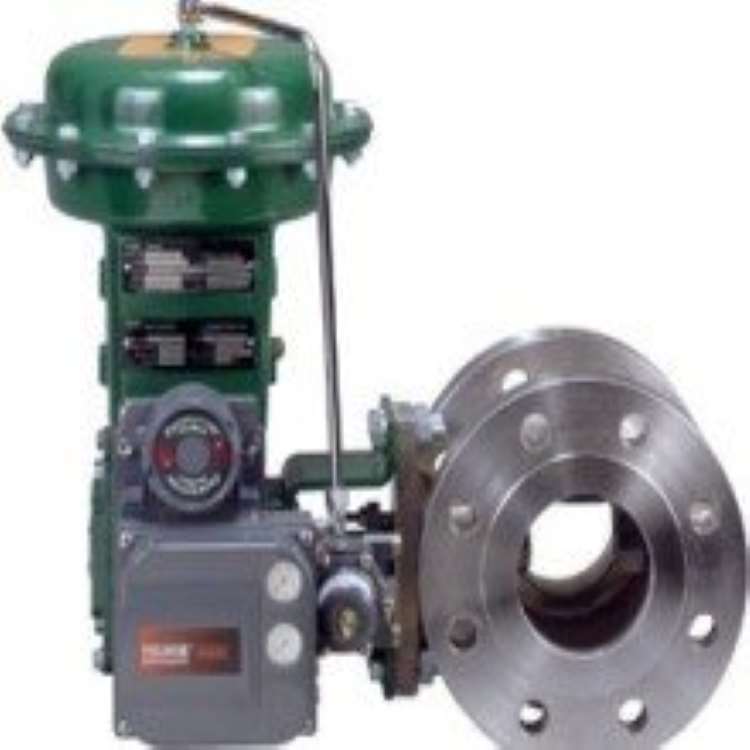

La conception originale du disque d'agent de vannes rotatives Fisher 8580 lui confère une caractéristique de débit approximativement linéaire qui permet un contrôle de régulation précis. Les vannes sont fournies avec des joints souples ou métalliques qui permettent des arrêts améliorés. La capacité d'échange scellée minimise les exigences d'inventaire des pièces. Agent de vannes rotatives Fisher 8580 conforme API Normes originales et EN. Le corps de la vanne est conforme aux normes PN 10 à PN 40, CL150 et CL300. L'enseignement et l'amélioration du visage face- à – face – à – sont conformes aux normes EN 593, API 609 et MSS-SP68.
L'agent d'origine des vannes rotatives Fisher 8580 présente les caractéristiques suivantes :
1.Système de fermeture étanche abordable – cette conception de joint assistée par pression- permet une fermeture étanche des vannes sélectionnées à des classes de pression complètes.
2. Les vannes rotatives Fisher 8580 Agent Original sont conçues avec une protection contre l'éruption de l'arbre. Le presse-étoupe blow-out est installé fermement sur l'arbre de la vanne, qui tourne vers le bas pour former un épaulement qui entre en contact avec le presse-étoupe blow-out.
3. Excellent contrôle du débit — la vanne 8580 a une caractéristique de débit à pourcentage égal corrigé et peut être utilisée pour des applications d'étranglement en tournant le disque de 90 degrés. Le rapport réglable est de 100:1
4. Conception abordable avec des zones mortes minimales Les connexions de port cannelé — sur l'arbre d'entraînement permettent à la plupart des actionneurs rotatifs Fisher d'effectuer une opération de serrage de tige.
5.Diversification des applications – Les matériaux de construction standard et les ensembles d'étanchéité permettent une longue durée de vie et d'excellentes performances dans une large gamme d'applications liquides et gazeuses.
6. Maintenance facile – tous les composants sont interchangeables, y compris l'arbre et le disque, simplifiant l'entretien et réduisant les coûts de maintenance.
7. Performances environnementales améliorées — Le système de garniture Enviro-SEAL en option utilise une surface de tige très lisse et une conception de charge dynamique pour une étanchéité, une direction et un transfert de charge améliorés. Le système d'emballage Enviro-SEAL maintient les émissions en dessous de la limite EPA de 100 parties par million.
8.Installation simple – le corps de la vanne s'aligne automatiquement avec le centre du boulon de la bride du tuyau, alignant rapidement et avec précision la vanne dans le tuyau.
9. La surface de joint de bride fiable – n'interfère pas avec la fonction d'étanchéité des joints de bride de tuyau enroulés plats ou en spirale grâce à l'utilisation de vis de réglage de joint.
| Specifications | EN | ASME | |
| Valve Body Size | DN 50,80,100,150,200,250,and300 | NPS 2,3,4,6,8,10,and 12 | |
| Pressure Rating | PN 10 to 40 per EN12516-1 | CL150/ 300 per ASMEB16.34,CL150-600 for NPS 2 | |
| Valve Body Materials | EN 1.0619 steel | WCC steel | |
| EN 1.4409 stainless steel | CF3M (316L) stainless steel | ||
| CW2M (1) | CW2M (1) | ||
| M35‐2 (4) | M35‐2 | ||
| Disk Materials | PTFE or RPTFE Seal (3) |
EN 1.4409 stainless steel | CF3M stainless steel |
| CW2M | CW2M | ||
| M35‐2 | M35‐2 | ||
| Metal or UHMWPE (2)Sceller |
Chrome‐plated EN 1.4409 Stainless Steel | Chrome‐plated CF3M Stainless Steel | |
| End Connections | Mates with raised‐face flanges per EN 1092‐1 |
Mates with raised‐face flanges per ASME B16.5 |
|
| Valve Body Style | Wafer (limited sizes) and lugged with tapped or through holes | ||
| Face‐to‐Face Dimensions | Meets MSS SP68, API 609, and EN 558 standards | ||
| Shutoff | PTFE , RPTFE, or UHMWPE seal ring ‐ Class VI per ANSI/FCI 70‐2 and IEC 60534‐4 | ||
| S31600 (316 SST) seal ring – Class IV per ANSI/FCI 70-2 and IEC 60534-4 | |||
| Flow Direction | Standard (forward flow) is with the seal retainer facing upstream; reverse flow is permissible for soft seals only | ||
| Flow Characteristic | Approximately linear | ||
| Disk Rotation | Counterclockwise to open (when viewed from actuator side of valve body) through 90 degrees of disk rotation | ||
Application de l'agent original de vannes rotatives Fisher 8580
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
