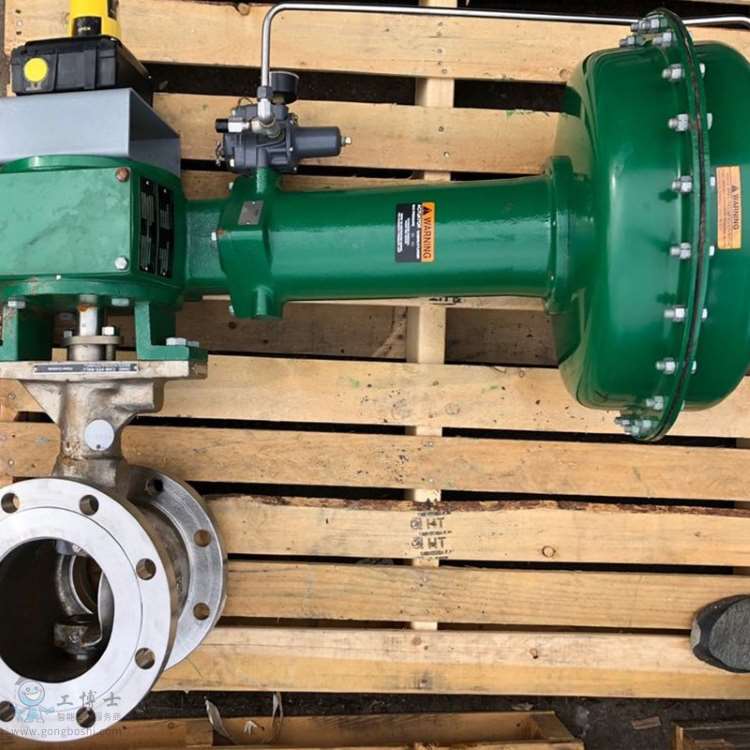

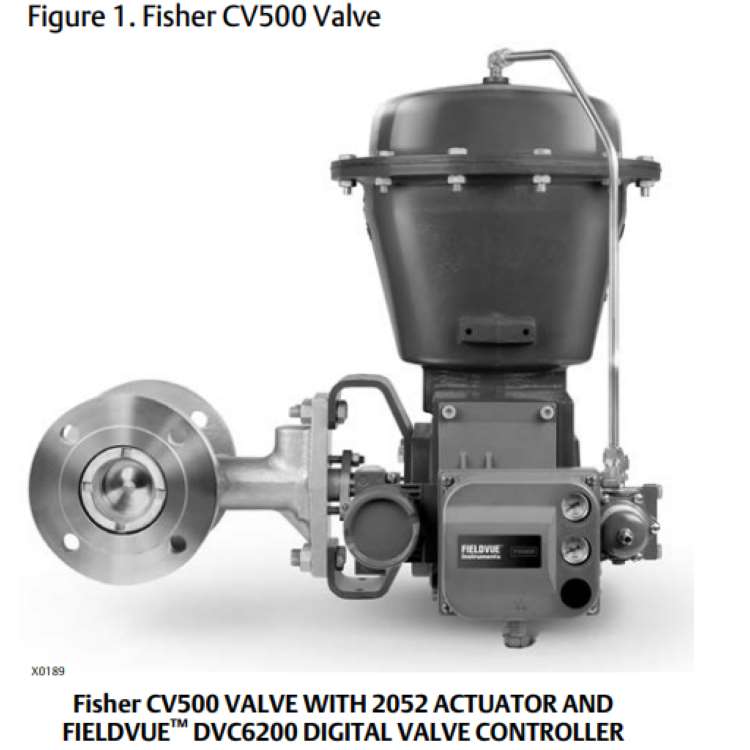

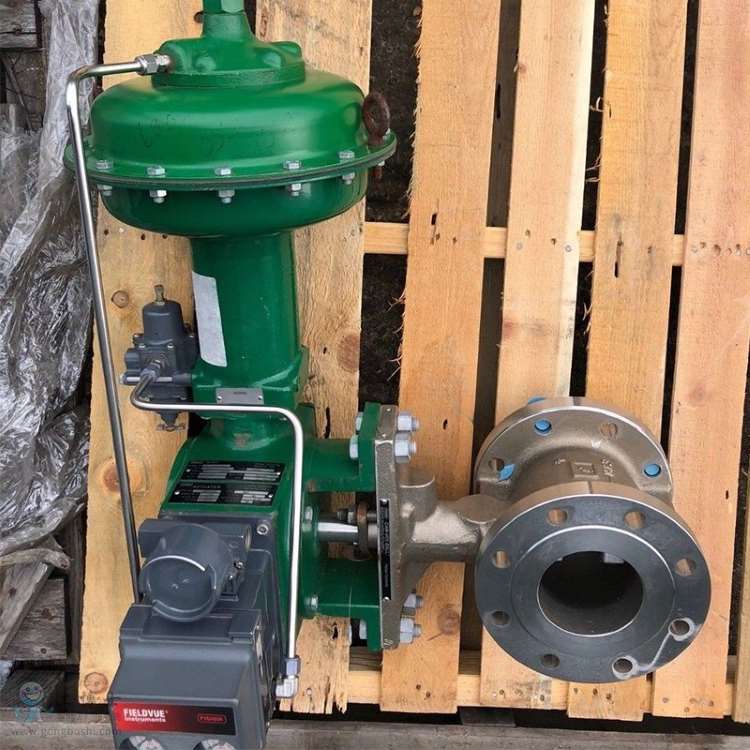

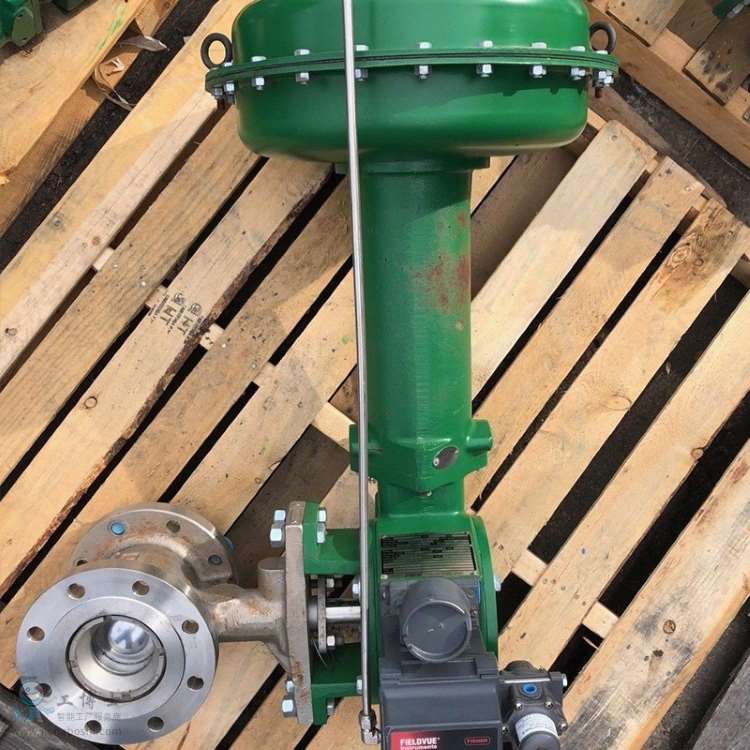

Vanne de contrôle de robinet excentrique Fisher CV500

Le Fisher CV500 a la même robustesse que la vanne de contrôle à robinet excentrique Fisher CV500, mais utilise le noyau à billes segmenté comme ensemble de contrôle plutôt que comme bobine. Le CV500 a une capacité plus élevée que le V500 et a une fonction de pourcentage égal pour de meilleures performances de contrôle. Les deux vannes utilisent des tiges cannelées qui ne tournent pas au ralenti lorsqu'elles sont fixées à l'actionneur rotatif Fisher. La vanne de régulation à robinet excentrique Fisher CV500 est une vanne excentrique à bride ou à clip avec un siège métallique réversible et un arbre cannelé.

Caractéristiques du produit:

1.Excellentes caractéristiques de débit L'usinage de profil de précision — des vannes à boisseau sphérique à gorge V- fournit des caractéristiques de débit à pourcentage égal corrigées.
2.Capacité de débit élevée – la conception à débit traversant – non plafonné offre une capacité de débit supérieure à celle de nombreux robinets à tournant sphérique et vannes rotatives excentriques conventionnels
3. Longue durée de vie du siège – Les vannes à boisseau sphérique rainurées V- brevetées roulent dans et hors du siège, * minimisant le contact avec le siège, réduisant ainsi l'usure et la friction Les vannes à bille rainurées V- n'entrent pas en contact avec le siège pendant l'opération d'étranglement.
4. Corps en une seule pièce – le corps est un moulage en une seule pièce. Par conséquent, il n'y aura pas de fuite du joint d'étanchéité en raison de la pression du pipeline.

fisher cv500 eccentric cock control valve 6

5. Fonctionnement multifonction – Les sièges autocentrants – et les vannes à boisseau sphérique robustes v- permettent une fermeture étanche dans n'importe quelle direction, permettant un écoulement vers l'avant ou l'arrière
6. Facile à installer – Les brides de vanne One-piece peuvent être associées à de nombreux types de brides de tuyaux pour répondre à diverses exigences de tuyaux. Les brides minimisent les connexions de brides de tuyaux exposées, raccourcissent l'alignement et le temps d'installation, facilitent l'installation des soupapes de sécurité et améliorent l'étanchéité des tuyaux. Vanne de commande à robinet excentrique Fisher CV500 se centrant automatiquement lorsque la canalisation est connectée, facile à installer.
7. Facile à assembler et à entretenir — aucun positionnement spécial, serrage précis ou centrage répété du noyau de bille rainuré en forme de V- et du siège de soupape n'est requis lors du serrage du dispositif de retenue, ce qui facilite un alignement précis et simplifie l'assemblage
8.Résistance aux acides – Les garnitures et les matériaux de boulons sont idéaux pour les applications qui traitent des fluides et des gaz acides. Sa structure répond aux exigences de la NACE MR0175-2002.
9. Construction robuste, siège robuste et robinet à tournant sphérique bien serrés. Les arbres de grand diamètre et les composants de bobine solides peuvent résister à de fortes chutes de pression.
10. Performances fiables Siège breveté – avec centrage automatique -, chevauchement automatique – et conception à noyau sphérique à alignement dynamique v- pour une excellente durée de vie avec des arbres métalliques scellés en option

Paramètres du produit :

Model Fisher CV500
Valve Size,NPS M(1)
PN Qty Bolt Size Bolt Length,mm
3 PN 10‐40 6 M16*2 260
PN63 6 M20*2.5 300
PN100 6 M24*3 325
4 PN10 and 16 6 M16*2 285
PN25 and 40 6 M20*2.5 300
PN63 6 M24*3 325
PN100 6 M27*3 355
6 PN10 and 16 5 M20*2.5 350
PN25 and 40 5 M24*3 375
8 PN10 10 M20*2.5 350
PN16 10 M20*2.5 350
PN25 10 M24*3 375
PN40 10 M24*3 390
Valve Size,NPS CL Qty Bolt Size Bolt Length,Inch
3 150 4 5/8-11 UNC 10.62
300 6 3/4-10 UNC 11.12
600 6 3/4-10 UNC 11.50
4 150 6 5/8-11 UNC 11.44
300 6 3/4-10 UNC 12.12
600 6 7/8-9 UNC 13.62
6 150 5 3/4-10 UNC 13.62
300 9 3/4-10 UNC 14.38
8 150 8 3/4-10 UNC 13.62
300 10 7/8-9 UNC 15.38

Application et service après-vente- :

Application de la vanne de commande de robinet excentrique Fisher CV500
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente

Support en ligne et support technique vidéo.
