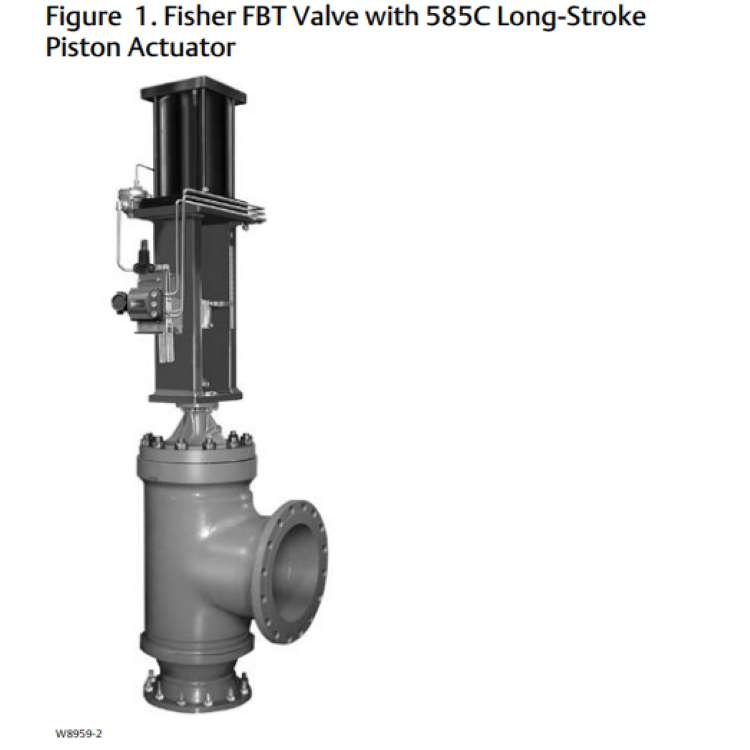

Fisher FB, FBG vannes coudées et droites soudées – Fisher contrôle les fluides compressibles pour les applications spéciales nécessitant une réduction maximale du bruit et une capacité de débit élevée. Les applications typiques incluent les soupapes de surpression de vapeur principales et les soupapes de dérivation de compresseur. Les vannes à angle et à voie droite soudées Fisher FB, FBG – Fisher sont également couramment utilisées dans les applications de gaz acides dans les usines pétrochimiques et de traitement du gaz naturel.
Fisher FB, FBG vannes coudées et droites soudées – Fisher contrôle les fluides compressibles pour les applications spéciales nécessitant une réduction maximale du bruit et une capacité de débit élevée. Les applications typiques incluent les soupapes de surpression de vapeur principales et les soupapes de dérivation de compresseur. Les vannes à angle et à voie droite soudées Fisher FB, FBG – Fisher sont également couramment utilisées dans les applications de gaz acides dans les usines pétrochimiques et de traitement du gaz naturel.
Les vannes à angle et à voie droite soudées Fisher FB, FBG – Fisher présentent les caractéristiques suivantes :
Réduction du bruit — La cage Whisper Trimtmiii ou Whisperflotm utilisée dans les vannes FBD, FBGT ou FBT réduit le bruit généré par les débits élevés et les chutes de pression importantes.
Faible génération de bruit — En utilisant une conception de sortie étendue, le débit de sortie est réduit, réduisant ainsi considérablement le bruit de vanne généré.
Conception de cage suspendue – Cette conception réduit les problèmes d'étanchéité des joints causés par la dilatation et la contraction de composants longs tels que les ensembles de cage.

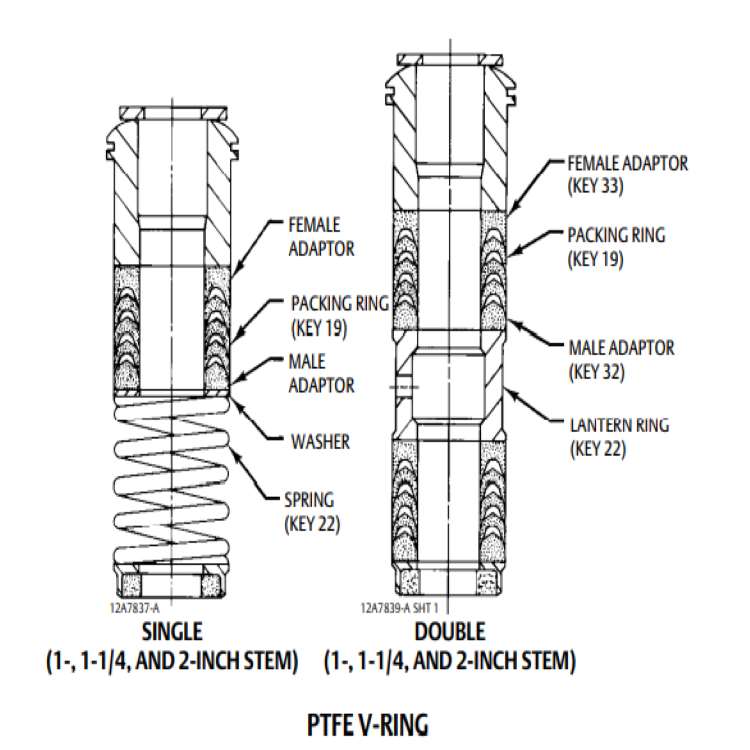

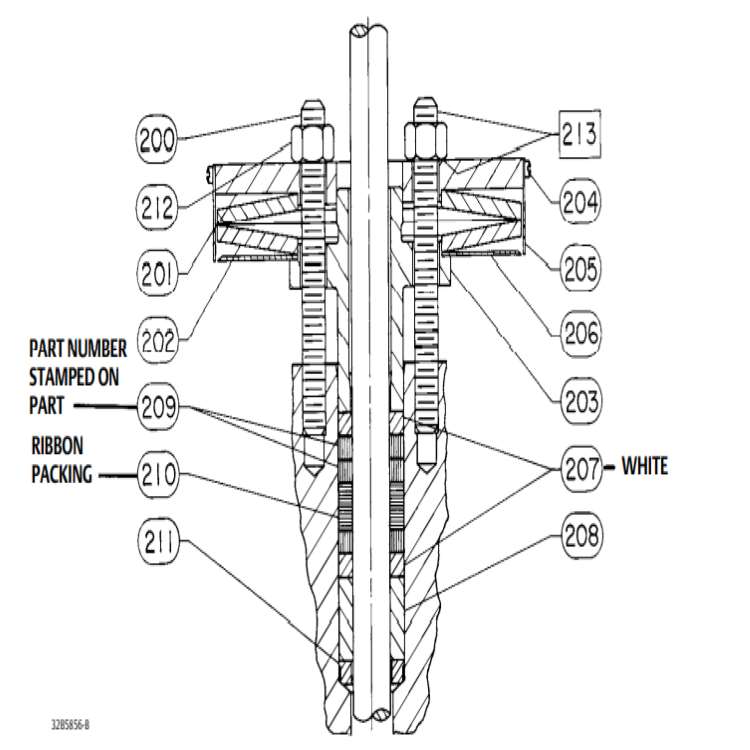

Excellentes performances d'étanchéité Les systèmes de garniture — Enviro-SealTM et high-seal sont disponibles. Ces systèmes de garniture offrent d'excellentes performances d'étanchéité, de direction et de transfert de charge.
FERMETURE ÉTANCHE — Fisher FB, FBG Les vannes coudées et droites soudées – Fisher sont équipées d'une bague d'étanchéité à ressort- avec une bague d'échappement en PEEK pour une fermeture de classe V jusqu'à 316°C (600°F).
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier
7. Industrie chimique du pétrole
8. Usine de traitement du gaz naturel
| Model | Fisher FB | |||||
| VALVE SIZE INLET X OUTLET, NPS |
Whisper Trim™ III Levels A, B, C | Whisper Trim III Level D | WhisperFlo™ Trim | |||
| Port Diameter | Port Diameter | Port Diameter | ||||
| mm | Inches | mm | Inches | mm | Inches | |
| 8 x 12 10 x 12 |
171 | 6.75 | 132 | 5.1875 | 178 | 7 |
| 10 x 16 12 x 16 16 x 16 |
197 | 7.75 | 171 | 6.75 | 178 | 7 |
| 12 x 18 16 x 18 |
252 | 9.9375 | 197 | 7.75 | 178 | 7 |
| 10 x 20 12 x 20 16 x 20 20 x 20 |
275 | 10.8125 | 224 | 8.8125 | 279 | 11 |
| 12 x 24 16 x 24 18 x 24 20 x 24 24 x 24 |
352 | 13.875 | 275 | 10.8125 | 375 | 14.75 |
| 16 x 30 20 x 30 24 x 30 30 x 30 |
430 | 16.9375 | 378 | 14.875 | 464 | 18.25 |
| 20 x 36 24 x 36 30 x 36 36 x 36 |
506 | 19.9375 | 430 | 16.9375 | 464 | 18.25 |
Application des vannes à angle soudé et à voie droite Fisher FB, FBG – Fisher
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier
7. Industrie chimique du pétrole
8. Usine de traitement du gaz naturel
Support en ligne et support technique vidéo.
