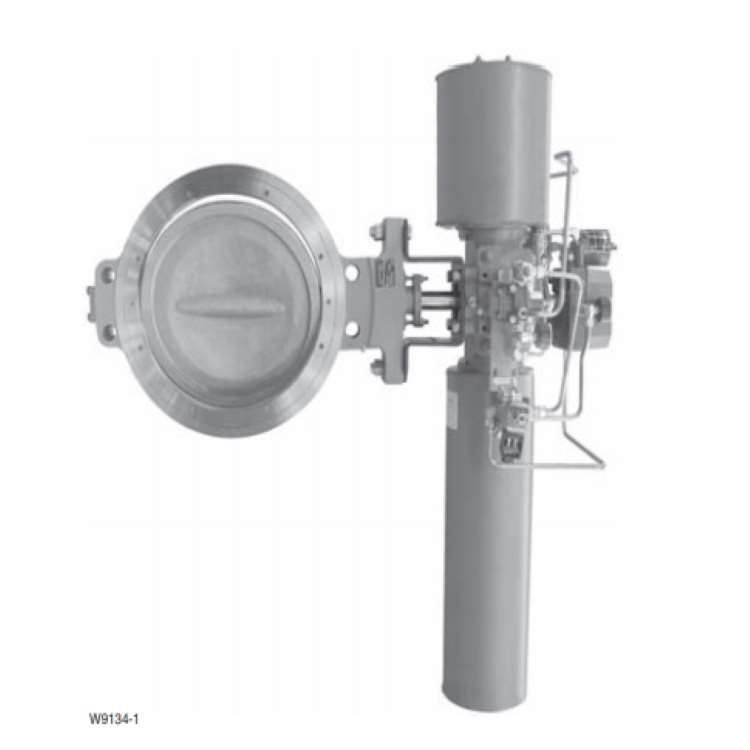

Fisher Posi – Seal A31A Vanne papillon à commande rotative – Emerson

La vanne papillon à commande rotative Fisher Posi – Seal A31A – Emerson est dotée de disques montés de manière excentrique et est connue pour sa large gamme d'applications et ses excellentes performances d'arrêt. Ils conviennent à une variété de conditions de contrôle et d'isolement, de basse à haute température, avec des pressions nominales conformes à l'ASME CL2500 et des tailles de 2 à 72 NPS. Fisher Posi – Vanne papillon à commande rotative Seal A31A – Emerson est une vanne papillon haute performance avec un arbre à clé plat pour les applications de commutation. L'A31A est disponible dans les tailles de 14 à 24 NPS et dans les classes de pression CL150 et CL300. Les vannes sont disponibles en version clip ou en corps à bride simple (cosse). Les versions basse température des vannes sont disponibles dans des tailles allant de 3 à 24 NPS.

Caractéristiques du produit:

Fisher Posi – La vanne papillon à commande rotative Seal A31A – Emerson est une vanne papillon hautes performances avec un arbre à clavette plat pour les applications de commutation. L'A31A est disponible dans les tailles de 14 à 24 NPS et dans les classes de pression CL150 et CL300. Les vannes sont disponibles en version clip ou en corps à bride simple (cosse). Les versions basse température des vannes sont disponibles dans des tailles allant de 3 à 24 NPS.

fisher posi   seal a31a rotary control butterfly valve 6

La vanne papillon à commande rotative Fisher Posi – Seal A31A – Emerson présente les caractéristiques suivantes :
1. Fermeture étanche économique
La conception de joint assistée par pression- assure une fermeture étanche, permettant des actionneurs économiques dans les applications de fermeture qui répondent aux exigences ASME B16.34
2.Bonne fermeture de l'unité
La rotation concentrique permet au disque de rester en position fermée en cas d'augmentation soudaine de la pression ou de défaillance de l'actionneur
3.True two-way shutdown
Le couple nécessaire pour ouvrir et fermer la vanne est le même quel que soit le sens de la pression différentielle
4.Installation simple
Fisher Posi – Seal A31A vanne papillon à commande rotative – Le corps Emerson est auto – positionné sur le boulon de la bride du tuyau pour un alignement rapide et précis de la vanne
5. L'entretien est simple
Toutes les pièces, y compris l'arbre et la plaque papillon, peuvent être utilisées de manière interchangeable, ce qui simplifie le service après-vente – et peut réduire les coûts de maintenance.

fisher posi   seal a31a rotary control butterfly valve 7

Paramètres du produit:

Model Fisher A31A
Valve Body Carbon Steel (WCC or SA 516-70) (5)
CF8M (316 SST) CL150
CF8M FMS 20B16 (0.04% min. carbon) CL300
Disc CF8M (316 SST) w/ or w/o Hard coating
CF8M with CoCr-A edge (Alloy 6)
Shaft S20910
S17400 (17-4 PH 1025)
S17400 (17-4 PH H1150M)
Bearings PEEK (2)(la norme)
S31600 (3)
Packing PTFE Packing and PTFE ENVIRO-SEAL Packing
Graphite packing
Graphite packing with oxidizing media
Seal Ring and
Backup Ring
PTFE Seal Ring
UHMWPE (4)Bague d'étanchéité (CL150 uniquement)
Phoenix III and/or FireTested Construction
Seal Ring NOVEX S31600 Seal (3)Anneau (CL150)
NOVEX S31600 Seal (3) Anneau (CL300)
NOVEX S21800 Seal Ring (CL300)

Application et service après-vente- :

Application de la vanne papillon à commande rotative Fisher Posi – Seal A31A – Emerson
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier

Après -service de vente
Support en ligne et support technique vidéo.
