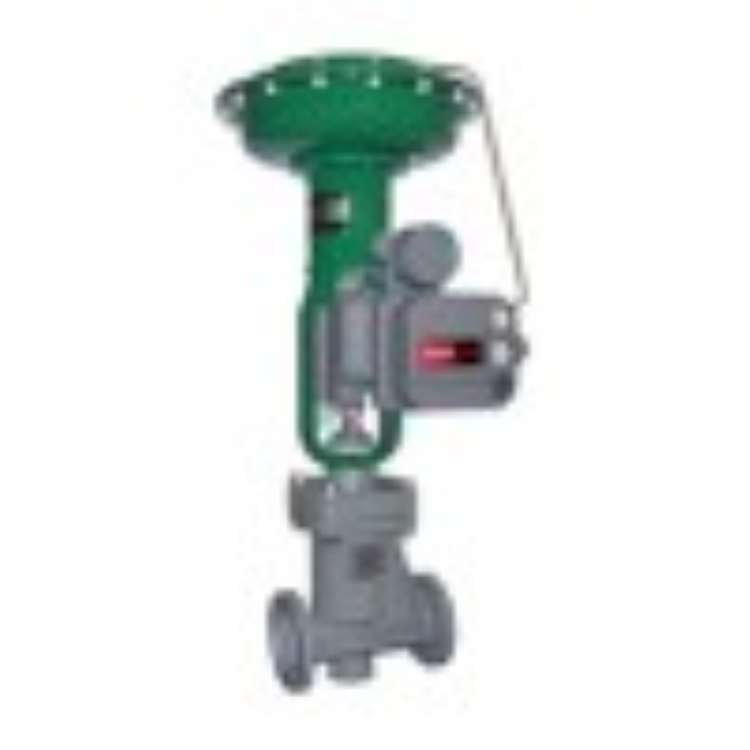

Les régulateurs Fisher RSS à passage direct- pour applications conventionnelles et chimiques à revêtement traversant des vannes comportent des composants internes en PTFE, des régulateurs Fisher RSS à passage direct- pour les applications conventionnelles et chimiques push-une action d'arrêt vers le bas et une capacité d'arrêt absolue, et des joints à soufflet en PTFE.Dimensions NPS1/2 à 4, classes de pression CL150 ou 300.Mécanique le collage avec ancrage en queue d'aronde réduit la possibilité de détachement du revêtement du corps moulé et améliore la sécurité dans le vide et le service à haute température.
Les régulateurs Fisher RSS straight-through pour les applications conventionnelles et chimiques ont les caractéristiques suivantes :
Compatibilité des fluides — L'ensemble de revêtement PFA (Perfluoroalkoxy Resin) isole les pièces métalliques des fluides du procédé, offrant une protection contre la corrosion et est donc idéal pour contrôler les fluides très corrosifs.

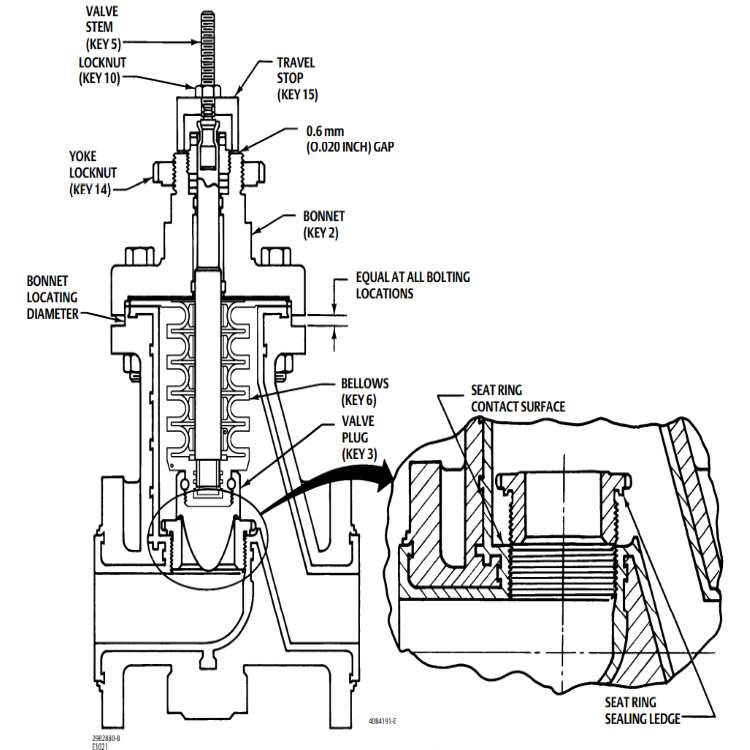

RÉSISTANCE À LA PÉNÉTRATION — Les soufflets robustes en PTFE avec bagues de support en acier inoxydable sont standard pour toutes les conditions de service utilisant des tailles de vanne NPS 1 à 4. Les soufflets robustes sont conçus pour une meilleure résistance à la perméabilité par rapport aux soufflets standard. Cela est dû à son épaisseur de paroi de 2,5 mm (0,1 in) et au fait que le soufflet est équipé d'un anneau de retenue de pression. Les soufflets sont fabriqués à partir d'un matériau PTFE modifié (TFM 1705), ajoutant une protection anti-pénétration – supplémentaire par rapport au soufflet PTFE initial pour charges lourdes
Économie — Du fait que toutes les pièces métalliques sont isolées du fluide de traitement, des alliages coûteux ne sont pas nécessaires.
Fiabilité du revêtement – toutes les zones des régulateurs Fisher RSS – à passage direct pour les applications conventionnelles et chimiques en contact avec le fluide de traitement, épaisseur du revêtement d'au moins 5 mm. La technologie de moulage par convoyage offre une consistance, une densité et une faible perméabilité supérieures. Le matériau PFA est de forme translucide. Par conséquent, il est pratique de vérifier si tout le matériau de la surface du revêtement présente des trous d'épingle et des fissures pendant le processus de fabrication.
Les régulateurs à passage direct Fisher RSS pour applications conventionnelles et chimiques à revêtement traversant sont dotés de composants internes en PTFE, de régulateurs à passage direct Fisher RSS pour applications conventionnelles et chimiques à action d'arrêt push- et d'une capacité d'arrêt absolu, et de joints à soufflet en PTFE. Dimensions NPS1/2 à 4, classes de pression CL150 ou 300. Le collage mécanique avec ancrage en queue d'aronde réduit la possibilité de décollement de la chemise du corps coulé et améliore la sécurité en service sous vide et à haute température.
| Model | Fisher RSS | ||||
| ANSI/ISA CL150 FACE‐TO‐FACE DIMENSIONS MATING WITH CL150 FLANGES |
|||||
| Valve Size |
Dimensions | Approximate Weight |
|||
| A | B | C | D | ||
| NPS | mm | kg | |||
| 1 1‐1/2 2 3 4 |
184.0 222.0 254.0 298.0 350.0 |
83.0 97.0 107.0 121.0 176.0 |
185.0 225.0 230.0 340.0 350.0 |
108.0 127.0 152.4 190.5 220.0 |
10 17 20 39 42 |
| NPS | Inches | Pounds | |||
| 1 1‐1/2 2 3 4 |
7.25 8.75 10.00 11.75 13.78 |
3.27 3.82 4.21 4.76 6.94 |
7.28 8.86 9.06 13.39 13.78 |
4.25 5.00 6.00 7.50 8.66 |
23 36 43 86 92 |
Application des régulateurs Fisher RSS straight-through pour les applications conventionnelles et chimiques
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Produits chimiques
6. Pâte et papier
Après -service de vente
Support en ligne et support technique vidéo.
