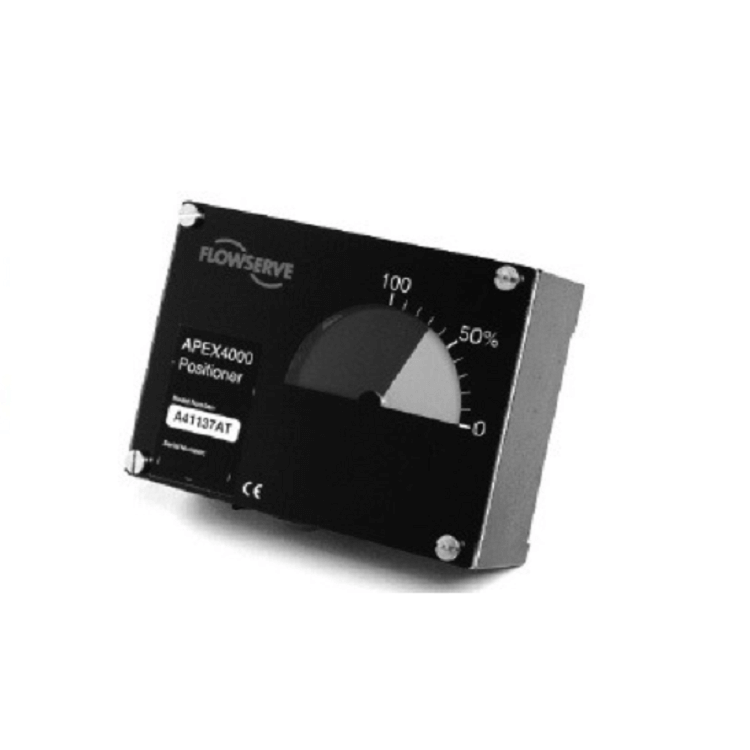

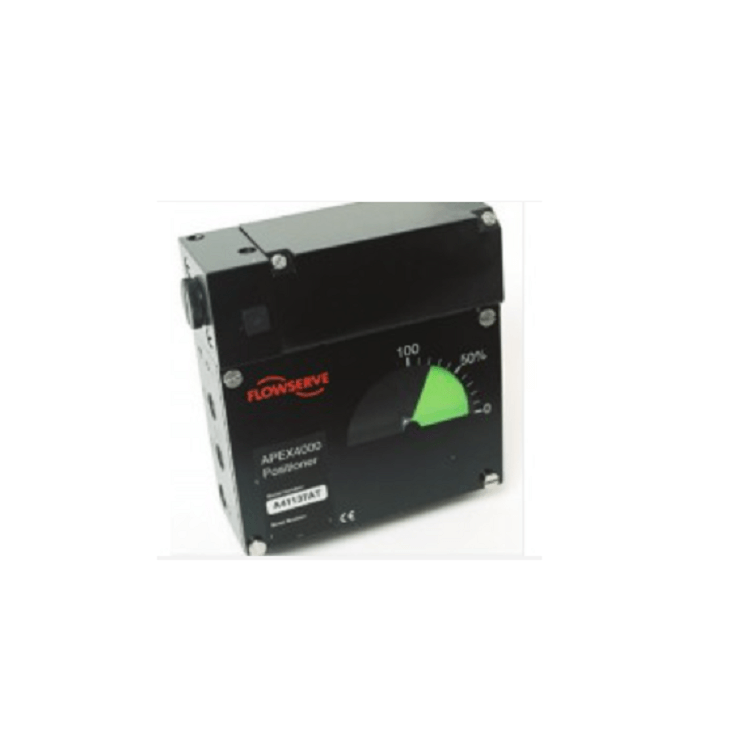

Positionneur analogique Flowserve Apex 4000

Le positionneur analogique Flowserve Apex 4000 permet un positionnement précis de la vanne pour les actionneurs rotatifs et linéaires dans des configurations à double effet ou à ressort de rappel. Le positionneur analogique Flowserve Apex 4000 peut être utilisé avec des signaux de commande pneumatique 3-15 psi, ou équipé de transducteurs de pression – à – pour les entrées de signal 4-20 mA. La conception modulaire du positionneur analogique Flowserve Apex 4000 permet la mise à niveau sur site des options I/P. Le positionneur compact et léger est également conforme aux normes de montage NAMUR VDI/VDE 3845 et dispose d'un indicateur de position visuel à profil bas. Le positionneur analogique Flowserve Apex 4000 est disponible avec les options suivantes : distributeurs à tiroir à débit élevé et faible et cames de retour multiples.

caractéristiques du produit

Le positionneur analogique Flowserve Apex 4000 est un positionneur compact, léger et rentable.
Le positionneur analogique Flowserve Apex 4000 convient à toutes les vannes rotatives ou linéaires, les vannes simples et les vannes simples.
Le positionneur analogique Flowserve Apex 4000 est un positionneur à double action -.
Toutes les parties exposées du positionneur analogique Flowserve Apex 4000 sont une structure en aluminium revêtue de poudre époxy-, ce qui garantit sa capacité aux environnements corrosifs.
Le positionneur analogique Flowserve Apex 4000 est doté d'une vanne à tiroir plaquée or-.

Positionneur analogique Flowserve Apex 4000

• Plus grande fiabilité grâce à une conception compacte et robuste avec peu de pièces mobiles
• Large polyvalence d'application fournie par plusieurs options de came
• L'étalonnage simple et rapide utilise des molettes et ne nécessite qu'un tournevis à tête plate- ; réglage de l'échelle effectué en interne avec réglage du zéro externe

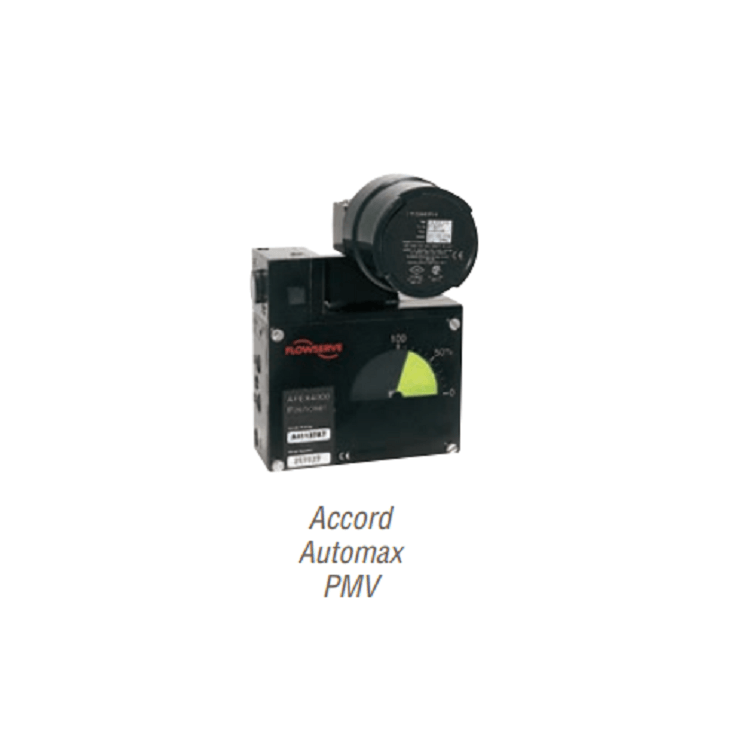

• Mise à niveau facile sur le terrain vers les options electro-pneumatic I/P sans retirer le couvercle

Le positionneur Apex 4000 provoque la rotation (ou le mouvement linéaire) de l'actionneur de vanne proportionnellement à un signal d'entrée. Ce signal peut prendre la forme d'une pression pneumatique (modèle 4000) ou d'un courant électrique (modèles 4100, 4200, 4300 et 4400). La pression d'alimentation est dirigée vers l'actionneur via un distributeur à tiroir de précision. Lorsque la pression d'entrée varie, le fléau s'éloigne de sa position neutre. Le tiroir se déplace également et une pression différentielle est créée à travers l'actionneur provoquant une rotation (ou un mouvement linéaire). Le mouvement de l'actionneur est renvoyé par l'arbre du positionneur et la came. La rotation de la came provoque le mouvement du bras de rétroaction, modifiant la compression dans le ressort de rétroaction, forçant le balancier et la bobine à revenir à leurs positions neutres. Cela coupe le flux d'air vers l'actionneur et la rotation s'arrête.

Paramètres du produit

Product name Flowserve Analog Positioner Apex 4000
Repeatability 0.5% Full Scale
Hysteresis & Deadband 0.8% Full Scale
Linearity 0.7% Full Scale
Air Capacity @ 60 psi Std. 9.6 SCFM

High 18 SCFM

Position Sensitivity 0.2% of Span
Air Consumption 0.31 SCFM @ 87 psi
Temperature Range -4°F to 185°F
Input Signal 3-15 psi
Max. Supply Pressure 150 psi
Weight 2 lbs

Application et service après-vente-

Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente

Support en ligne et support technique vidéo.
