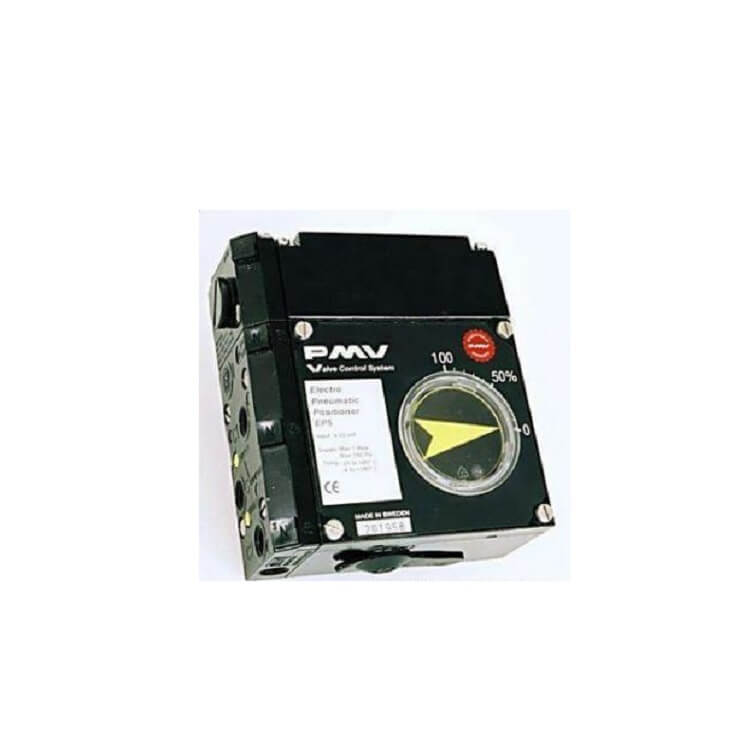

Positionneur analogique Flowserve P5 et EP5

Positionneurs à usage général rapides et précis disponibles en configurations pneumatique (P5) ou électropneumatique (EP5). Les positionneurs analogiques Flowserve P5 et EP5 ont le choix entre les options antidéflagrantes (EP5-EX), fail-freeze (EP5-FS) et à sécurité intrinsèque (EP5-IS). Les positionneurs analogiques Flowserve P5 et EP5 ont des composants de distributeur à tiroir – à gain élevé – et à grande capacité – pour améliorer les performances. Les positionneurs analogiques Flowserve P5 et EP5 peuvent fournir une réponse très rapide et précise de l'actionneur et de la vanne et une mise en service simple.

caractéristiques du produit

• Performances améliorées de l'ensemble de vanne à tiroir à gain élevé- et à capacité élevée-, offrant une réponse très rapide et précise de l'actionneur et de la vanne ainsi qu'une mise en service simple avec un réglage non -interactif, zéro-span
• Durée de vie plus longue assurée par une conception robuste et simple, offrant une fiabilité maximale dans tous les environnements
• Polyvalence grâce à une conception compacte et modulaire, permettant l'ajout simple de convertisseurs I/P et d'une unité de retour F5 ; adapté aux applications simples- ou double-acting

flowserve analog positioner p5 and ep5 5

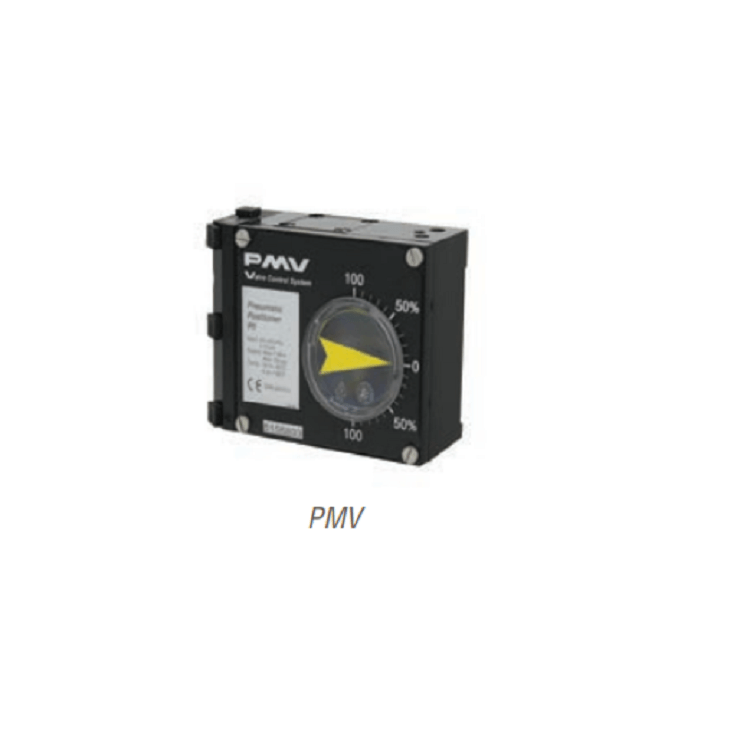

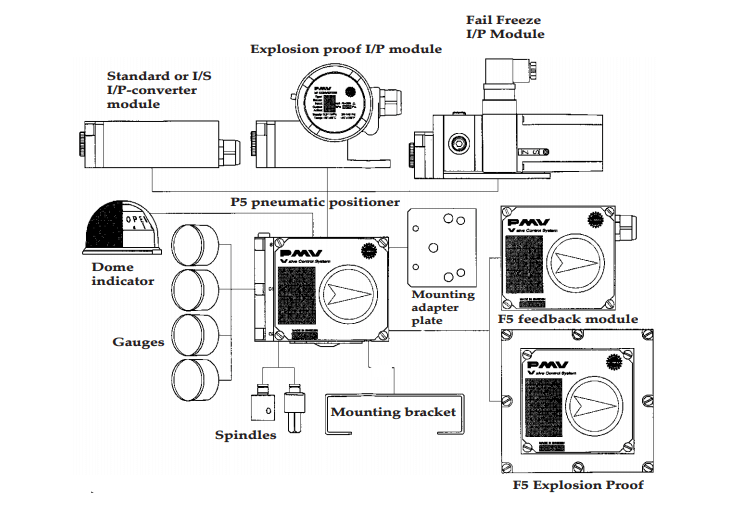

L'unité de base du système est le positionneur pneumatique, utilisé dans les applications à simple ou double effet. Le P5 est livré en standard avec des amortisseurs intégrés, un ensemble de distributeur à tiroir à gain élevé, des ports de jauge et un boîtier scellé O-. Le boîtier utilise un joint annulaire unique O- qui peut être ajusté en position scellée ou vidangée. Le concept de conception modulaire permet d'ajouter facilement des accessoires tels qu'un convertisseur I/P et un ensemble de retour /or, tous deux isolés de l'unité pneumatique de base. Ces accessoires peuvent être montés en usine ou sur site. La facilité d'étalonnage et de maintenance est intégrée à la conception avec un réglage de la portée et du zéro facilement accessible et un remplacement très simple des pièces.

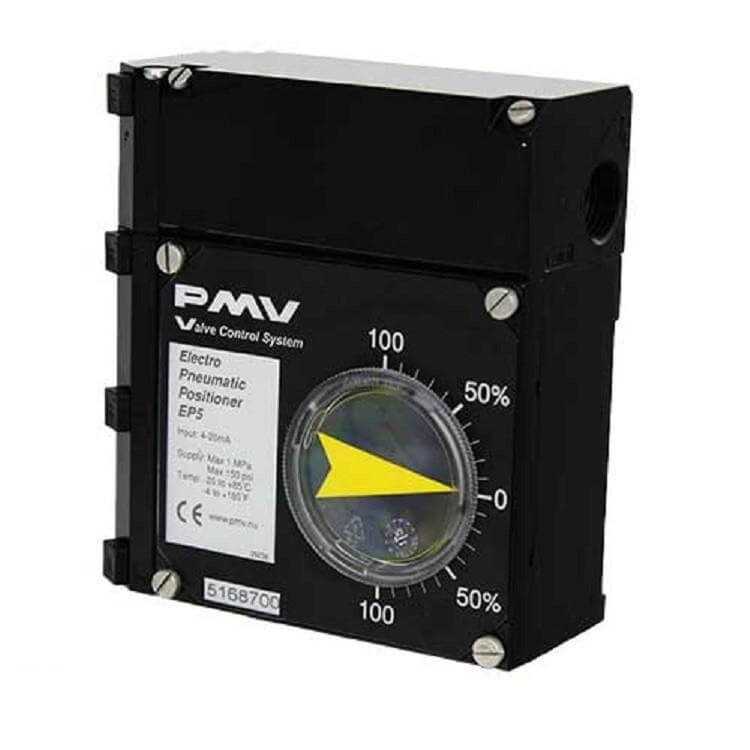

L'EP5 a les mêmes caractéristiques et avantages que le positionneur P5. Il est modulaire pour s'adapter à plusieurs applications. Des applications générales, des versions à sécurité intrinsèque, antidéflagrantes et antigel sont proposées.

Paramètres du produit

Product name Flowserve Analog Positioner P5 and EP5
Type P5 EP5
Input Signal 20-100 kPa/3-15 Psi (6-30 optional) 4-20 mA
Linearity ≤ 0,5%* ≤ 0,5%*
Hysteresis ≤ 0,75%* ≤ 0,5%*
Repeatability ≤ 0,5%* ≤ 0,5%*
Gain (pressure 600 kPa/87 Psi)

1 000 (kPa/kPa)

Min 66%/% ISA S75.13

Temperature range -20°C to +85°C (-4°F to 185°F)
Connector threads 1/4″ NPT or G
Gauge threads 1/8″ NPT or G
Weight std. 1,1 kg/2.4 lbs 1,5 kg/3.4 lbs
Weight with gauges 1,3 kg/2.9 lbs 1,8 kg/3.9 lbs
Ingress protection IP 66/NEMA 4

Application et service après-vente-

Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente

Support en ligne et support technique vidéo.
