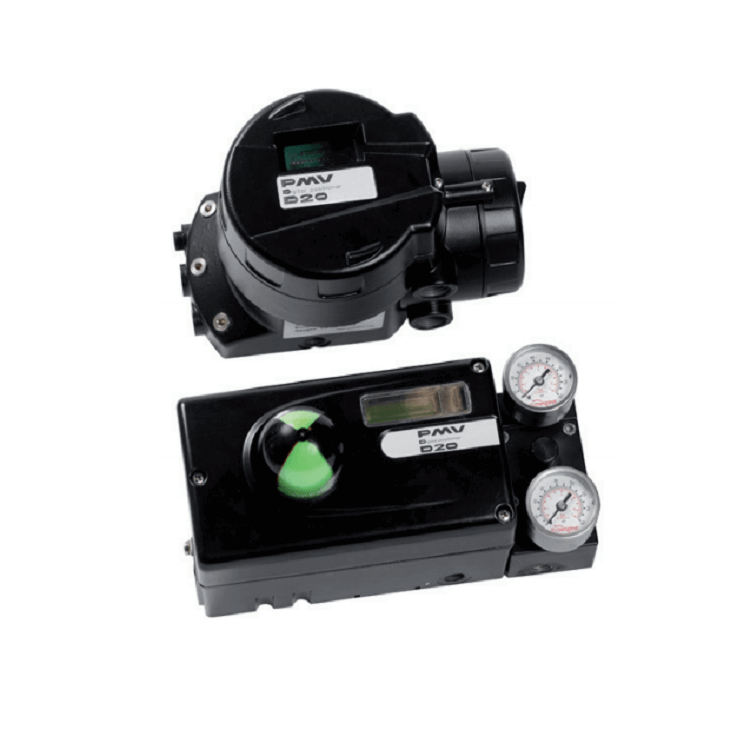

Le positionneur numérique Flowserve D20 est un positionneur numérique compact qui convient aux actionneurs linéaires et rotatifs dans les applications à action simple-. Le positionneur numérique Flowserve D20 peut effectuer un meilleur contrôle de processus avec une très grande précision, même sur la plus petite vanne. Le positionneur numérique Flowserve D20 dispose de commutateurs supplémentaires et d'options de retour de position 4-20 mA. Le positionneur numérique Flowserve D20 a des versions IS, NI et antidéflagrantes-.
• Facilité d'installation et d'utilisation grâce à l'embrayage à friction, à la conception compacte et à la fonction d'étalonnage automatique rapide à bouton unique- qui règle le D20 en quelques secondes

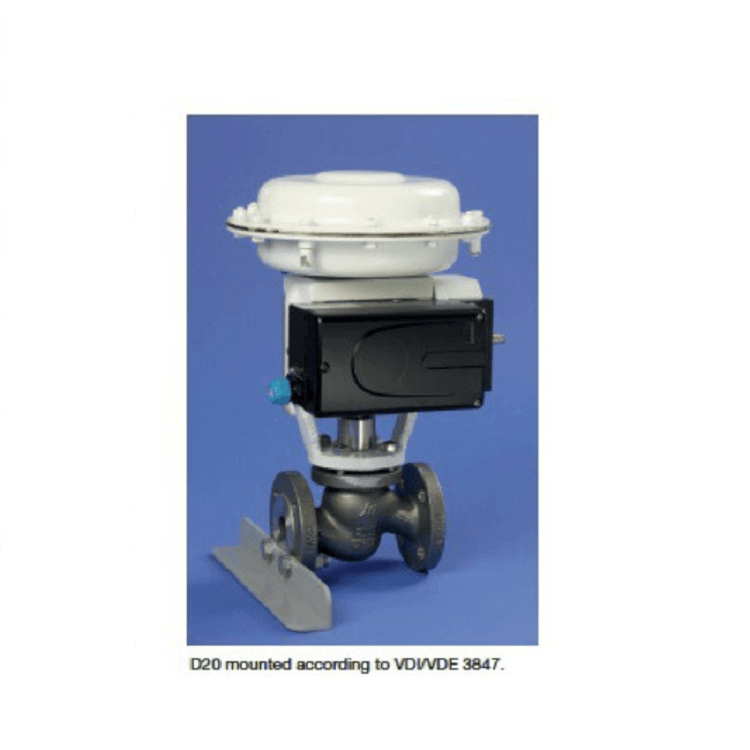

• Large polyvalence d'application rendue possible par une conception flexible qui permet le montage aux normes VDI/VDE 3845 (rotatif) et VDI/VDE 3847 (linéaire avec tube intégré)
• Homologations ATEX, IECEx, CSA et FM disponibles avec certaines configurations
Le PMV D20 est un positionneur de vanne numérique à deux entrées -, alimenté par boucle et 4-20 mA. Le positionneur PMV D20 commande des actionneurs à montage linéaire et rotatif. Le PMV D20 est entièrement alimenté par le signal d'entrée 4-20 mA. Le signal d'entrée minimum requis pour fonctionner est de 3,6 mA. En option, le D20 peut être équipé du protocole HART pour permettre une communication bidirectionnelle. Étant donné que le positionneur est insensible aux changements de pression d'alimentation et peut gérer des pressions d'alimentation de 1,5 à 6 barg (22 à 87 psig), un régulateur d'alimentation n'est généralement pas nécessaire ; cependant, dans les applications où la pression d'alimentation est supérieure à la pression nominale maximale de l'actionneur, un régulateur d'alimentation est nécessaire pour abaisser la pression à la pression nominale maximale de l'actionneur (à ne pas confondre avec la plage de fonctionnement). Un filtre à air coalescent est recommandé pour toutes les applications en raison des tolérances étroites du positionneur.
Accessoires du positionneur PMV D20 : Système de retour analogique en option ainsi qu'une unité de fin de course et un module à double effet directement connectable.
| Product name | Flowserve Digital Positioner D20 |
| Input signal | 4-20 mA |
| Current supply | min. 3.6 mA |
| Current supply | Max. 150 mA |
| Load Standard | 400 ohm @ 20 mA |
| Load HART | 470 ohm @ 20 mA |

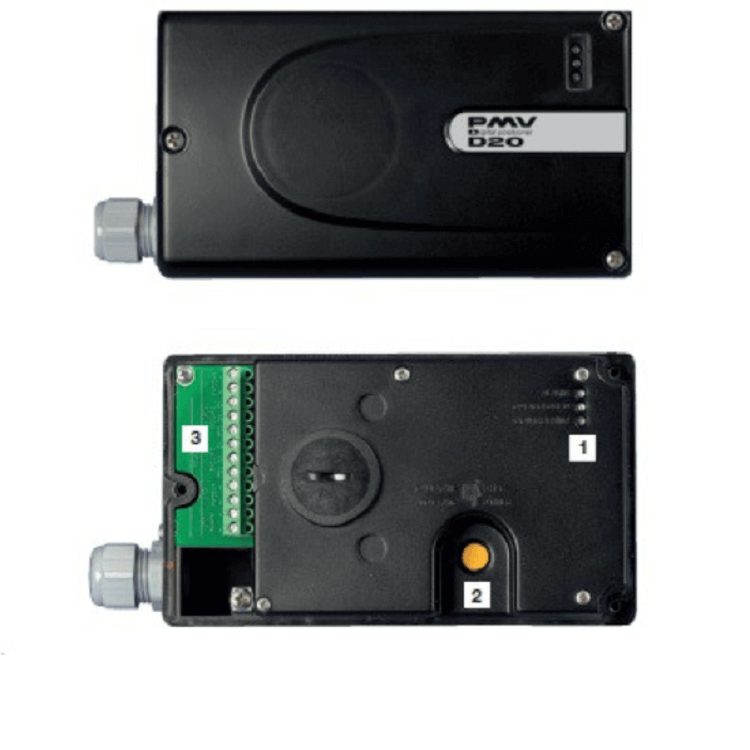

| User Interface | D20 Single push button, LEDs |
| Voltage drop | Standard 8 VDC @ 20mA |
| Voltage drop | HART 9.4 VDC @ 20mA |
| Angle of rotation | Min 0 – 40° |
| Angle of rotation | Max 0 – 90° |
| Air supply range | 1.5 – 6 bar / 22 – 87 psi |
| Output | 0-100% of air supply pressure |
| Ingress protection | IP66 / Nema 4X |
| Operating humidity | 0–100% rh non-condensing |
| Air connections | 1/4” NPT |
| Linearity | <1% |
| Sensitivity | <0.05% |
| Resolution | <0.1% |
| Repeatability | <0.2% |
| Hysteresis + dead band | <0.5% |
| Temp effect | <0.1%/10K |
| Mounting position effect | <0.2% |
| Weight | 1.4 kg / 3.1 lbs |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
