Le positionneur numérique Flowserve D3 convient aux vannes linéaires ou rotatives, aux actionneurs à simple ou double action- et aux applications spéciales. Le positionneur numérique Flowserve D3 a des fonctions générales. Le positionneur numérique Flowserve D3 attache une grande importance à la protection de la sécurité. Le positionneur numérique Flowserve D3 est doté d'un boîtier antidéflagrant- avec des modules enfichables-in pour les interrupteurs de fin de course et la rétroaction.
• Coût d'exploitation réduit rendu possible par le relais pneumatique à zéro – qui permet une très faible consommation d'air pour minimiser les coûts d'électricité et respecter les limites de purge EPA pour les applications de gaz naturel
• Facilité d'installation et de configuration grâce à l'embrayage à friction, cinq touches simples et un grand écran LCD graphique
• Large polyvalence d'applications avec Hart, PROFIBUS PA, PROFIBUS DP, Foundation Fieldbus et la technologie de communication sans fil IEC ISA100 leader de l'industrie-
• Homologations ATEX, IECEx, CSA, FM et SIL 2 disponibles avec certaines configurations

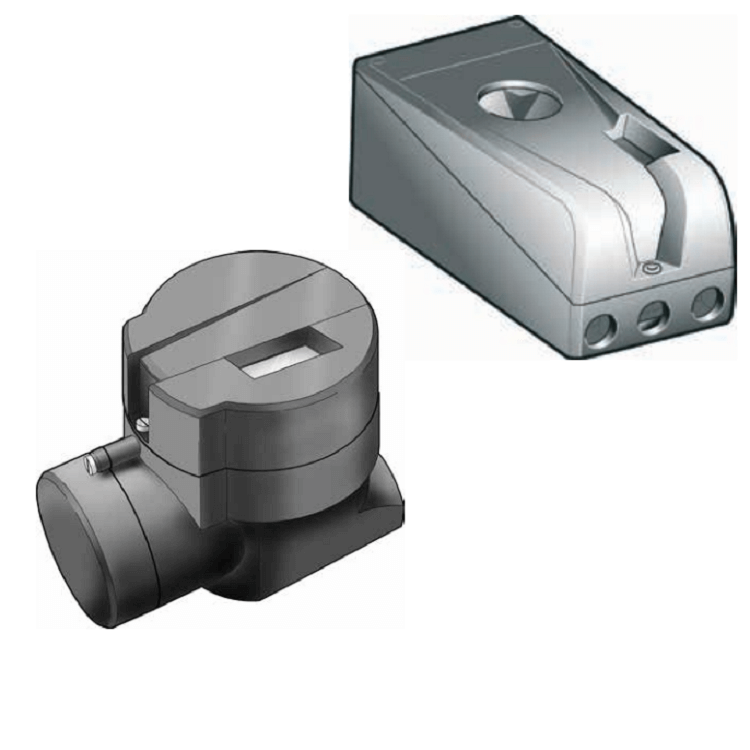

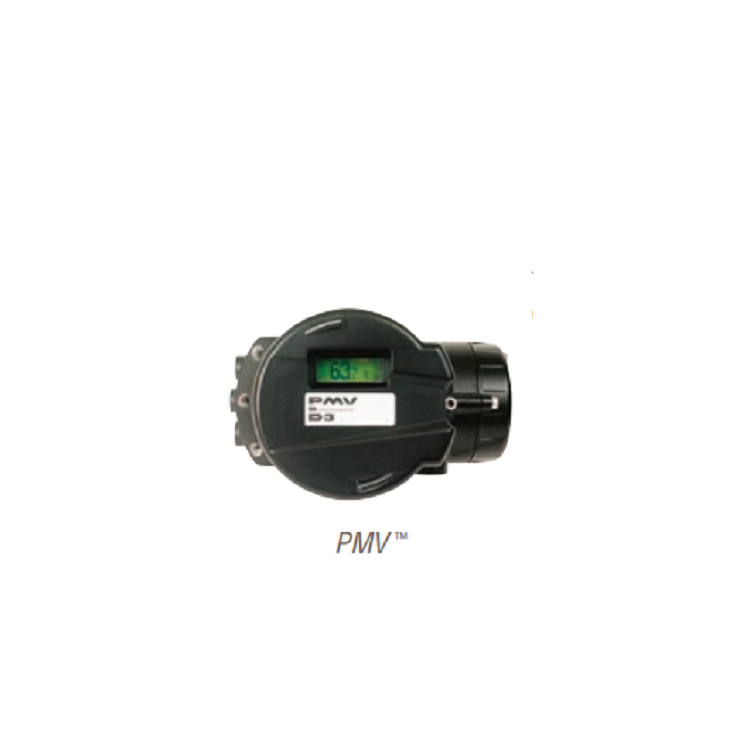

Le Flowserve PMV D3 est un positionneur numérique conçu principalement pour contrôler les vannes de régulation modulantes. Le positionneur peut être utilisé avec des actionneurs à simple ou double effet à mouvement rotatif ou linéaire. Le PMV D3 peut être équipé de modules de retour, de fins de course et de manomètres. Des capteurs de pression peuvent être installés dans le bloc pneumatique pour offrir des diagnostics avancés. Les modules peuvent être assemblés en usine avant la livraison ou montés ultérieurement. Les modules de retour et de fin de course peuvent contenir les éléments suivants : Retour 4-20 mA et l'une des fonctions suivantes :
Deux contacts mécaniques
Deux commutateurs à lames
Deux capteurs inductifs, EN60947-5-6
| Product name | Flowserve Digital Positioner D3 |
| Rotation angle | min. 30° max 100°, option 270° |
| Stroke | 5-130 mm (0.2” to 5.1”) |
| Input signal | 4-20 mA DC |
| Air supply | 2-7 bar (30-105 psi)
DIN/ISO 8573-1 3.2.3 Free from oil, water and moisture. |
| Air delivery | 350 nl/min (13.8 scfm) |
| Air consumption | <0.3 nl/min (0.01 scfm) |
| Electrical connections | Screw terminals 2.5 mm2 /AWG14 |
| Linearity | <1% |
| Repeatability | <0.5% |
| Hysteresis | <0.4% |
| Dead band | 0.2-10% adjustable |
| Display | Graphic, view area 15 x 41mm (0.6 x 1.6”) |
| UI | 5 push buttons |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
