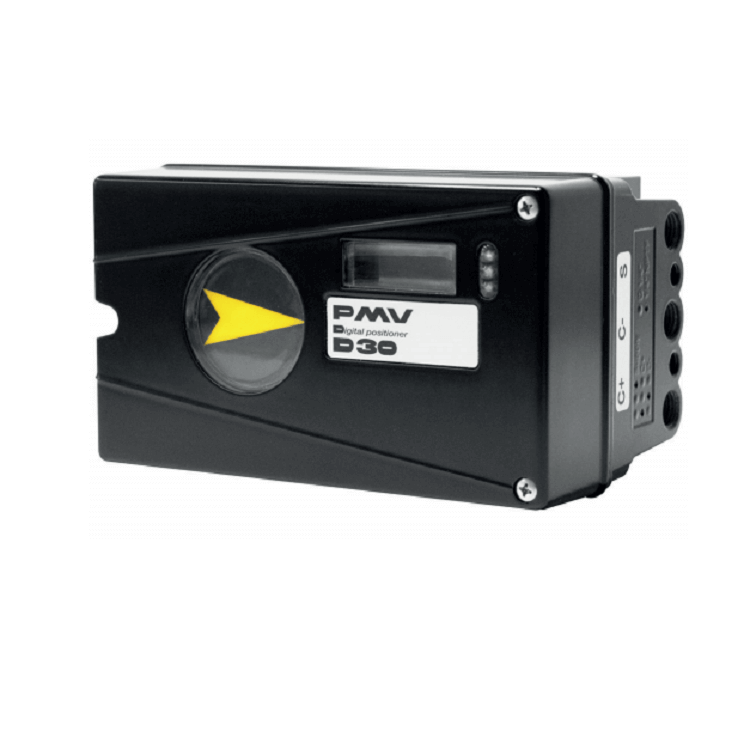

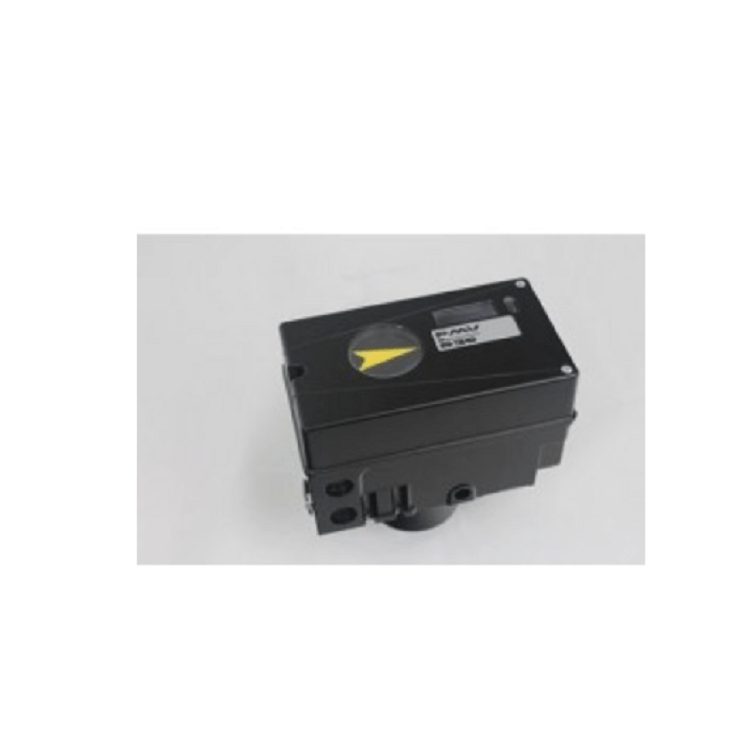

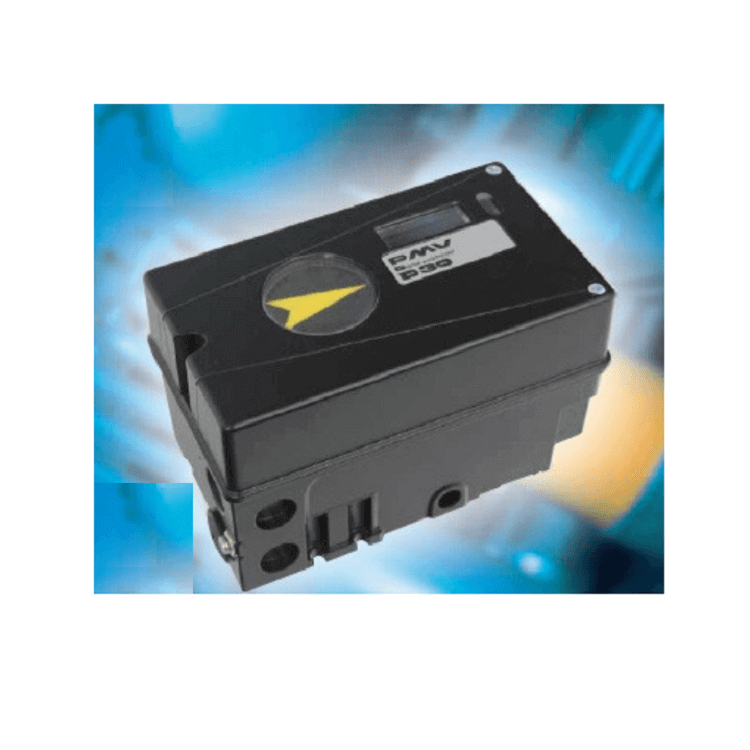

Le positionneur numérique Flowserve D30 est un positionneur robuste et intelligent avec une capacité d'air très élevée. Le positionneur numérique Flowserve D30 basé sur une technologie numérique éprouvée, le positionneur numérique Flowserve D30 est doté d'un grand distributeur à tiroir – hautes performances contrôlé par un algorithme de contrôle intelligent unique. Le positionneur numérique Flowserve D30 est un produit très populaire avec une large gamme d'applications.
• Performances de volume – élevées permises par une conception robuste et – de capacité élevée qui élimine le besoin de boosters
• Facilité d'installation et d'utilisation grâce à l'étalonnage rapide et à l'embrayage à friction pour simplifier la mise en service, ainsi qu'un ressort préchargé pour éliminer le jeu dans le mécanisme de rétroaction
• Grande polyvalence d'application grâce à une conception modulaire qui convient à presque toutes les vannes de régulation — petites ou grandes, rotatives ou linéaires ; les options incluent également le montage à distance du positionneur
• Réduction des coûts de maintenance et des temps d'arrêt grâce aux diagnostics prédictifs ValveSight DTM
Le D30 est un positionneur numérique conçu principalement pour contrôler les vannes modulantes. Le positionneur peut être utilisé avec des actionneurs à simple ou double effet à mouvement rotatif ou linéaire. Le D30 peut être équipé de modules pour fins de course et manomètres. Des capteurs de pression peuvent être installés pour offrir des diagnostics avancés. Les modules peuvent être assemblés en usine avant la livraison ou montés ultérieurement. Les modules pour fins de course peuvent contenir l'un des éléments suivants :
• Deux contacts mécaniques
• Deux détecteurs de proximité
• Deux capteurs inductifs
| Product name | Flowserve Digital Positioner D30 |
| Rotation angle | min 25° max 100° |
| Stroke | From 5 mm (0.2¨) |
| Input signal | 4-20 mA DC |
| Air supply | 1.4-8 barg (20-115 psi) DIN/ISO 8573-1 3.2.3
Free from oil, water and moisture. |
| Air delivery | Up to 760 nl/min @ 6 bar (29.3 scfm @ 87 psi) |
| Air consumption | 8 nl/min @ 6 bar (0.31 scfm @ 87 psi) |
| Air connections | ¼” G or NPT |
| Cable entry | 2x M20x1.5 or ½” NPT |
| Electrical connections | Screw terminals 2.5 mm2 /AWG14 |
| Linearity | <0.4% |
| Repeatability | <0.5% |
| Hysteresis | <0.3% |
| Dead band | 0.1-10% adjustable |

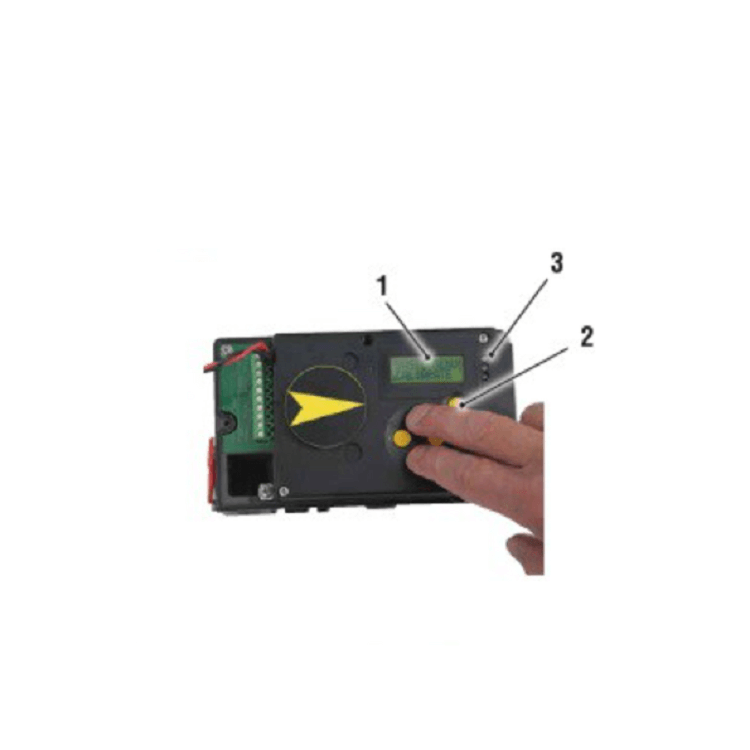

| Display | Graphic, view area 15 x 41 mm (0.6 x 1.6¨) |
| UI | 5 push buttons |
| CE directives | 93/68EEC, 89/336/EEC, 92 /31/EEC |
| Voltage drop, w/o HART | 8 V |
| Voltage drop, with HART | 9.4 V |
| Enclosure | IP66 |
| Material | Die-cast Aluminum |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
