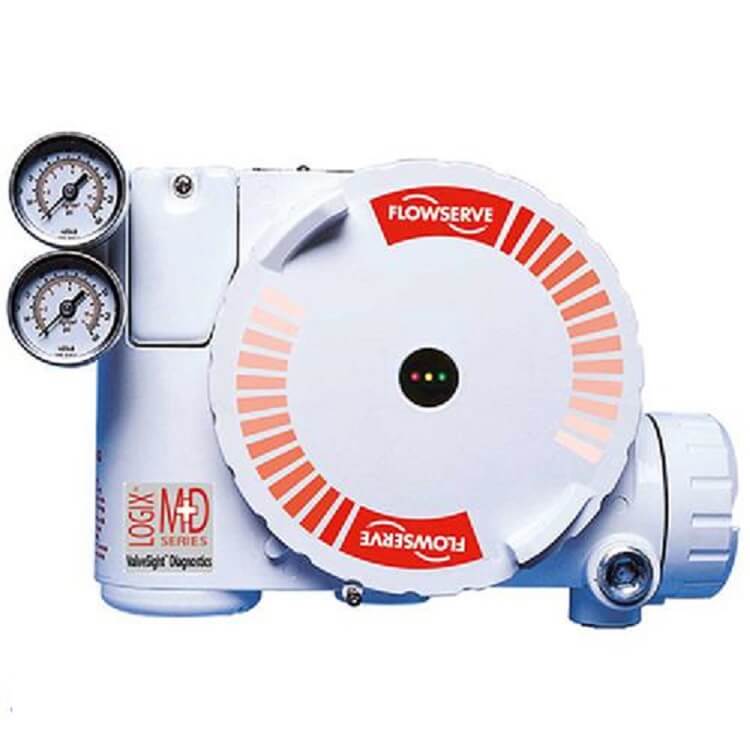

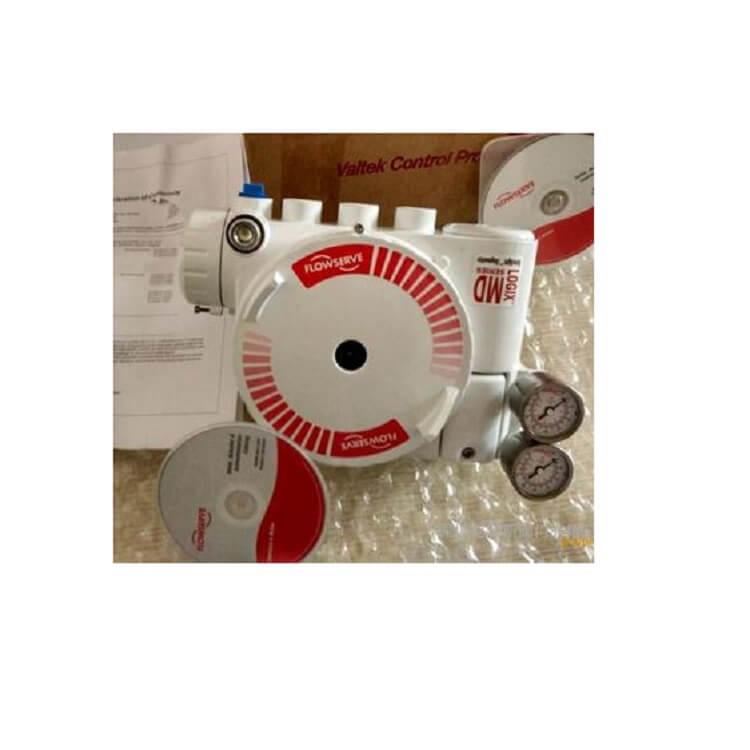

Le positionneur numérique Flowserve Logix 3200MD utilise une technologie piézoélectrique avancée pour offrir performances et fiabilité. Le positionneur numérique Flowserve Logix 3200MD peut être facilement configuré à l'aide des boutons locaux ou du DTM ValveSight. Le positionneur numérique Flowserve Logix 3200MD est conçu pour résister aux environnements difficiles ; il est équipé de plus de 100 alarmes d'avertissement utiles qui peuvent avertir du potentiel de dysfonctionnement des vannes, des actionneurs et des positionneurs. Lorsque le positionneur numérique Flowserve Logix 3200MD est utilisé avec le logiciel ValveSight DTM, de nombreux outils de diagnostic peuvent être utilisés pour diagnostiquer rapidement les problèmes et les problèmes potentiels.
Le positionneur numérique Flowserve Logix 3200MD utilise une technologie piézoélectrique avancée pour offrir performances et fiabilité. Le positionneur numérique Flowserve Logix 3200MD peut être facilement configuré à l'aide des boutons locaux ou du DTM ValveSight. Le positionneur numérique Flowserve Logix 3200MD est conçu pour résister aux environnements difficiles ; il est équipé de plus de 100 alarmes d'avertissement utiles qui peuvent avertir du potentiel de dysfonctionnement des vannes, des actionneurs et des positionneurs. Lorsque le positionneur numérique Flowserve Logix 3200MD est utilisé avec le logiciel ValveSight DTM, de nombreux outils de diagnostic peuvent être utilisés pour diagnostiquer rapidement les problèmes et les problèmes potentiels.

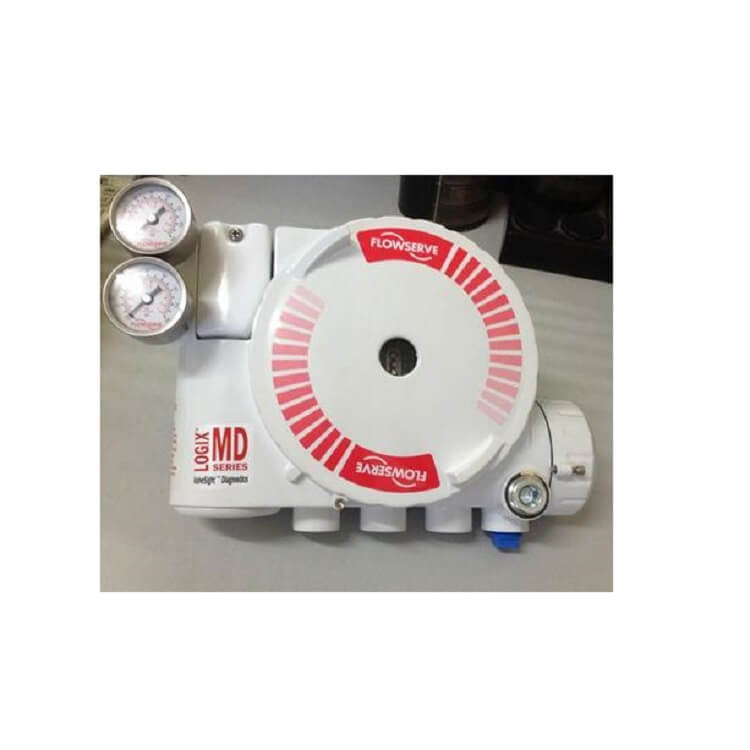

Le positionneur numérique Flowserve Logix 3200MD est un positionneur numérique de vanne à deux entrées -fil 4-20 mA. Le positionneur numérique Flowserve Logix 3200MD est configurable via l'interface utilisateur locale. Le positionneur numérique Flowserve Logix 3200MD utilise le protocole HART pour permettre des communications à distance bidirectionnelles – avec le positionneur. Le positionneur numérique Flowserve Logix 3200MD peut contrôler les actionneurs à double action – et simple – avec des montages linéaires ou rotatifs. Le positionneur numérique Flowserve Logix 3200MD est entièrement alimenté par le signal d'entrée 4-20 mA. Le courant Start-up doit être d'au moins 3,6 mA sans carte AO ou 3,85 mA avec une carte AO.
Le positionneur Logix 3200MD est un instrument de rétroaction électrique. Le Logix 3200MD est alimenté par le signal d'entrée à deux fils -, 4-20 mA. Cependant, étant donné que ce positionneur utilise les communications HART, deux sources peuvent être utilisées pour le signal de commande : analogique et numérique. Dans la source analogique, le signal 4-20 mA est utilisé pour la source de commande. Dans une source numérique, le niveau du signal d'entrée 4-20 mA est ignoré et un signal numérique, envoyé via HART, est utilisé comme source de commande. La source de commande est accessible avec le logiciel ValveSight, le communicateur HART 375 ou un autre logiciel hôte.
Le Logix 3200MD utilise un algorithme de positionnement à deux – étages, stem-.

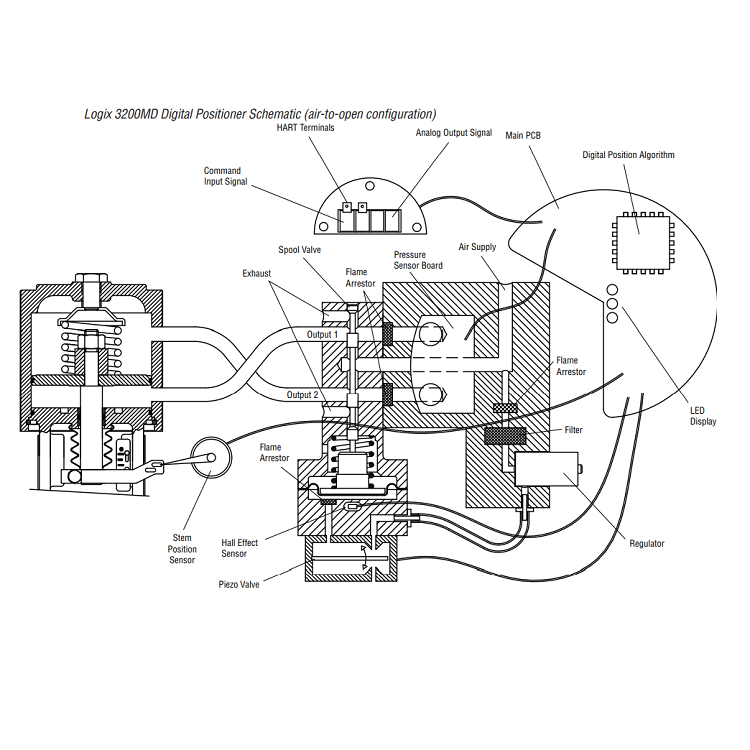

Les deux étages se composent d'une boucle interne-, commande de bobine, et d'une boucle externe, commande de position de tige. En se référant à nouveau à la figure 1, un capteur de position de tige fournit une mesure du mouvement de la tige. La commande de contrôle est comparée à la position de la tige. S'il existe un écart, l'algorithme de contrôle envoie un signal à la commande de boucle interne- pour déplacer la bobine vers le haut ou vers le bas, en fonction de l'écart. La boucle intérieure ajuste ensuite rapidement la position de la bobine. Les pressions de l'actionneur changent et la tige commence à bouger. Le mouvement de la tige réduit l'écart entre la commande de contrôle et la position de la tige. Ce processus se poursuit jusqu'à ce que l'écart atteigne zéro.
| Product Name | Flowserve Digital Positioner Logix 3200MD |
| Power Supply | Two-wire, 4-20 mA
10.0 to 30.0 VDC |
| Compliance Voltage | 10.0 VDC @ 20 mA |
| Effective Resistance | 495 Ω @ 20 mA Typical
Add 20 Ω when HART communication active |
| Communications | HART Protocol |
| Minimum Operating Current | 3.6 mA without AO board
3.85 mA with AO board |
| Maximum Voltage | 30.0 VDC |
| Operating Temperature Range | -40° to 176°F
(-40° to 80°C) |
| Housing Material | Cast, powder-painted aluminum, stainless steel |
| Deadband | <0.1% full scale |
| Repeatability | <0.05% full scale |
| Linearity | <0.5% (rotary), <0.8%, (sliding stem) full scale |
| Air Consumption | <0.3 SCFM (0.5 Nm3 |
| Air Capacity | 12 SCFM @ 60 psi (4 barg) (0.27 Cv) |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
