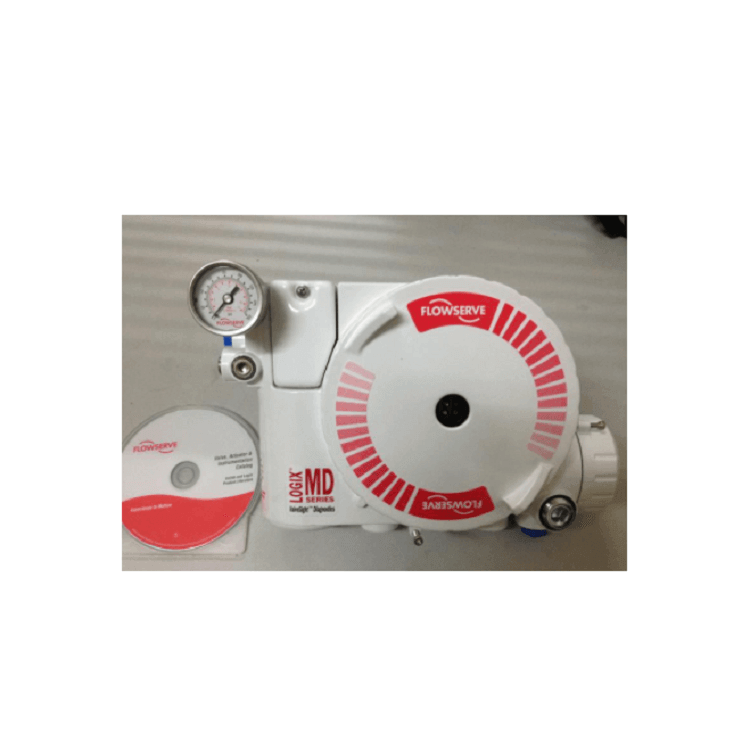

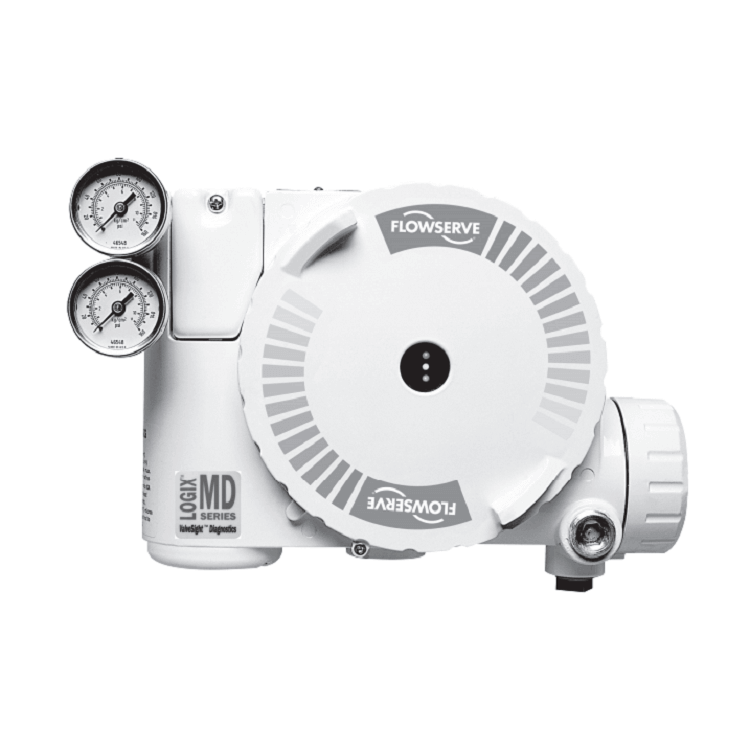

Le positionneur numérique Flowserve Logix 3400MD est un positionneur numérique Foundation Fieldbus doté de la technologie piézo state-of-the-art pour offrir des performances et une fiabilité supérieures. Certifié ITK 6.1. Le positionneur numérique Flowserve Logix 3400MD est équipé de la fonction de diagnostic ValveSight.
Cet équipement de diagnostic avancé de valve/actuator/positioner peut émettre une alarme lorsqu'il détecte des conditions anormales pouvant entraîner une défaillance de la valve.
• Facilité d'installation assurée par l'étalonnage et le réglage automatiques
• Retour de diagnostic et résumés plus rapides rendus possibles par le mode rafale
• Facilement configuré à l'aide de boutons locaux, d'un ordinateur de poche FF ou du logiciel ValveSight
• Blocs fonctionnels pour AO, PID, DI, DO, sélecteur d'entrée et répartiteur de sortie
Le positionneur numérique Logix 3400MD comprend une électronique de bus de terrain FOUNDATION pour fonctionner dans un réseau de bus de terrain en tant qu'appareil H1. Il comporte des blocs de fonction de bus de terrain standard avec des ajouts spécifiques au fabricant pour un fonctionnement amélioré. Ce positionneur numérique Logix 3400MD est un appareil Link Master, ce qui signifie qu'il peut fonctionner comme Link Active Scheduler de secours dans un réseau de bus de terrain.
En plus de fournir l'interface de bus de terrain, le positionneur numérique Logix 3400MD peut également exécuter des fonctions de contrôle de boucle. En conjonction avec d'autres appareils compatibles avec le bus de terrain FOUN DATION, son jeu de blocs fonctionnels permet la formation d'un ensemble complet d'applications de contrôle de base.

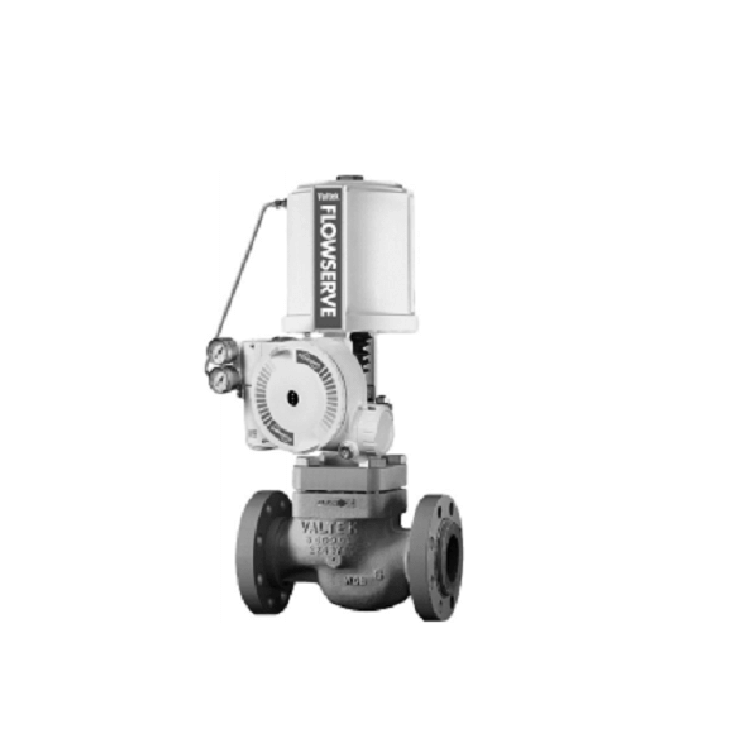

Le positionneur numérique Logix 3400MD, associé à n'importe quelle vanne, formera essentiellement une vanne Fieldbus. Lorsqu'il est configuré en conjonction avec un transmetteur de bus de terrain Honeywell ST3000, une boucle de contrôle complète peut être configurée.
| Product Name | Flowserve Digital Positioner Logix 3400MD |
| Power Supply | Two-wire, 9 to 32 V DC
FF compatible |
| IS | Fisco compliant |
| Communications | FF Protocol ITK 5.1 |
| Operating Current | 18 mA |
| Operating Temperature Range | -40° to 185° F
(-40° to 85°C) |
| Housing Material | Cast, powder-painted aluminum, stainless steel |
| Soft Goods | Buna-N / Florosilicone |
| Weight | 8.3 pounds (3.9 kg) aluminum
20.5 pounds (9.3 kg) stainless steel |
| Deadband | <0.1% Full Span |
| Repeatability | <0.05% Full Span |
| Linearity | <0.5% (Rotary), <0.8%, (Linear Valve) Full Span
Per ISA 75.25.01-2000 |
| Air Consumption | <0.3 SCFM (0.5 Nm3/hr) @ 60 psi (4 bar) |
| Air Supply | 30-150 psig (ISA 7.0.0.1 compliant) |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
