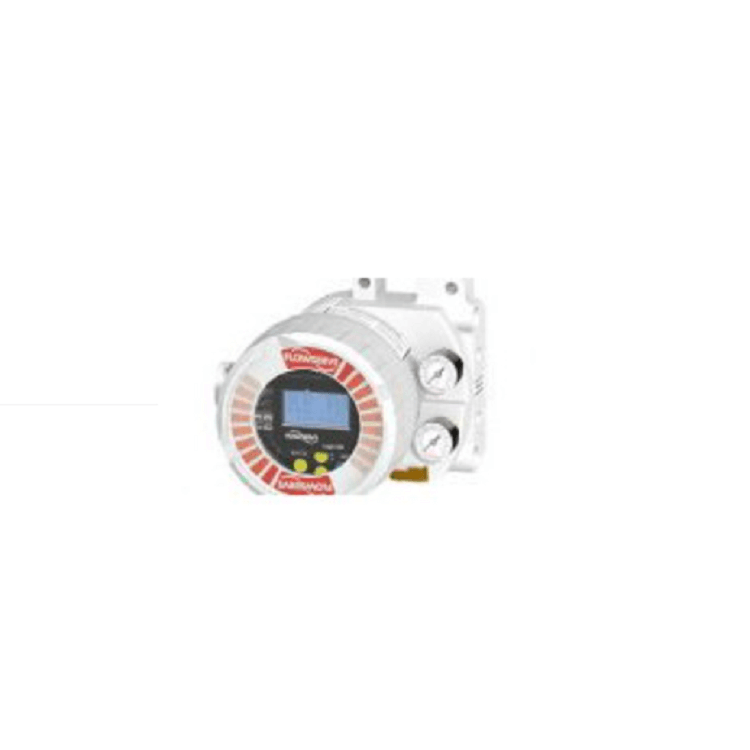

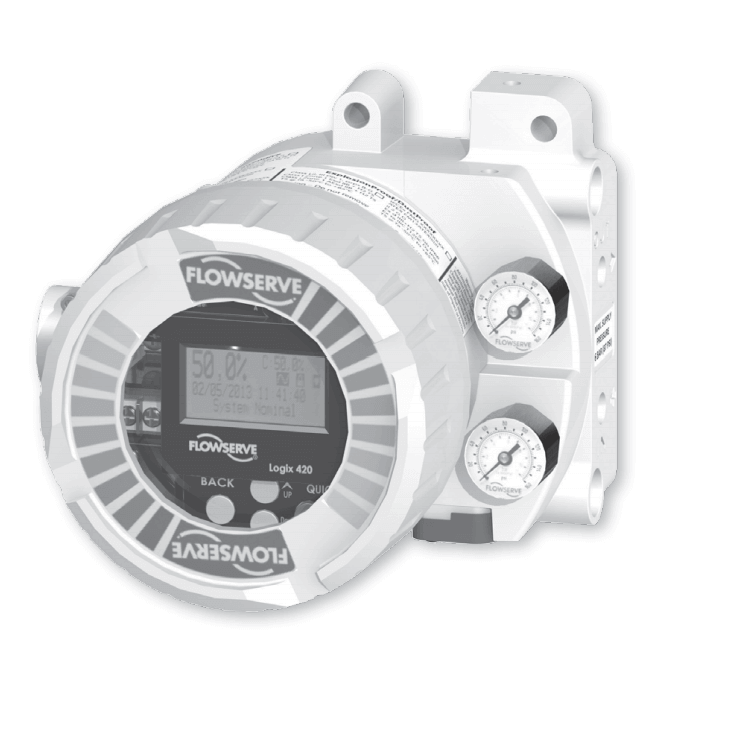

Le positionneur numérique Flowserve Logix 420 est un produit récemment lancé qui fournit une solution compacte et hautement compétitive pour les marchés à action – simple, antidéflagrant, – intrinsèquement sûr et non inflammable. Le positionneur numérique Flowserve Logix 420 utilise une technologie piézoélectrique avancée pour garantir d'excellentes performances et fiabilité. Le positionneur numérique Fl Flowserve Logix 420 peut être facilement configuré via un écran LCD (non standard), des boutons locaux, un logiciel HART portable ou ValveSight DTM. Les principaux secteurs d'application du positionneur numérique Flowserve Logix 420 sont : l'énergie électrique, l'industrie chimique, la conservation de l'eau, l'industrie générale et le pétrole et le gaz.
• Facilité d'installation et d'utilisation assurée par un étalonnage à un bouton -, utilisation facile
interface, écran LCD et logiciel ValveSight DTM
• Plus grande précision et fiabilité rendues possibles par des composants de précision,
contrôle de boucle et algorithmes de contrôle avancés
• Diagnostics en ligne complets et affichage intuitif de l'état de santé
• Conformité antidéflagrante aux installations Classe I Division 1 et ATEX Ex d,
conception à sécurité intrinsèque certifiée pour les applications de classe I Division 1 et Ex ia, plus
approbations non incendiaires
Le positionneur numérique Logix 420 est une entrée numérique à deux -fils 4-20 mA

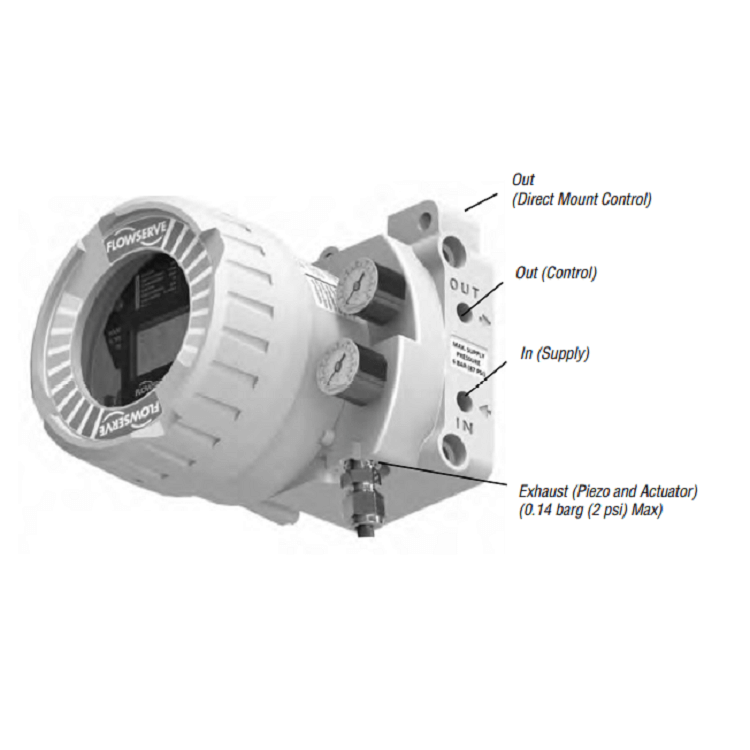

positionneur de vanne qui utilise le protocole HART pour permettre les communications à distance à deux – voies. Le positionneur est entièrement alimenté par le signal d'entrée 4-20 mA. Le courant Start-up doit être d'au moins 3,8 mA. Le positionneur est configurable via l'interface utilisateur locale, hand-held ou DTM. Le positionneur Logix 420 peut contrôler des actionneurs pneumatiques à simple action – avec des montages linéaires ou rotatifs.

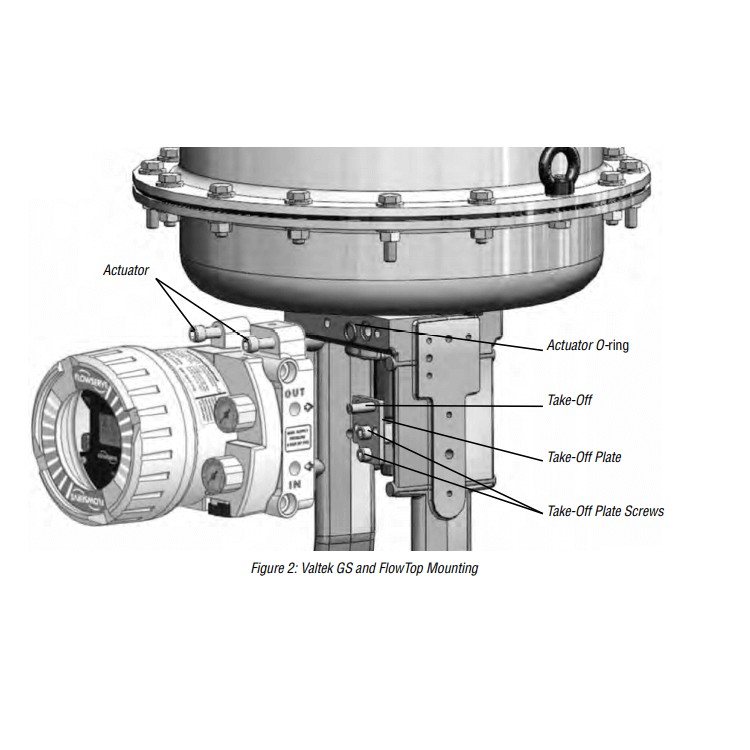

Le positionneur numérique Logix 420 est un instrument de rétroaction électronique et pneumatique en boucle fermée. Positionneur Logix 420 installé sur un seul actionneur linéaire à action – pour une action air-à-ouverte.
| Product Name | Flowserve Digital Positioner Logix 420 |
| Power Supply | Two-wire, 4-20 mA
10.0 VDC terminal voltage |
| Input Signal Range | 4 – 20 mA (HART) |
| Compliance Voltage | 10.0 VDC @ 20 mA |
| Effective Resistance | 500 Ω @ 20 mA Typical |
| Minimum Required Operating Current | 3.8 mA |
| Minimum Input Pressure | 1.5 Bar (22 PSI) |
| Maximum Input Pressure | Single Acting Relay – 6 Bar (87 PSI) |
| Output Pressure Range | 0 to 100% of air supply pressure |
| Feedback shaft Rotation | Min 15°, Max 90°
45° recommended for linear applications. |
| Operating Temperature Range | -52 to 85°C (-61.6 to 185°F) |
| Resolution | ≤ 0.25% |
| Linearity | +/-1.25% |
| Repeatability | ≤ 0.25% |
| Hysteresis | ≤ 1.0% |
| Deadband | ≤ 0.3% |
| Sensitivity | ≤ 0.25% |
| Stability | ≤ 0.4% |
| Long term drift | ≤ 0.5% |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
