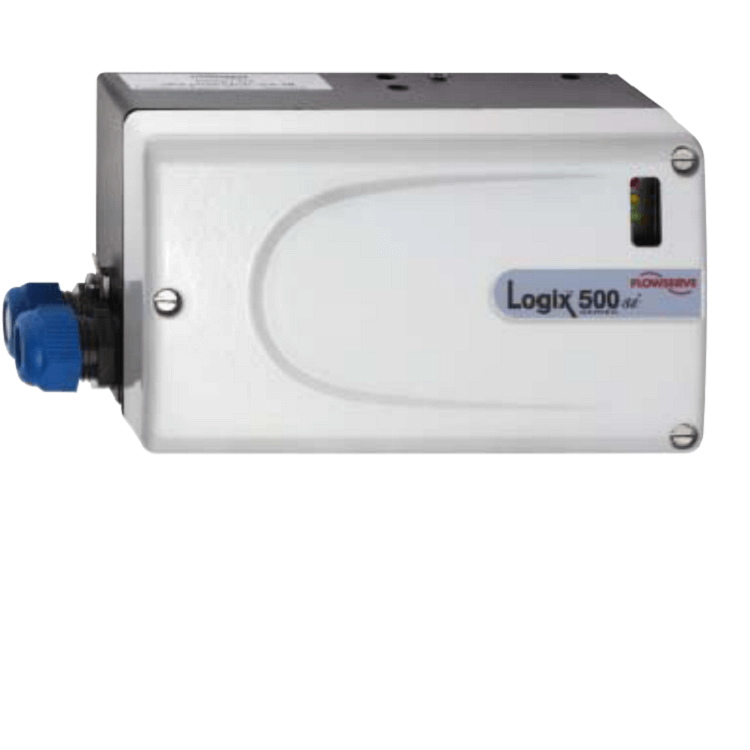

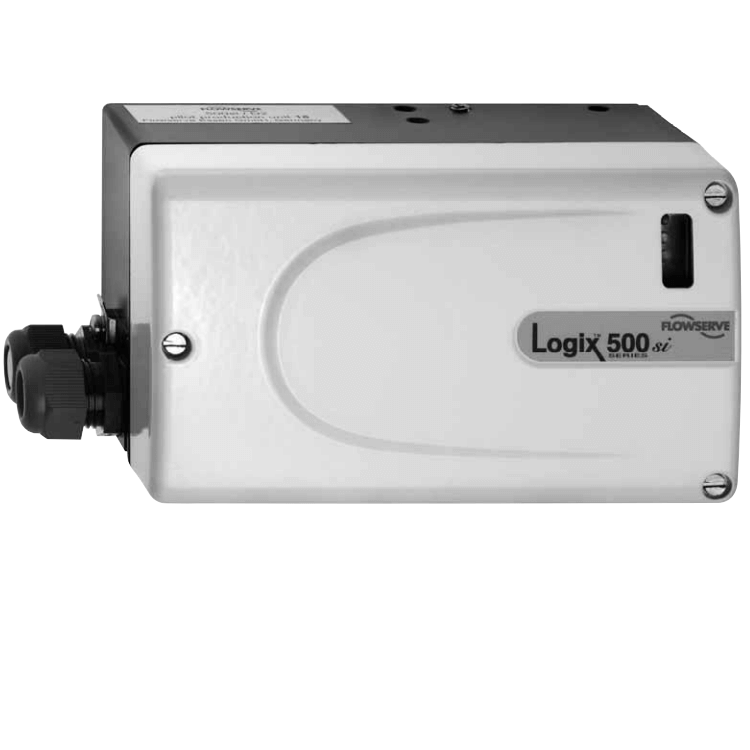

Positionneur numérique Flowserve Logix 520 Si

Le positionneur numérique Flowserve Logix 520 Si est un positionneur numérique de vanne à deux entrées -fil, 4-20 mA. Le positionneur numérique Flowserve Logix 520 Si utilise également le protocole HART pour permettre une communication à distance bidirectionnelle – avec le positionneur. Le positionneur numérique Flowserve Logix 520 Si contrôle des actionneurs à simple effet – avec des montages linéaires et rotatifs. Le positionneur numérique Flowserve Logix 520 Si est entièrement alimenté par le signal d'entrée 4-20 mA. Le signal d'entrée minimum requis pour fonctionner est de 3,6 mA.

caractéristiques du produit

Le positionneur numérique Flowserve Logix 520 Si est un positionneur numérique de vanne à deux entrées -fil, 4-20 mA. Le positionneur numérique Flowserve Logix 520 Si utilise également le protocole HART pour permettre une communication à distance bidirectionnelle – avec le positionneur. Le positionneur numérique Flowserve Logix 520 Si contrôle des actionneurs à simple effet – avec des montages linéaires et rotatifs. Le positionneur numérique Flowserve Logix 520 Si est entièrement alimenté par le signal d'entrée 4-20 mA. Le signal d'entrée minimum requis pour fonctionner est de 3,6 mA.

Le positionneur numérique Flowserve Logix 520 Si est insensible aux changements de pression d'alimentation et peut gérer des pressions d'alimentation de 1,5 à 6 barg (22 à 87 psig), un régulateur d'alimentation n'est généralement pas nécessaire ; cependant, dans les applications où la pression d'alimentation est supérieure à la pression nominale maximale de l'actionneur, un régulateur d'alimentation est requis pour abaisser la pression à la valeur nominale maximale de l'actionneur (à ne pas confondre avec la plage de fonctionnement). Un filtre à air coalescent est recommandé pour toutes les applications. en raison des tolérances étroites du positionneur.

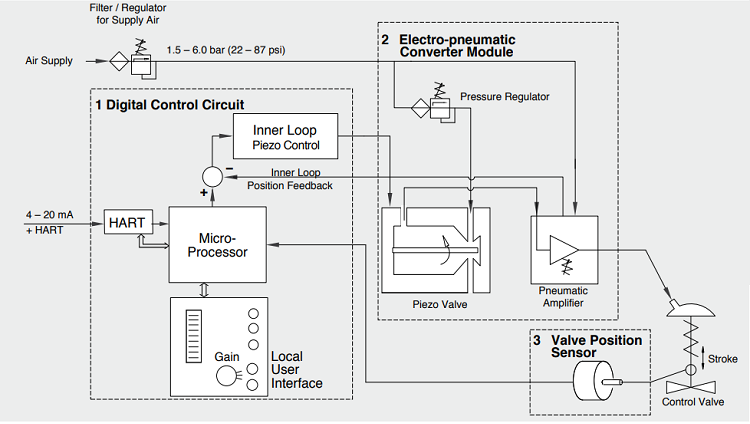

flowserve digital positioner logix 520 si 6

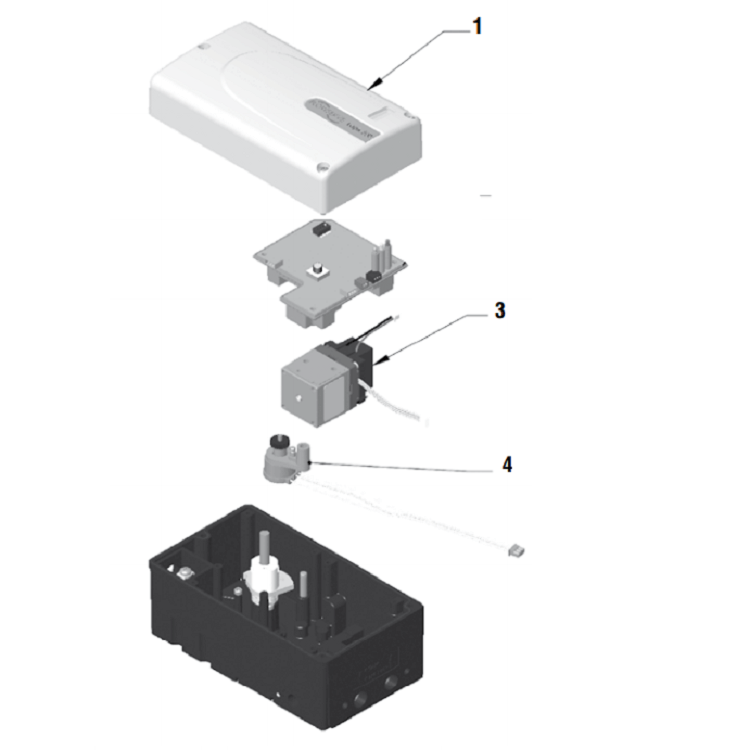

Le positionneur Logix 520si est un positionneur numérique qui intègre le protocole HART pour la communication. Le positionneur se compose de trois modules principaux :
1. Le module de contrôle électronique basé sur le microprocesseur – comprend
Communications HART et commutateurs d'interface utilisateur locaux directs
2. Le module convertisseur électro- basé sur la valve piézoélectrique-
3. Le capteur de position de vanne à résolution infinie.

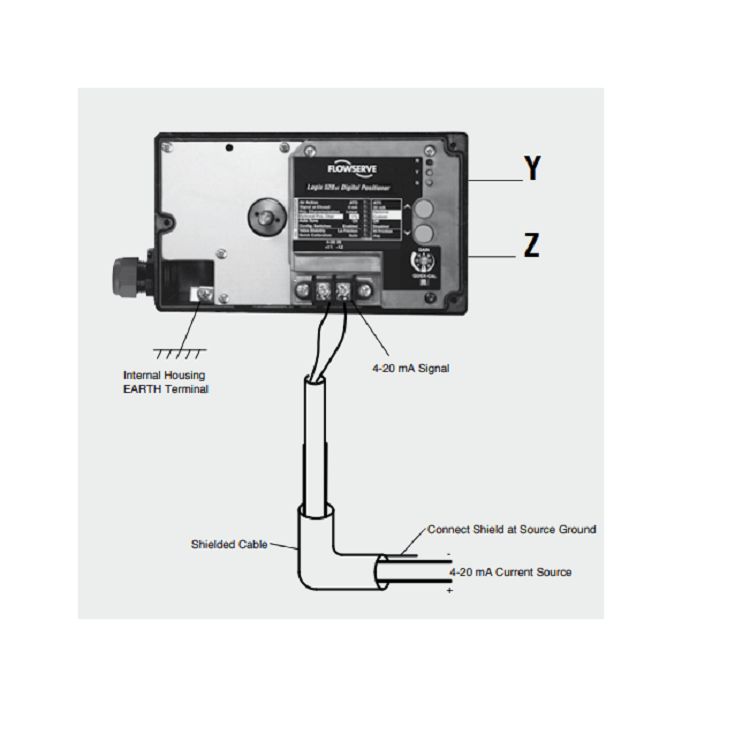

Le circuit de commande complet est alimenté par le signal de commande à deux fils -, 4-20 mA. Le module HART envoie et reçoit les communications numériques FSK HART superposées sur les fils de signal 4-20 mA fournissant des communications numériques distantes -way au microprocesseur. La commande analogique 4-20 mA est transmise au microprocesseur, où elle est comparée à la position mesurée de la tige de la vanne.

Paramètres du produit

Product Name Flowserve Digital Positioner Logix 520 Si
Input Signal Range 4 – 20 mA (HART)
Compliance Voltage 12 VDC
Voltage Supply (maximum) 30 VDC
Minimum Required Operating Current 3,6 mA
Feedback Shaft Rotation Min. 15°, max 90°

40° recommended for linear

applications

Air Supply Quality Free from moisture, oil and dust

per IEC 770 and ISA-7.0.01

Input Pressure Range 1,5 to 6,0 bar (22 to 87 psi)
Output Pressure Range 0 to 100% of air supply pressure
Linearity < +/- 1,0%
Resolution < 0,1%
Repeatability < 0,2%
Deadband < 0,2%

Application et service après-vente-

Les principaux domaines d&#39;application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d&#39;énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l&#39;eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente

Support en ligne et support technique vidéo.
