Les vannes à siège simple siège à guidage par le haut KOSO 551T /JIS10K et ANSI classe 150 uniquement sont compactes et structurées de manière simple. Les vannes à siège simple siège à guidage par le haut KOSO 551T/JIS10K et ANSI classe 150 uniquement sont utilisables dans un large éventail d'applications, y compris tous les services de liquide sans cavitation- ainsi que les services de vapeur et de gaz qui répondent aux réglementations en matière de bruit. Visant une livraison rapide et des prix bas, 551T est limité à JIS 10K, ANSI (JPI) 150 lb.
Les vannes à siège simple siège à guidage supérieur KOSO 551T/JIS10K et ANSI classe 150 uniquement sont des vannes à siège et l'une des vannes les plus largement utilisées. Sa popularité est due au frottement entre les surfaces d'étanchéité lors de l'ouverture et de la fermeture. Petite force, relativement durable, petite hauteur d'ouverture, facile à fabriquer, entretien pratique, non seulement adapté aux moyennes et basses pressions, mais également aux hautes pressions. Le principe de fermeture du robinet à soupape est de s'appuyer sur la pression de la tige de la vanne pour que la surface d'étanchéité du disque et la surface d'étanchéité du siège de vanne s'ajustent étroitement pour empêcher le fluide de s'écouler.

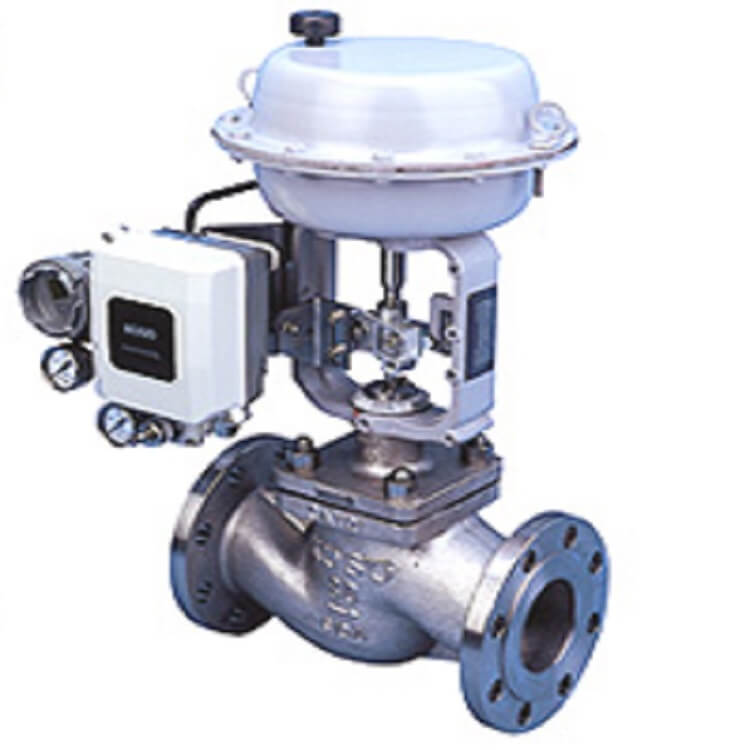

Vannes à siège simple à guidage par le haut KOSO 551T/JIS10K et ANSI classe 150 uniquement
(1) La structure du robinet d'arrêt est plus simple que celle du robinet-vanne et il est plus pratique à fabriquer et à entretenir.
(2) La surface d'étanchéité n'est pas facile à porter et à rayer, et les performances d'étanchéité sont bonnes. Il n'y a pas de glissement relatif entre le disque de vanne et la surface d'étanchéité du corps de vanne lors de l'ouverture et de la fermeture, de sorte que l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.
(3) Lors de l'ouverture et de la fermeture, la course du disque est faible, de sorte que la hauteur de la vanne d'arrêt-off est inférieure à celle du robinet-vanne, mais la longueur de la structure est plus longue que celle du robinet-vanne.
(4) Le moment d'ouverture et de fermeture est grand, l'ouverture et la fermeture sont laborieuses et le temps d'ouverture et de fermeture est plus long.
(5) La résistance du fluide est grande, car le passage du milieu dans le corps de vanne est relativement tortueux, la résistance du fluide est grande et la consommation d'énergie est grande.
(6) Lorsque la pression nominale du sens d'écoulement du fluide est PN≤16MPa, le débit en aval est généralement adopté et le fluide s'écoule vers le haut depuis le dessous du clapet de la vanne ; lorsque la pression nominale PN≥20MPa, le flux inverse est généralement adopté, et le milieu s'écoule vers le bas depuis le haut du clapet. Afin d'augmenter les performances d'étanchéité. Lorsqu'il est utilisé, le fluide de la vanne d'arrêt -off ne peut s'écouler que dans un sens et ne peut pas changer le sens du flux.
(7) Le disque de soupape est souvent érodé lorsqu'il est complètement ouvert.
| Product name | KOSO 551T Top Guided Single Seat Globe Valves/JIS10K and ANSI class 150 only |
| Body type | 551T Globe type |
| Body size | 3/4″(20A) to 3″(80A) |
| Plug size | 1/4″(8A) to 3″(80A) |
| Body rating | ANSI Class 150, JIS 10K |
| Fluid temperature | -5 to +200° |
| Connections | Flanged (RF, RTJ), Butt Weld, Socket Weld. |
| Body materials | SCPH2/WCB, SCPH21/WC6, SCPL1/LCB, SCS13A/CF8, SCS14A/CF8M, etc. |
| Trim materials | SUS316, SUS316+Stellite, SUS316+TFE etc. |
| Rangeability | 50:1 to 30:1 |
| Flow characteristics | Modified Eq% |
| Leakage | Metal seat Rated Cv × 0.01% ANSI Class VI
Soft seat Bubbletight ANSI Class VI |
Les vannes de régulation sont principalement utilisées dans les domaines suivants :
1. Équipement pétrolier
2. Centrale hydroélectrique
3. Métallurgie
4. Océan
5. Nourriture et médicaments
6. Architecture rurale et urbaine
7. Chauffage rural et urbain
8. Protection de l'environnement
9. Gaz
10. Pipeline
