Le positionneur de vanne intelligent KOSO KGP5000 est un dispositif de commande monté sur l'actionneur pneumatique pour une vanne de commande, qui positionne une vanne de commande en fonction d'un signal d'entrée électrique de 4 à 20 mA provenant d'un système de commande de niveau – ou d'un dispositif de commande. Positionneur de vanne intelligent KOSO KGP5000 Le système de contrôle de retour de position qui reçoit un signal de retour mappé sur la course de vanne souhaitée et compare à la fois le signal d'entrée et le signal de retour permet un positionnement précis d'une vanne de régulation. Le positionneur de vanne intelligent KOSO KGP5000 est possible d'utiliser ce positionneur afin de faire fonctionner divers types d'actionneurs pneumatiques tels que les actionneurs à mouvement simple et double -, linéaires et rotatifs.

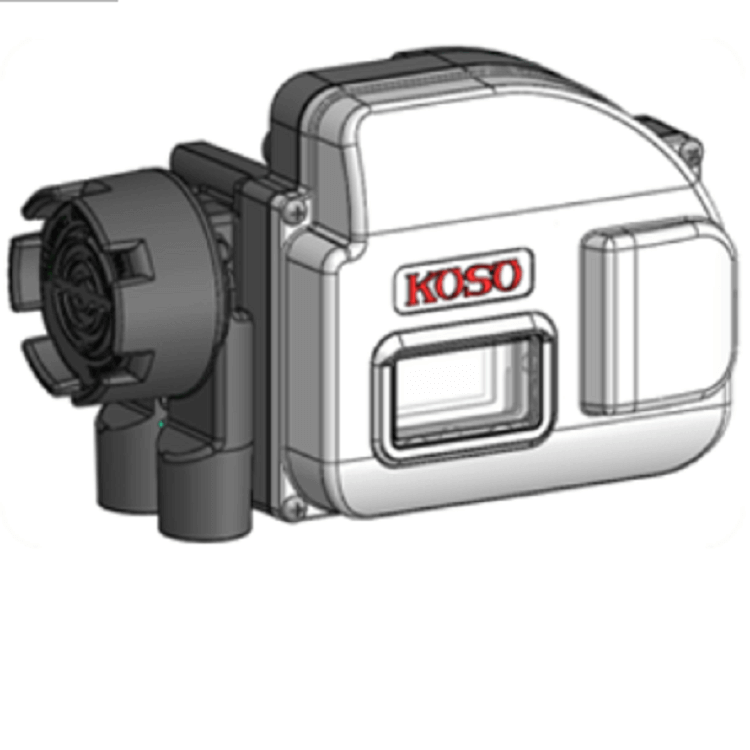

Positionneur de vanne intelligent KOSO KGP5000

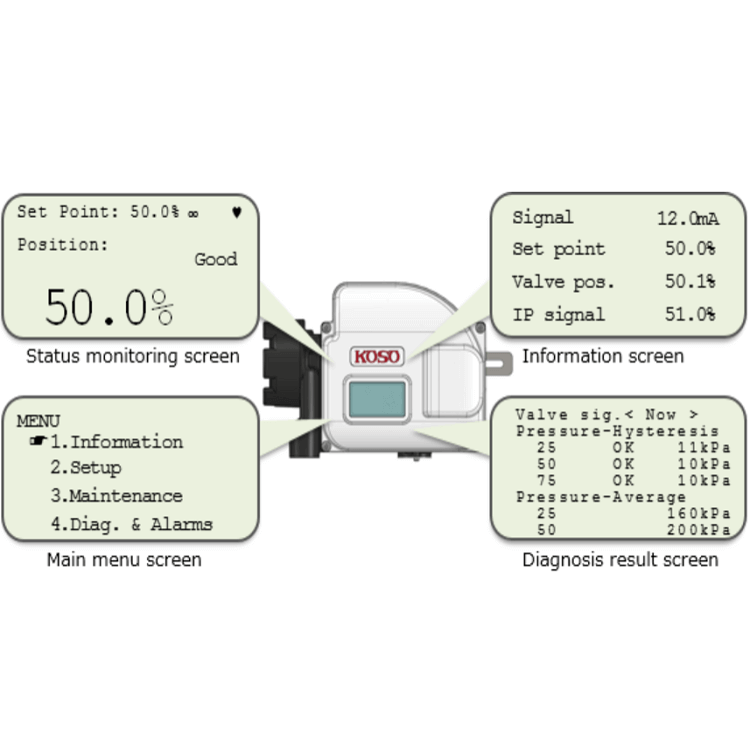

Grand écran LCD – ＆ configuration facile par « Full autotune »
L'interface utilisateur locale avec un grand écran LCD graphique permet à elle seule d'effectuer toutes les opérations telles que la configuration, le réglage, la surveillance d'état, l'exécution de diagnostics, etc.
La fonction de « réglage automatique complet » peut définir automatiquement le zéro de & points de plage et sélectionner les paramètres de contrôle PID optimaux par réglage automatique.
Contrôle de vanne stable à l'aide d'un algorithme de contrôle avancé
Le contrôle PID avancé sélectionne les paramètres appropriés en fonction de la taille de la déviation et de la direction.
Les valeurs prédéfinies des paramètres PID sont fournies pour les actionneurs linéaires ou rotatifs.
Fonctions de diagnostic et d'alarme pour la réduction des coûts de maintenance
Le diagnostic en ligne des vannes permet de passer de la maintenance en cas de panne à la maintenance préventive en passant par la surveillance de l'état.
Le diagnostic hors ligne vérifie l'état de la vanne de régulation via des capteurs de pression.
Le concept de diagnostic des vannes à l'aide de signatures de vannes simplifiées
All-in-une conception pour la réduction des problèmes liés à l'inventaire-
Conforme à la dernière communication numérique "HART7"
Fonction d'émetteur de position Built-in
Applicable à la fois à l'actionneur simple et double- uniquement via la commutation entre le mode simple et double sur le relais pilote
Le positionneur de vanne intelligent KOSO KGP5000 est un dispositif de commande monté sur l'actionneur pneumatique pour une vanne de commande, qui positionne une vanne de commande en fonction d'un signal d'entrée électrique de 4 à 20 mA provenant d'un système de commande de niveau – ou d'un dispositif de commande. Positionneur de vanne intelligent KOSO KGP5000 Le système de contrôle de retour de position qui reçoit un signal de retour mappé sur la course de vanne souhaitée et compare à la fois le signal d'entrée et le signal de retour permet un positionnement précis d'une vanne de régulation. Le positionneur de vanne intelligent KOSO KGP5000 est possible d'utiliser ce positionneur afin de faire fonctionner divers types d'actionneurs pneumatiques tels que les actionneurs à mouvement simple et double -, linéaires et rotatifs.
Le positionneur de vanne intelligent KOSO KGP5000 utilise un positionneur de technologie numérique pour exécuter les fonctions suivantes : contrôleur PID avancé, interface utilisateur locale utilisant l'écran LCD et diagnostic à l'aide d'un potentiomètre et d'une technologie de détection de capteur de pression interne. Ces fonctions facilitent l'installation et l'étalonnage, une surveillance efficace et une gestion efficace des processus liés à l'exploitation et à la maintenance.
| Input signal | 4~20mADC | Compliance voltage [email protected] Split range available |
| Transfer characteristics | Linear / EQ / QO / User custom setup (19 points) | |
| Position transmitter output | 4~20mADC | Power supply 17~31VDC
Alarm output *according to NAMUR043 |
| Attachment | Linear / Rotary / actuators according to IEC60534-6 VDI/VDE3845 | |
| Travel range
|
Linear | 12~100mm *Strokes above 100mm with special kits |
| Rotary | 40~100deg | |
| Action | Single / Double *Pilot relay is available on direct acting only | |
| Supply pressure | 140~800kPa (1.4~8bar , 20~116psi) | |
| Weight | 3.0kg(without pressure gauge block)，3.3kg(with pressure gauge block) | |
| Operating humidity range | 5~95%R.H.(non-condensed) | |
| Maximum output capacity | 165Nl/[email protected], 370Nl/[email protected] | |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
