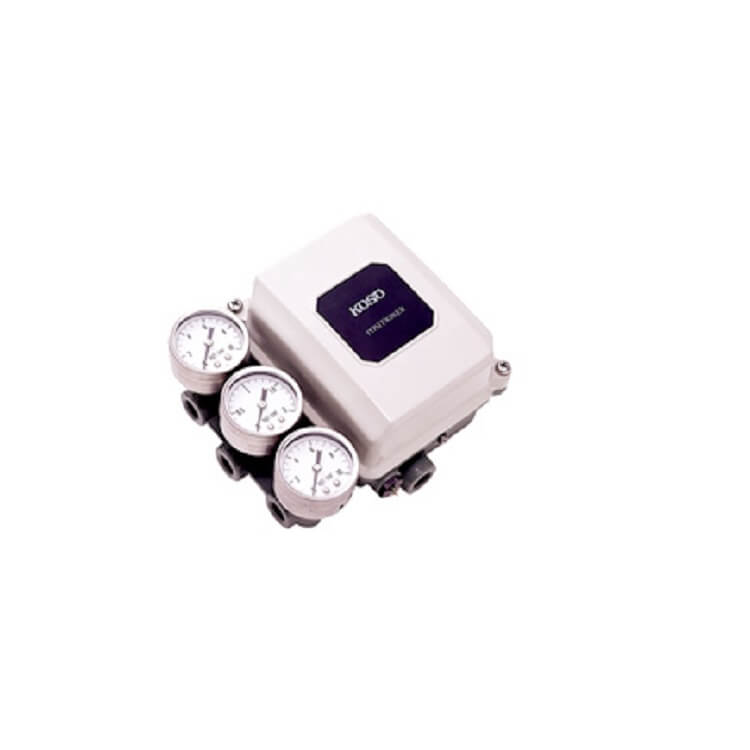

Le positionneur pneumatique KOSO PP800 pneumatique- est de la même série que l'EP800, mais son principe de fonctionnement est avec un signal pneumatique (20 à 100Kpa). Le positionneur pneumatique KOSO PP800 pneumatique- a également des types à double action – et à action simple -. Le positionneur pneumatique KOSO PP800 pneumatique- peut être divisé en type PPA800 à action simple- et PPC800 à action double-. Le positionneur pneumatique KOSO PP800 pneumatique- a une coque résistante aux intempéries.
(1) Il est utilisé dans des systèmes de réglage importants qui nécessitent une qualité de réglage élevée pour améliorer la précision de positionnement et la fiabilité de la vanne de réglage.
(2) Utilisé dans les cas où la différence de pression entre les deux extrémités de la vanne est importante (△p>1MPa). Augmentez la force de sortie de l'actionneur en augmentant la pression de la source d'air pour surmonter la force de déséquilibre générée par le liquide sur le noyau de la vanne et réduire l'erreur de course.
(3) Lorsque le milieu à régler est à haute température, haute pression, basse température, toxique, inflammable et explosif, afin d'éviter les fuites externes, la garniture est souvent pressée fermement, de sorte que le frottement entre la tige de la vanne et la garniture est relativement grand. Utilisez le positionneur pour surmonter le décalage temporel.
(4) Lorsque le fluide à régler est un fluide visqueux ou contient des matières solides en suspension, le positionneur peut surmonter la résistance du fluide au mouvement de la tige de vanne.
(5) Il est utilisé pour réguler les vannes de grand diamètre (Dg>100mm) pour augmenter la poussée de sortie de l'actionneur.
(6) Lorsque la distance entre le régulateur et l'actionneur est supérieure à 60 m, le positionneur peut surmonter le retard de transmission du signal de commande et améliorer la vitesse de réponse de la vanne.
(7) Utilisé pour améliorer les caractéristiques de débit de la vanne de régulation.
(8) Lorsqu'un régulateur contrôle deux actionneurs pour mettre en œuvre un contrôle de plage divisé-, deux positionneurs peuvent être utilisés pour accepter respectivement des signaux d'entrée bas et des signaux d'entrée élevés, et un actionneur agira en plage basse et l'autre en plage haute.
Product name | KOSO PP800 Pneumatic-Pneumatic Positioner | |
Type | PPA800 for single acting | PPC800 for Double acting |
Input signal | 20-100,20-60,60-100kPa | |
Air supply | 140 to 700 KPa | |
Application | Linear-motion Valve/Rotary-motion Valve/Long-stroke Valve | |
Linearity | +/-1.0% | +/-1.5% |
Hysteresis | 0.5% | 0.8% |
Response Level | 0.1% | 0.2% |
Repeatability | 0.2% | 0.3% |
Air consumption | 5Nl/min. at sup.140kPa | 15Nl/min. at sup.400kPa |
Max. capacity | 175Nl/min. at sup.140kPa | 400Nl/min. at sup.400kPa |
Enclosure | Weather proof | |
Environment temp. | Standard:-20 – 80/ Low temp.:-50 – 60/ High temp.:0 to 100 deg.C |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
