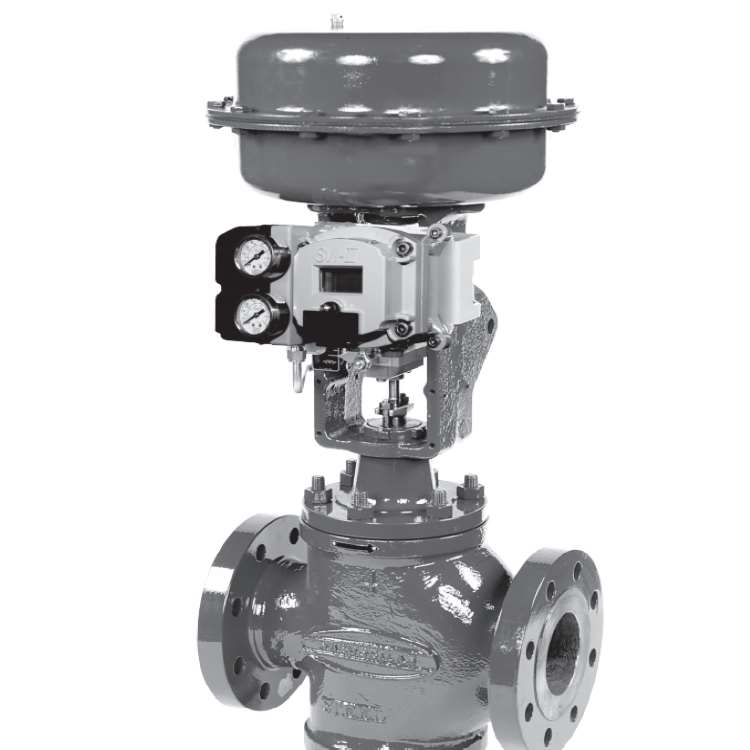

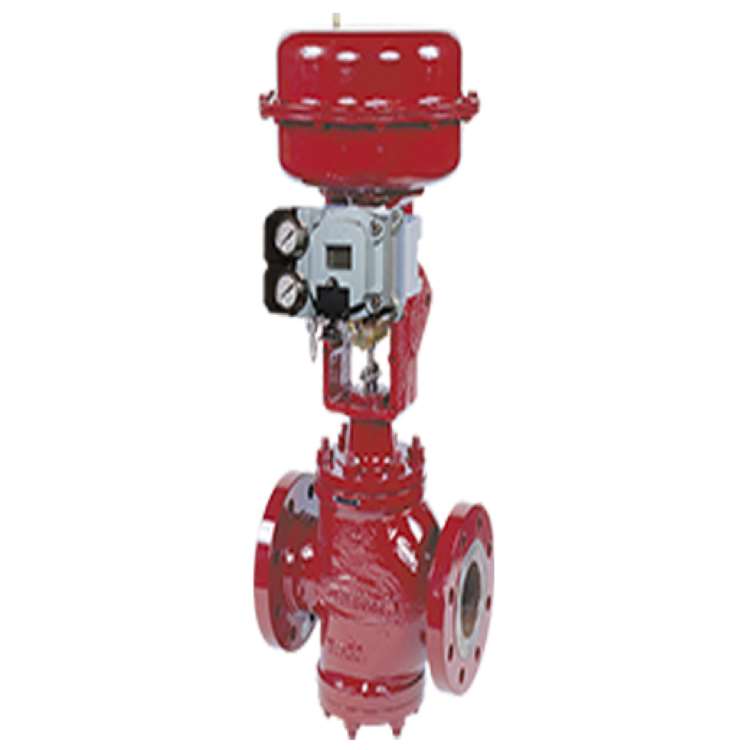

Vanne à double orifice Masoneilan série 10000

Vanne à double orifice Masoneilan série 10000 de GE Oil & Les gaz sont des conceptions semi-équilibrées, offrant des chutes de pression admissibles élevées, des exigences de poussée d'actionneur réduites et de grandes zones d'écoulement pour gérer efficacement les applications de fluides sales. La vanne à double orifice Masoneilan série 10000 est conçue pour une entrée par le haut et par le bas, permettant un accès rapide à la garniture de clé et aux composants souples. Cela permet également un accès facile aux guides supérieur et inférieur pour la réparation ou le remplacement.

Caractéristiques du produit:

Les vannes à double orifice Masoneilan série 10000 de GE Oil & Gas sont des conceptions semi-équilibrées, offrant des chutes de pression admissibles élevées, des exigences de poussée d'actionneur réduites et de grandes zones de débit pour gérer efficacement les applications de fluides sales. La vanne à double orifice Masoneilan série 10000 est conçue pour une entrée par le haut et par le bas, permettant un accès rapide à la garniture de clé et aux composants souples. Cela permet également un accès facile aux guides supérieur et inférieur pour la réparation ou le remplacement.

masoneilan 10000 series double port valve 6

La vanne à double orifice de la série Masoneilan 10000 présente les caractéristiques suivantes :
Performances et fiabilité améliorées
Les guides supérieurs et inférieurs séparés de la série Masoneilan 10000 fournissent un bouchon robuste
et support de tige sur toute la plage de course de la vanne. Il en résulte un excellent contrôle de l'étranglement
caractéristiques et haute fiabilité du produit.
Capacité de chute de pression élevée
La vanne à double orifice Masoneilan série 10000 offre une construction de garniture semi-équilibrée, qui permet une application dans des applications à chute de pression plus élevée en utilisant un actionnement standard. Cela permet également de réduire la complexité du produit ainsi que la taille et le poids de l'ensemble.
Conception de service sale
Les grandes zones d'écoulement dans la conception de la série 10000 en font un excellent choix pour les applications impliquant des fluides sales. Des particules étrangères peuvent traverser la vanne sans affecter négativement les performances de contrôle.
Émissions réduites
La série 10000 peut être fournie avec la conception d'emballage Masoneilan LE pour fournir des performances à faibles émissions conformes à diverses réglementations environnementales dans le monde entier.
Conformité NACE
La construction pour les applications de service acide conformément à la norme NACE MR 0103 est facilement disponible. Des applications exigeant la conformité à MR 0175, 2003 Rev ou ISO 15156 peuvent également être fournies.

masoneilan 10000 series double port valve 7

Paramètres du produit :

Model Masoneilan 10000
Flow Direction All trim:Flow through both ports
Body Type: Double seat globe
Body Bonnet & Lower Flange Type: Bolted
Bonnet & Lower Flange Materials: Carbon steel
Materials: Stainless steel
Materials: Chrome-molybdenum steel
Plug type Double seat
V-port or contoured
Seat ring Threaded
Guide Heavy top and bottom guiding
Capacity Full area
Reduced capacity (0.4 factor)
C vrapport 50:1
Flow characteristics Equal percentage
Quick opening
Linear
Actuator Type Spring diaphragm

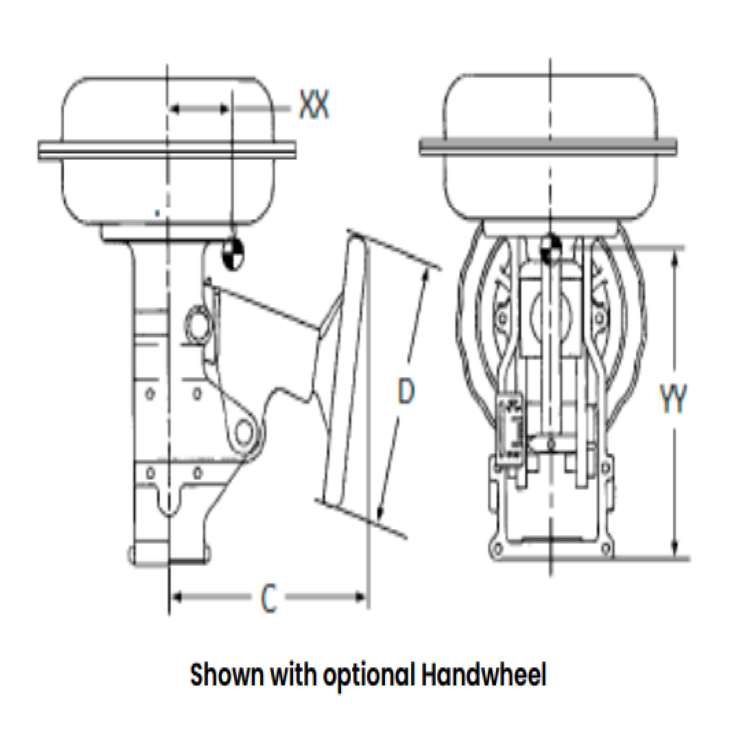

Actuator Handwheel Optional

Application et service après-vente- :

Industries applicables de la vanne à double orifice Masoneilan série 10000
Raffinage, Pétrochimie.

Applications clés : Distillation, Hydrotraitement, Reformage, Craquage, Secondaire, Mélange, Trempe &Fractionnement, Compression de gaz de charge, Séparation.

Après -Service de vente
Support en ligne et support technique vidéo.
