La vanne de régulation rotative Masoneilan série 31000 est une vanne de régulation doublée pfa- avec un tiroir rotatif excentrique offrant une capacité de rotation -off serrée, une faible résistance dynamique et un excellent contrôle. Le milieu approprié pour la vanne est l'acide fluorhydrique et l'acide sulfurique. Les vannes de régulation rotatives Masoneilan série 31000 sont des vannes de régulation à robinet excentrique doublées de PFA- pour les applications contre la corrosion.
La vanne de régulation rotative Masoneilan série 31000 présente les caractéristiques suivantes :
Performance excellente:

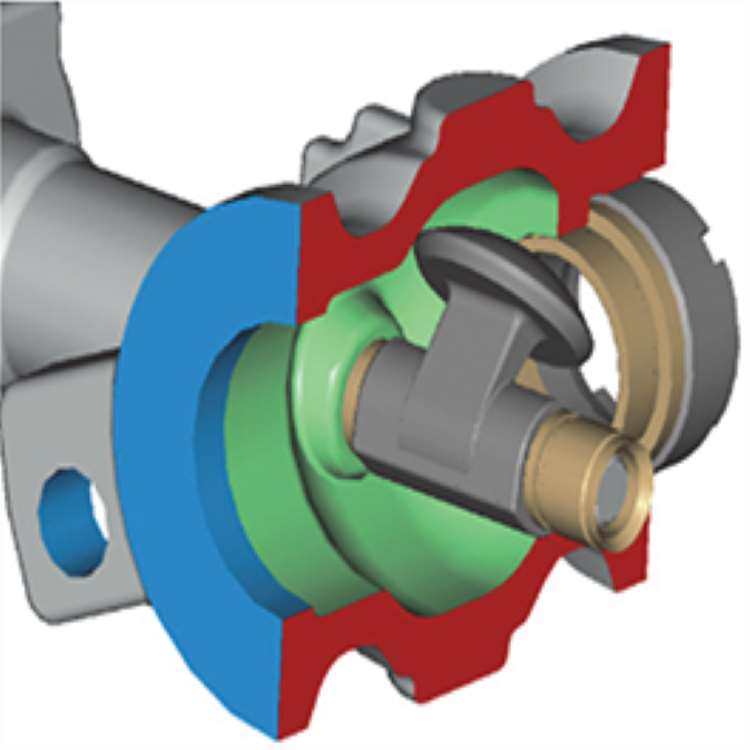

La conception du bouchon rotatif excentrique offre une excellente précision de contrôle d'étranglement, de faibles forces dynamiques et une fermeture étanche. Le modèle d'écoulement direct se traduit par des capacités de débit élevées.
Résistance à la corrosion:
Le revêtement PFA avec une épaisseur de paroi minimale garantie offre une résistance à la plupart des fluides corrosifs.
Émissions fugitives réduites :

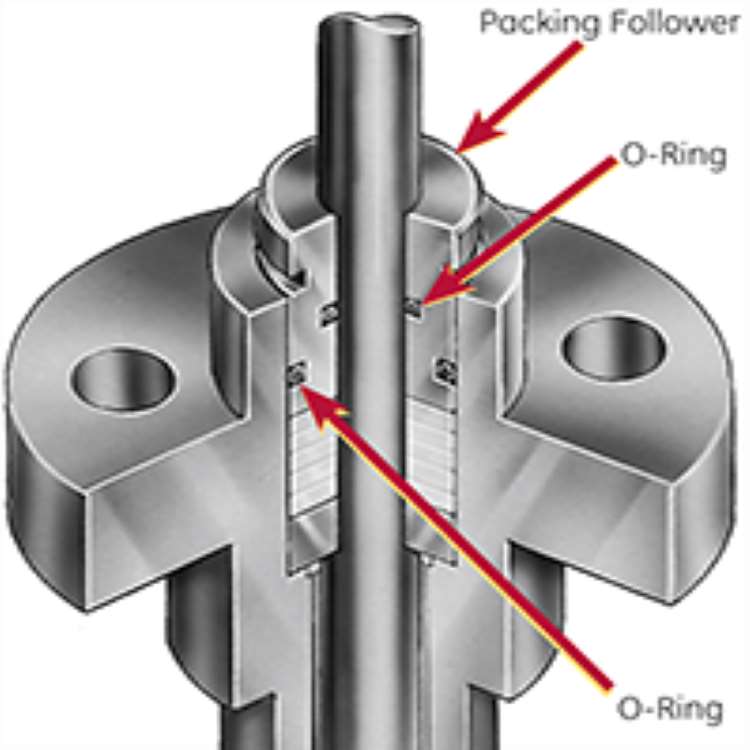

La conception rotative réduit intrinsèquement l'usure de la garniture par rapport à une vanne linéaire typique. De plus, la conception standard comprend une garniture PTFE/Graphite, des anneaux en chevron, soutenus par un double suiveur d'anneau O- pour offrir une fiabilité accrue dans les applications corrosives.
Facilité d'entretien:
Les dimensions compactes et la conception légère permettent une installation et un retrait faciles sans compromettre les forces de tuyauterie.
Fiabilité:

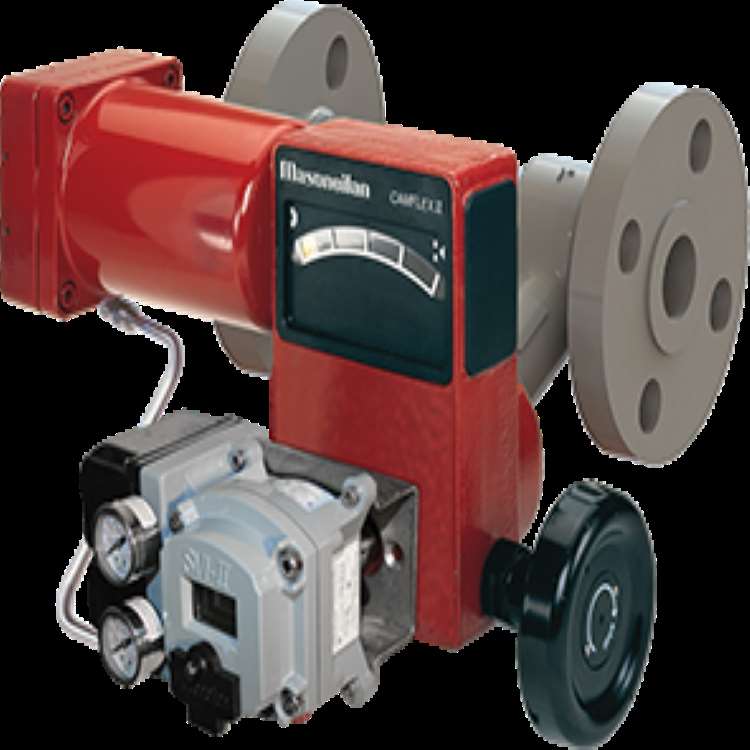

Les rainures en queue d'aronde assurent un ancrage mécanique entre le corps métallique et le revêtement PFA pour garantir des performances élevées sous vide et à haute température. Le puissant actionneur à membrane roulante éprouvé sur le terrain fournit une action positive fail-safe. La tringlerie de l'actionneur est totalement fermée et est livrée avec un volant combiné et une butée de fin de course réglable avec mécanisme de verrouillage. Tous les actionneurs sont disponibles avec une gamme complète d'options et d'accessoires.
Lors de l'entretien, utilisez toujours des pièces de rechange Masoneilan. Les pièces sont disponibles auprès de votre représentant Baker Hughes local ou de votre bureau de vente. Lors de la commande de pièces, incluez toujours les numéros de modèle et de série indiqués sur la plaque signalétique.
L'utilisation des outils de montage est recommandée pour simplifier les travaux de démontage et de remontage. Ceux-ci sont répertoriés dans les figures 2 et 3 et peuvent être obtenus auprès du service des pièces de Baker Hughes Masoneilan.
Paramètres du produit :
| Model | Masoneilan 31000 |
| Sizes | 1” through 3”(25 through 80 mm) |
| Ratings and Connections | Flanged ANSI 150,UNI-DIN 10-16 |
| Body Materiala | Cast iron PFA lined |
| Actuator | Model 35 spring-opposed rolling diaphragm |
| Trim | Eccentric rotary plug |
| Inherent Characteristics | Linear |

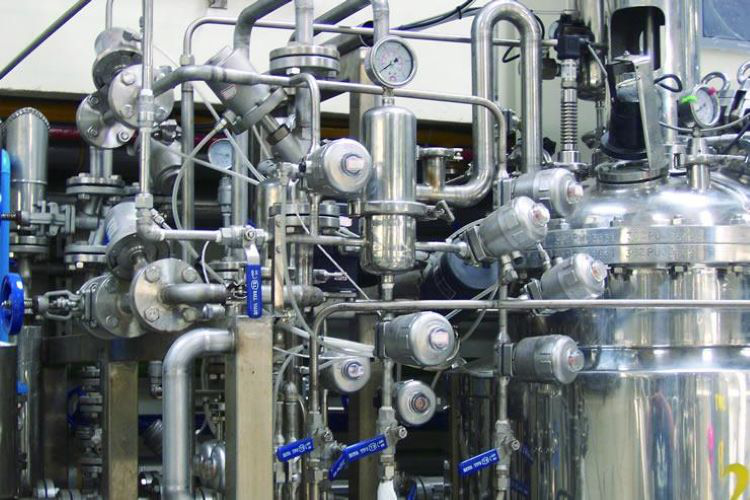

Industries applicables de la vanne de régulation rotative Masoneilan série 31000
Produits chimiques, pétrochimie, pâtes/Paper.
Applications clés : Distillation, Hydrotraitement, Reformage, Craquage, Secondaire, Mélange, Trempe &Fractionnement, Compression de gaz de charge, Séparation.
Support en ligne et support technique vidéo.
