Les vannes papillon à triple décalage de la série Masoneilan 33000 intègrent une conception brevetée avec une fabrication de pointe pour fournir des fonctionnalités à triple décalage hautes performances qui permettent une fermeture étanche bi-directionnelle et isolante sous une large gamme de pressions et de températures pour les applications de contrôle et sur /off. Le troisième angle de décalage du disque, ainsi qu'une surface d'assise en métal – à – en métal, permettent un frottement minimal pour permettre une fermeture étanche à l'isolement lorsqu'il est utilisé à la fois dans les applications sur /off, ainsi que dans les applications de vannes de régulation à étranglement élevé. Les vannes papillon à triple excentration de la série 33000 Masoneilan série 33000 offrent un degré élevé de performances zéro fuite, avec une conception moins coûteuse par rapport aux technologies de vannes à vanne, à clapet ou à bille plus grandes utilisées dans de nombreuses applications d'isolement.
Faible friction, zéro fuite

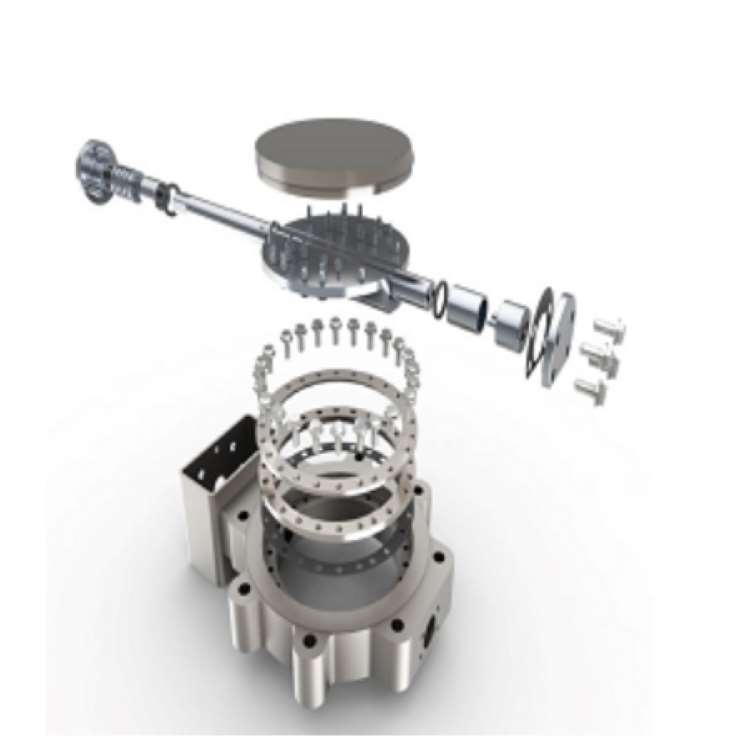

Notre technologie brevetée de siège et de joint permet une vanne plus fiable utilisant un joint métallique robuste- à – pour obtenir les certifications de résistance au feu API 607 et ISO EN 10497, tout en atteignant zéro fuite bi-directionnelle. La fabrication avancée des composants du siège dans une conception conique décalée permet un frottement minimal lors de l'étranglement, jusqu'au moment final de fermeture lorsque le siège de soupape entre en contact avec le disque.
Cv pleine capacité
Une conception axée sur la technologie d'étanchéité conique circulaire signifie une meilleure assise à faible friction – avec une capacité de débit maximale (Cv). Les conceptions traditionnelles utilisent des joints elliptiques, qui créent une plus grande traînée, un frottement et une interférence de profil d'écoulement, entraînant une usure accrue et une réduction de la capacité de débit totale de la vanne
Faibles émissions

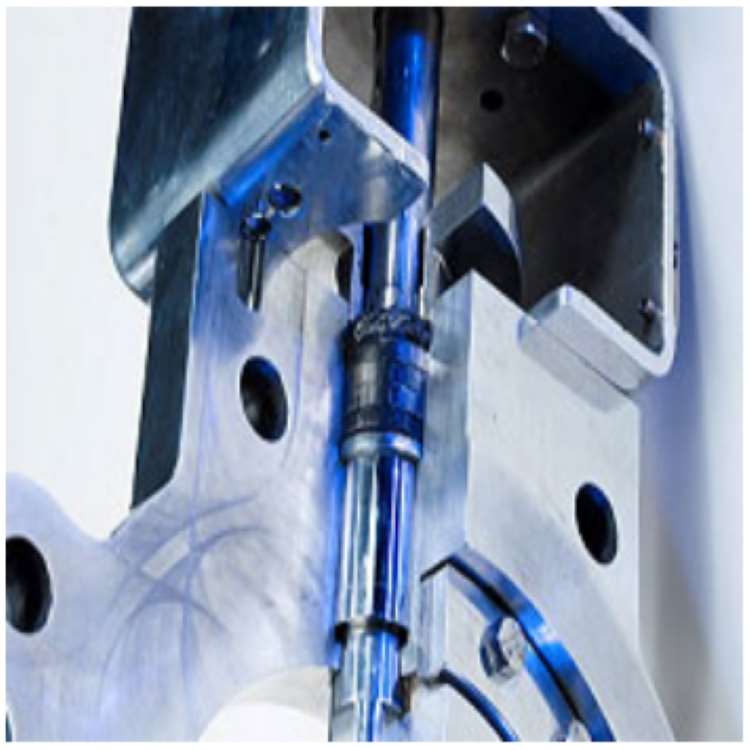

La série 33000 est conforme aux spécifications certifiées EPA Method 21 à faible fuite (Low-E) et aux spécifications d'émissions fugitives ISO suivant ISO-15848 dans des conditions d'hélium et de méthane. Le mouvement rotatif d'une vanne papillon introduit intrinsèquement moins de débris externes (poussière) dans la boîte de garniture par rapport à une vanne linéaire, et produit moins d'usure contre les composants d'étanchéité pour assurer une réduction des émissions à plus long terme.
Applications spécialisées

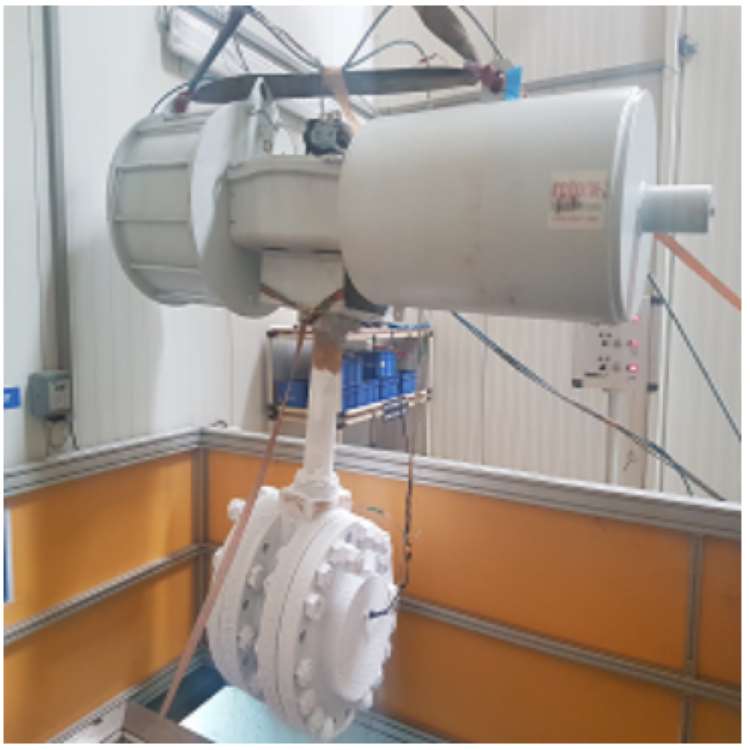

Conçues avec des sièges métalliques – à – et une conception de chapeau étendu en option, les vannes papillon à triple excentration de la série Masoneilan 33000 sont idéales pour maintenir des performances sans fuite dans des conditions difficiles, y compris des conditions cryogéniques au GNL (-196 C) et des environnements résistants au feu nécessitant API 607 et ISO EN 10497 attestation.
| Model | Masoneilan 31000 | ||||
| Valve Size | Actuator | ||||
| Type | Effective area | Stroke | Spring range | Max. Supply Pressure |
|
| 3“ CL 150 | 33 Size B | 450 cm2 (70 sq. in) | 66.5 mm ( 2” 5/8) | 7 – 16 psi | 2.4 bar (35 psi) |
| 3” CL 300, 4” CL 150 |
33 Size C | 900 cm2 (140 sq. in) | 66.5 mm ( 2” 5/8) | 9 – 16 psi | |
| 4” CL 300, 6” & 8” |
31/32 Size D | 387 cm2 (60 sq. in) | 101.6 mm (4 “) | 12-28 psi | 3.45 bar (50 psi) |
| 17-40 psi | 4.83 bar (70 psi) | ||||
| 29-68 psi | 6.21 bar (90 psi) | ||||
Industries applicables des vannes papillon à triple excentration de la série Masoneilan 33000
GNL, GNL cryogénique, Raffinage, Pétrochimie, Énergie.
Applications clés : Isolement, cryogénie, distillation, hydrotraitement, reformage, craquage, secondaire, mélange, trempe &Fractionnement, compression de gaz de charge, séparation.
Support en ligne et support technique vidéo.
