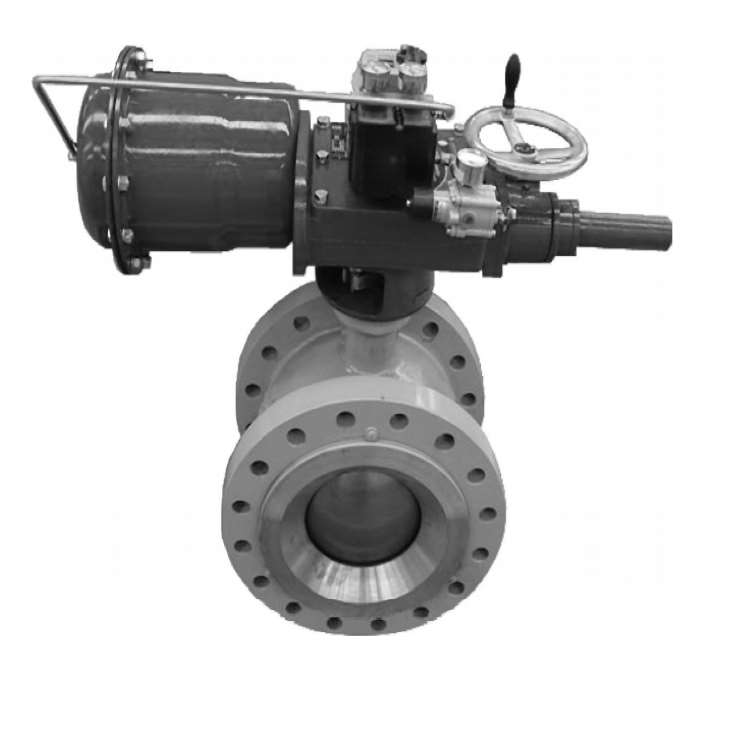

Ces vannes à boisseau sphérique de contrôle -portées V- haute capacité offrent une capacité d'étranglement automatique avec des options d'arrêt flexibles, des besoins de maintenance simplifiés et une fiabilité opérationnelle améliorée du robinet à boisseau sphérique de contrôle Masoneilan 36005 série V-Max. les caractéristiques de conception offrent des avantages substantiels.
Ces vannes à boisseau sphérique de contrôle -portées V- haute capacité offrent une capacité d'étranglement automatique avec des options d'arrêt flexibles, des besoins de maintenance simplifiés et une fiabilité opérationnelle améliorée du robinet à boisseau sphérique de contrôle Masoneilan 36005 série V-Max. les caractéristiques de conception offrent des avantages substantiels.
La vanne à boisseau sphérique de contrôle Masoneilan 36005 série V-Max présente les caractéristiques suivantes :
Alignement simplifié. Les brides à face surélevée intégralement moulées de la vanne (conformément aux normes de classe ASME 150 ou 300) éliminent le besoin de longs tirants, simplifiant considérablement le processus d'alignement.
Flexibilité d'installation. Pour répondre à une variété de besoins d'applications, la vanne à boisseau sphérique de contrôle Masoneilan 36005 Series V-Max est disponible avec deux dimensions de face – à – : la construction standard est conforme aux normes ISA S75.04 et IEC 534-3-2 et un modèle court est conforme à la norme ANSI B16.
Capacités de débit améliorées. Un modèle d'écoulement direct – fournit des capacités exceptionnelles, tandis que la boule brevetée à double orifice V-caractérisé V- combine une caractéristique d'écoulement à pourcentage égal avec des capacités élevées et une plage de réglage supérieure à 500:1.
Excellent contrôle des fuites : un système de garniture d'étanchéité standard EF (sans émission) offre des performances d'étanchéité d'arbre à long terme et sans fuite†.

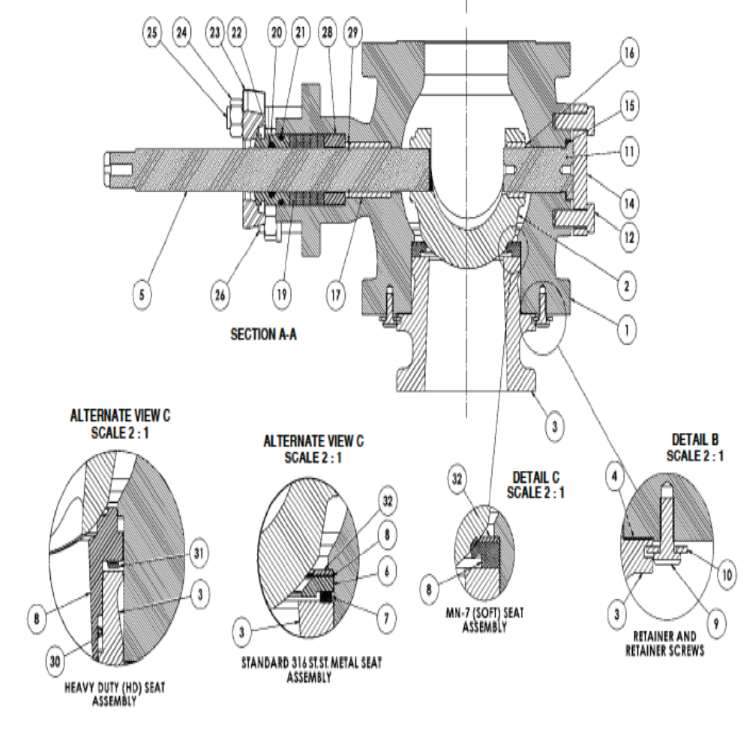

Options d'arrêt flexibles et fiables. Trois types de joints différents offrent des solutions flexibles pour une variété d'applications.
Fonctionnement fiable, maintenance simplifiée. Les connexions à cannelures à développante complète sur les connexions de prise, d'arbre et d'actionneur éliminent pratiquement le jeu, améliorant la fiabilité opérationnelle et simplifiant les besoins de maintenance. Le changement du joint annulaire ne nécessite que le simple retrait de deux vis mécaniques sur la bride d'entrée.
La durée de vie utile estimée actuelle de la série V-Max 36005 est de 25+ ans. Pour maximiser la durée de vie utile du produit, il est essentiel d'effectuer des inspections annuelles, un entretien de routine et d'assurer une installation correcte pour éviter toute contrainte involontaire sur le produit. Les conditions de fonctionnement spécifiques auront également un impact sur la durée de vie utile du produit. Consultez l'usine pour obtenir des conseils sur des applications spécifiques si nécessaire avant l'installation.
| Model | Masoneilan 36005 |
| Sizes | 1″ through 12″ (25 through 300 mm) |
| Ratings and Connections | Flanged: ANSI 150 – 300 |
| Body Materials | Carbon steel Stainless steel |

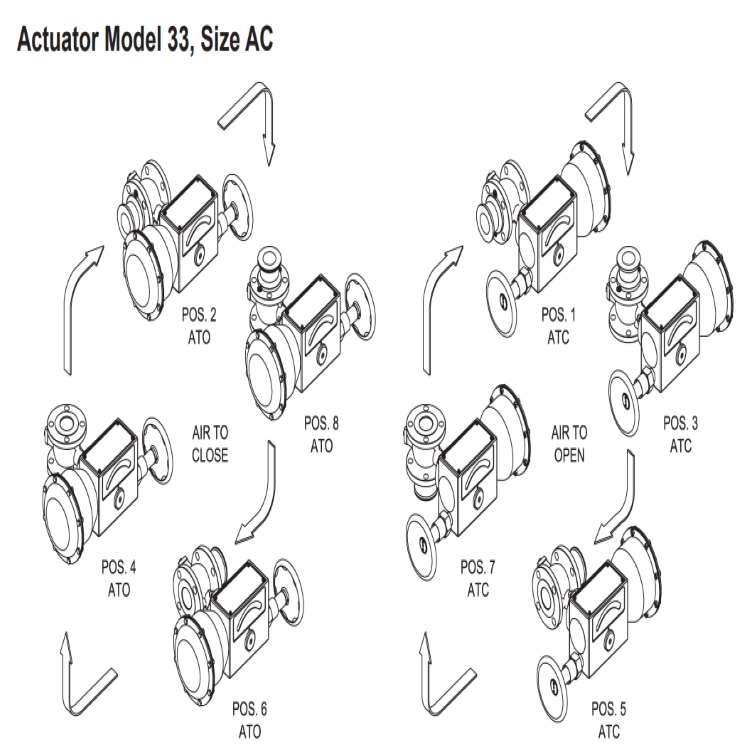

| Actuator | Model 33 spring diaphragm |
| Model 31/32 spring diaphragm | |
| Trim | Dual characterized V-Ported segmented ball |
| Inherent Characteristics | Equal percentage |
Industries applicables de la vanne à boisseau sphérique de contrôle Masoneilan 36005 série V-Max
Raffinage, Pétrochimie, Pâtes/Paper.
Applications clés : Distillation, Hydrotraitement, Reformage, Craquage, Secondaire, Mélange, Trempe & Fractionnement, Compression de gaz de charge, Séparation.
