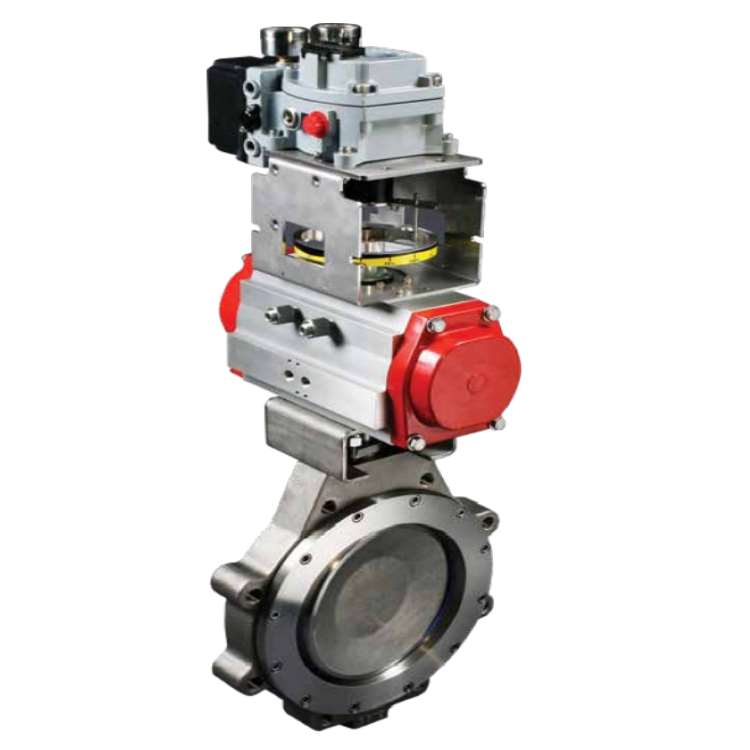

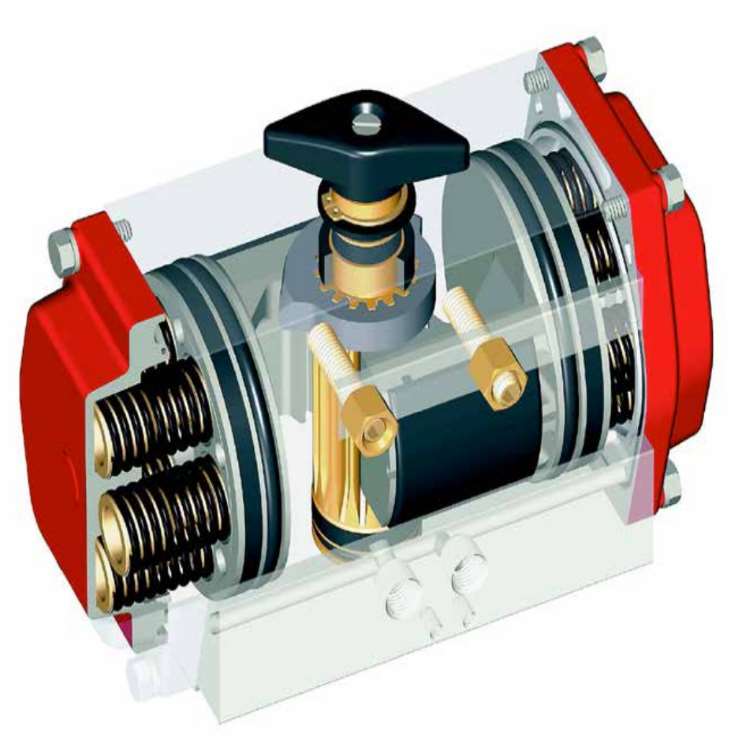

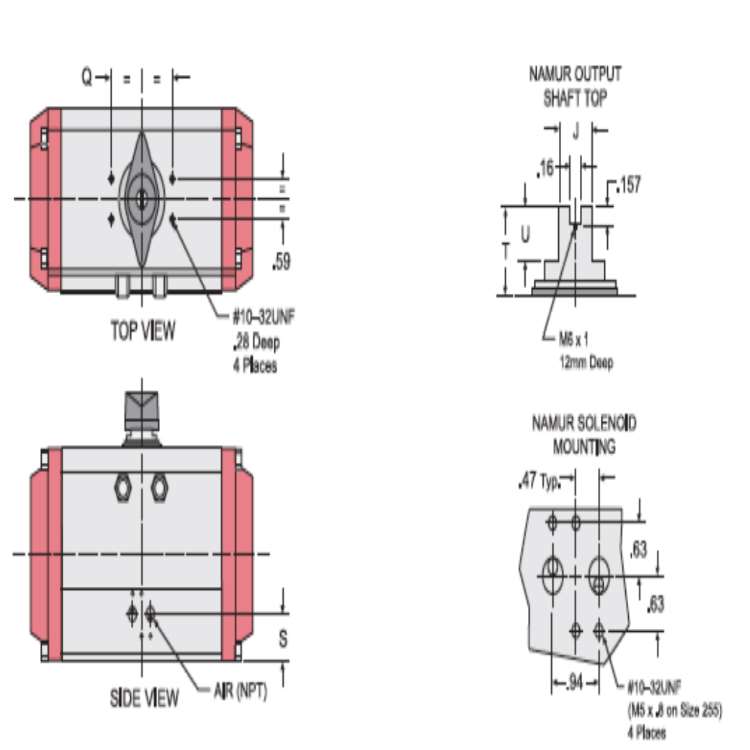

Les vannes de régulation papillon hautes performances Masoneilan 39004 sont à faible couple, le disque à double décalage améliore les performances de contrôle et réduit l'usure des joints pour des cycles de fonctionnement plus longs et une maintenance réduite. Les valeurs nominales et les connexions sont des plaquettes et des pattes pour le montage entre les brides : ANSI 150 – 600. Les matériaux du corps sont en acier au carbone en acier inoxydable. L'actionneur des vannes de régulation papillon haute performance Masoneilan 39004 est le modèle 96/97 à crémaillère pneumatique & pignon modèle 34 scotch yoke cylindre
Les vannes de régulation papillon hautes performances Masoneilan 39004 présentent les caractéristiques suivantes :
Longue durée de vie du joint L'opération à double décalage soulève rapidement le disque du joint pour minimiser le contact de glissement et la friction. Le résultat est une usure réduite des joints ainsi que des exigences de couple de rupture et d'assise plus faibles. Cette conception a été largement testée en maintenant des performances d'arrêt sans fuite pendant toute la durée de vie-cycle d'essai d'endurance.
Fonctionnement rapide et dynamique Le fonctionnement à double décalage élimine la friction du joint – à – sur toute la plage de fonctionnement, ce qui permet une réponse rapide aux signaux d'entrée. De plus, le disque a tendance à se déplacer dans le sens de l'écoulement, ce qui permet à la vanne et à l'actionneur de maximiser les pressions de fonctionnement admissibles.
Facilité d'installation et de maintenance La taille et le poids réduits de la vanne de la série 39004 par rapport aux produits rotatifs et sphériques typiques permettent une installation rapide et facile dans la canalisation. La conception du siège permet également un entretien facile en permettant le retrait et le remplacement du dispositif de retenue du siège sans modifier le disque ou la tige.
Excellentes caractéristiques de débit Le disque décalé de la conception des vannes de régulation papillon hautes performances Masoneilan 39004 fournit une caractéristique de débit à pourcentage égal approximatif sur toute sa course de rotation de 90°, ce qui donne un rapport Cv de 100:1.
La durée de vie utile estimée actuelle de la vanne de régulation de la série 39004 est de 25+ ans. Pour maximiser la durée de vie utile du produit, il est essentiel d'effectuer des inspections annuelles, un entretien de routine et d'assurer une installation correcte pour éviter toute contrainte involontaire sur le produit. Les conditions de fonctionnement spécifiques auront également un impact sur la durée de vie utile du produit. Consultez l'usine pour obtenir des conseils sur des applications spécifiques si nécessaire avant l'installation.
| Model | Masoneilan 39004 |
| Type | Wafer or Lugged |
| Sizes | 3” thru 48” (80 mm-1200 mm) |
| Materials | Carbon Steel ASTM A216 GR WCB/A516 GR 70 |
| Stainless Steel ASTM A351 GR CF8M | |
| Connections | Flangeless – Clamped between ASME Class 150, 300 or 600 line flanges |
| Flanged – Bolts between ASME Class 150,300 or 600 line flanges | |
| Ratings | ASME Class 150 – carbon steel and stainless steel |
| 3” – 48” sizes (50 mm-1200 mm) | |
| ASME Class 300 – carbon steel and stainless steel | |
| 3” – 30” sizes (50 mm-750 mm) | |
| ASME Class 600 – carbon steel and stainless steel | |
| 3” – 16” sizes (50 mm-400 mm) | |
| Seal | RTFE, Fire-Safe, or Metal Seated |

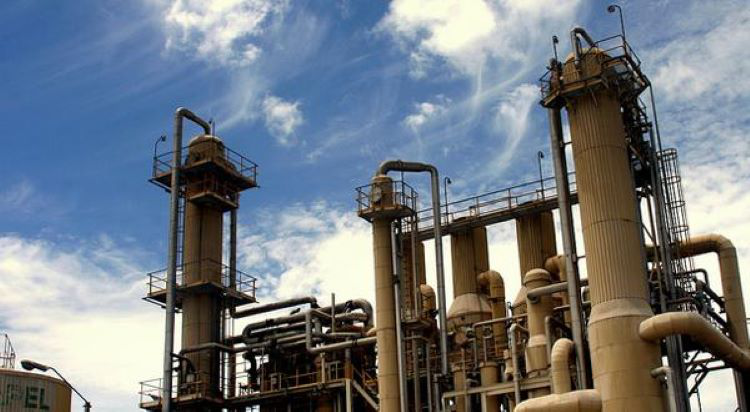

Industries applicables des vannes de régulation papillon haute performance Masoneilan 39004
Raffinage, Pétrochimie.
Applications clés : Distillation, Hydrotraitement, Reformage, Craquage, Secondaire, Mélange, Trempe &Fractionnement, Compression de gaz de charge, Séparation.
