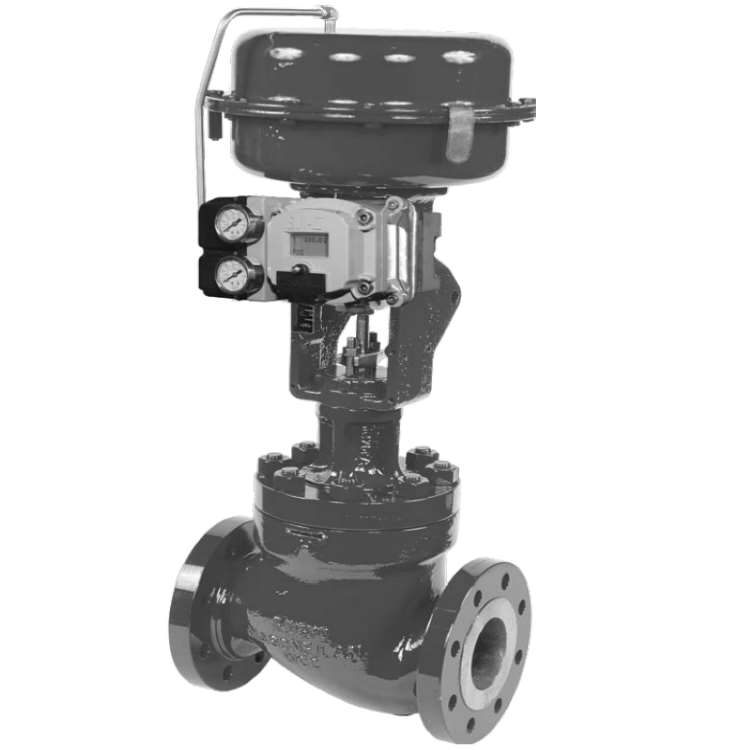

Configurations équilibrées de la vanne guidée à cage de la série Masoneilan 41005. Cette gamme de produits offre un fonctionnement efficace et stable dans des conditions de processus exigeantes, y compris des applications avec des chutes de pression – élevées et de grandes variations de température. Les caractéristiques optionnelles de la vanne guidée à cage de la série Masoneilan 41005 incluent une garniture d'atténuation du bruit, des conceptions anti-cavitation – et diverses options de joint d'équilibrage pour répondre à une large gamme d'exigences de pression et de température.
Configurations équilibrées de la vanne guidée à cage de la série Masoneilan 41005. Cette gamme de produits offre un fonctionnement efficace et stable dans des conditions de processus exigeantes, y compris des applications avec des chutes de pression – élevées et de grandes variations de température. Les caractéristiques optionnelles de la vanne guidée à cage de la série Masoneilan 41005 incluent une garniture d'atténuation du bruit, des conceptions anti-cavitation – et diverses options de joint d'équilibrage pour répondre à une large gamme d'exigences de pression et de température.
Les vannes guidées à cage de la série Masoneilan 41005 présentent les caractéristiques suivantes :
La conception équilibrée de la garniture permet l'utilisation d'actionneurs plus petits pour réduire la taille et le poids de l'ensemble.

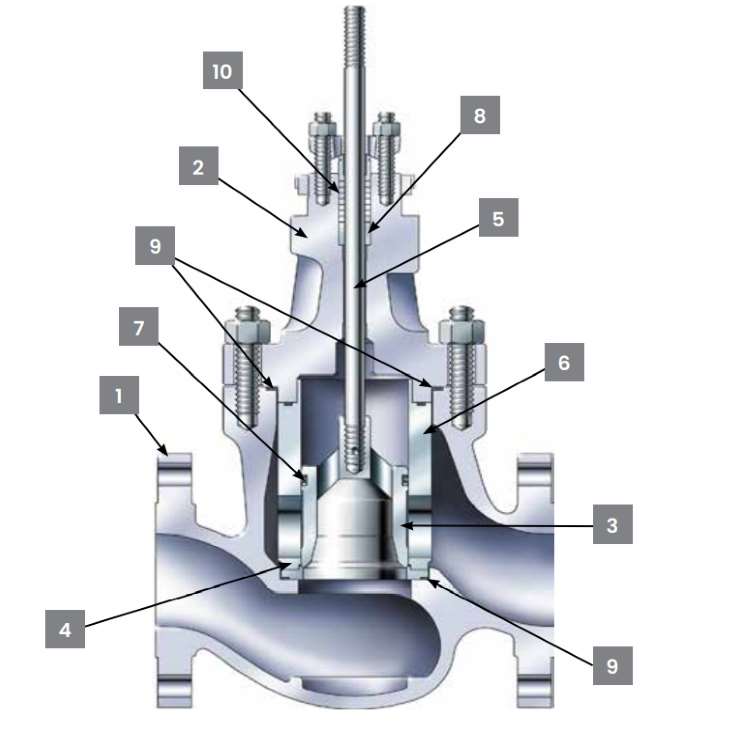

La construction guidée à cage lourde- offre un support dynamique et un alignement des garnitures pour une résistance aux vibrations induites par le débit- sur toute la plage de course de la vanne. Le guidage lourd du bouchon améliore les performances de contrôle de l'étranglement, ce qui se traduit par des rendements de processus élevés
Faible nombre de pièces soft-goods de la vanne guidée à cage de la série Masoneilan 41005 pour une fiabilité améliorée de la vanne et des coûts de maintenance réduits
Des performances fiables avec des solutions standard pour contrôler le bruit, la cavitation et les fuites de vannes, améliorant ainsi l'efficacité de fonctionnement de l'usine.
La plaque signalétique est généralement fixée sur le côté de l'arcade de l'actionneur. Il indique entre autres le type de vanne, la classe de pression, le matériau utilisé pour la chambre pressurisée et la pression d'alimentation en air de l'actionneur.
Baker Hughes offre à sa clientèle un service après-vente composé de techniciens hautement qualifiés, pour l'exploitation, l'entretien et la réparation de ses équipements. Bénéficier de
ce service, contactez notre représentant local ou le Service Après Vente dont l'adresse email est indiquée à la fin de ce document.
| Model No. | 413X5 | 414X5 (1 & 4) | 415X5 | 416X5 | 417X5 (7) | 419X5 |
| Trim Type | Seal Type | |||||
| Pressure Energized PTFE Seal Ring |
Auxiliary Pilot Plug with Metal Seal Ring |
Metal Seal Ring |
PTFE Seal Ring |
High Temperature Seal Ring |
Graphite Seal Ring |
|
| Standard Trim 41X15/41X25 |
41315/41325 FTO or FTC (2) |
41415/41425 FTC |
41515/41525 FTO or FTC |
41615/41625 FTO or FTC |
41715/41725 FTO or FTC |
41915/41925 FTO or FTC |
| Lo-dB Single Stage 41X35 | 41335 FTO |
41435 FTC |
41535 FTO |
41635 FTO |
41735 FTO |
41935 FTO |
| Anti-Cavitation, Single Stage 41X35 |
41335 FTC |
41435 FTC |
41535 FTC |
41635 FTC |
41735 FTC |
41935 FTC |
| Lo-dB Single Stage with Internal Diffuser 41X45 (3) |
– | 41445 FTC |
– | – | – | – |
| Lo-dB Multi-Stage 41X55 |
41355 FTO |
– | 41555 FTO |
41655 FTO |
41755 FTO |
41955 FTO |
| High Pressure Anti-Cavitation VRT |
41365 (5) 41375 (6) |
– | – | – | – | – |
| Anti-Cavitation, Multi-Stage 41X95 |
41395 FTC |
– | 41595 FTC |
41695 FTC |
41795 FTC |
41995 FTC |
Secteurs concernés
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : Condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, hydrotraitement, reformage, craquage, secondaire, mélange, trempe & Fractionnement , Compression du gaz de charge, Séparation, Intégrité du pipeline, Opérations,
Déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
Support en ligne et support technique vidéo.
