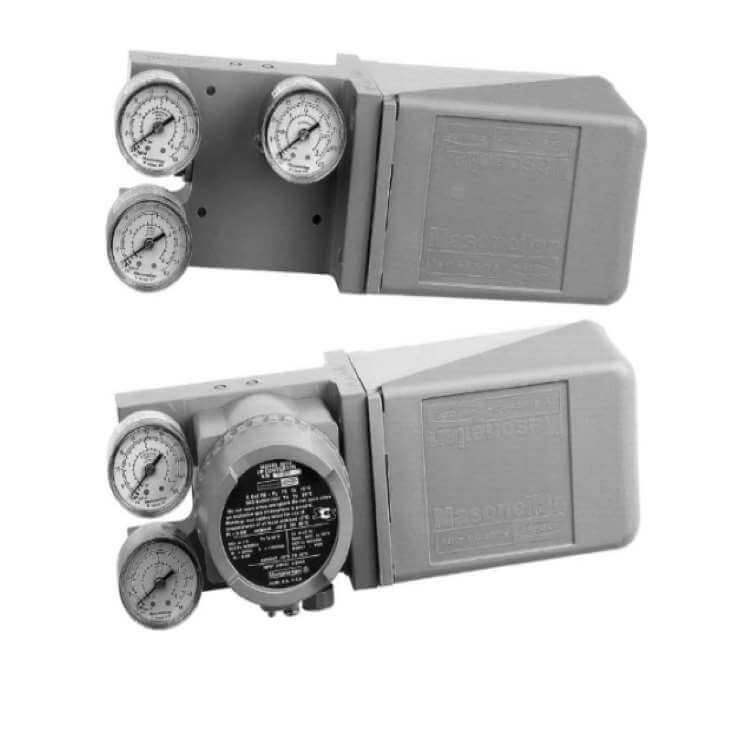

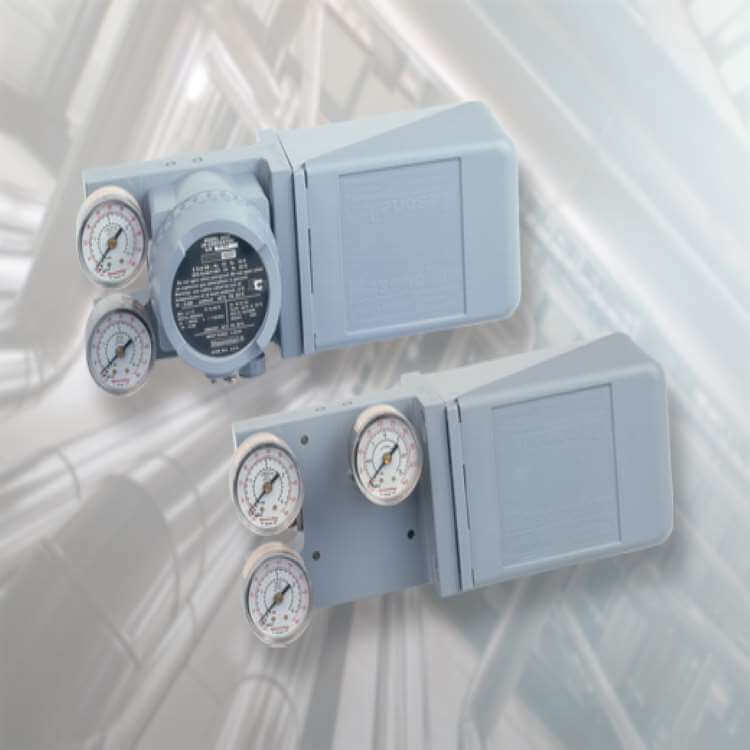

Les positionneurs de résistance à la corrosion Masoneilan 4700/4800 sont des positionneurs éprouvés sur le terrain de GE Oil & Gaz qui utilise une came de retour de précision pour fournir un positionnement précis, une réponse rapide et des caractéristiques de contrôle personnalisées pour les vannes de régulation. Les positionneurs de résistance à la corrosion Masoneilan 4700/4800 peuvent être utilisés avec des actionneurs rotatifs ou alternatifs. Sur les actionneurs rotatifs, la came est montée directement sur l'arbre. Lorsqu'il est monté sur des actionneurs alternatifs, un ensemble tendeur et levier simple et robuste couple le mouvement de la tige à la came.
Les positionneurs de résistance à la corrosion Masoneilan 4700/4800 présentent les caractéristiques suivantes :
La came fournit des caractéristiques de contrôle linéaires modifiables sur le champ-, linéaires divisées – et à pourcentage égal. Les caractéristiques personnalisées sont disponibles dans une commande spéciale.
Le réglage du zéro du positionneur peut être facilement effectué au moyen du bouton à ressort réglable. Une mise à zéro supplémentaire peut être effectuée via l'ensemble tendeur sur les actionneurs à mouvement linéaire.
Des performances haut de gamme sont la norme sur les modèles de positionneurs 4700P/4700E et 4800P/4800E. Les composants internes sont fabriqués à partir de matériaux résistants à la corrosion- pour une protection contre les environnements les plus difficiles.
Tous les réglages sont entièrement fermés pour la protection de l'environnement.

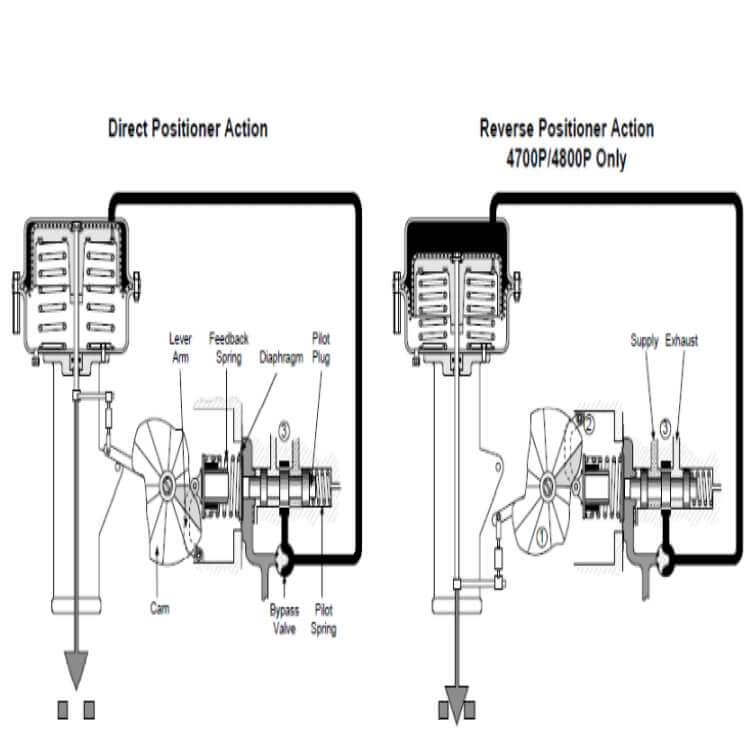

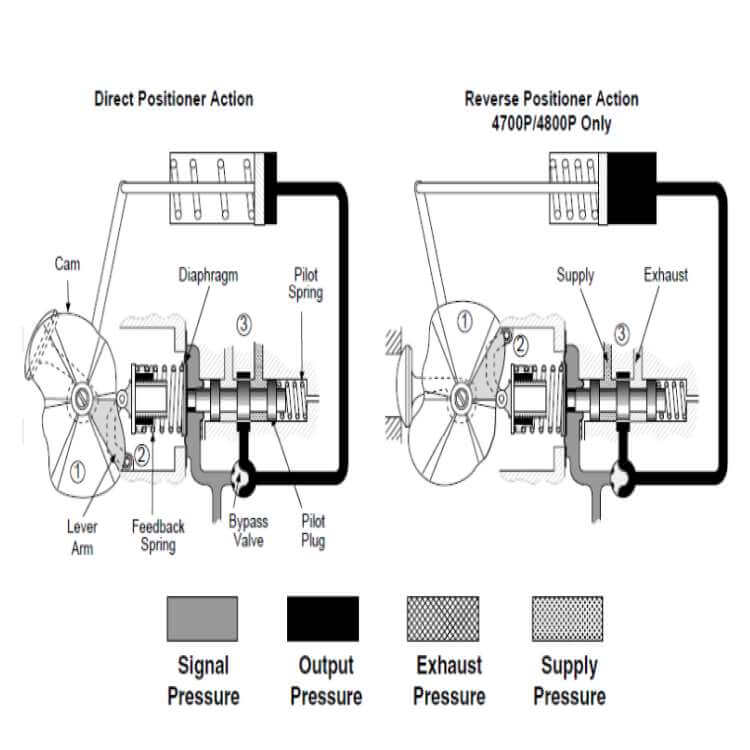

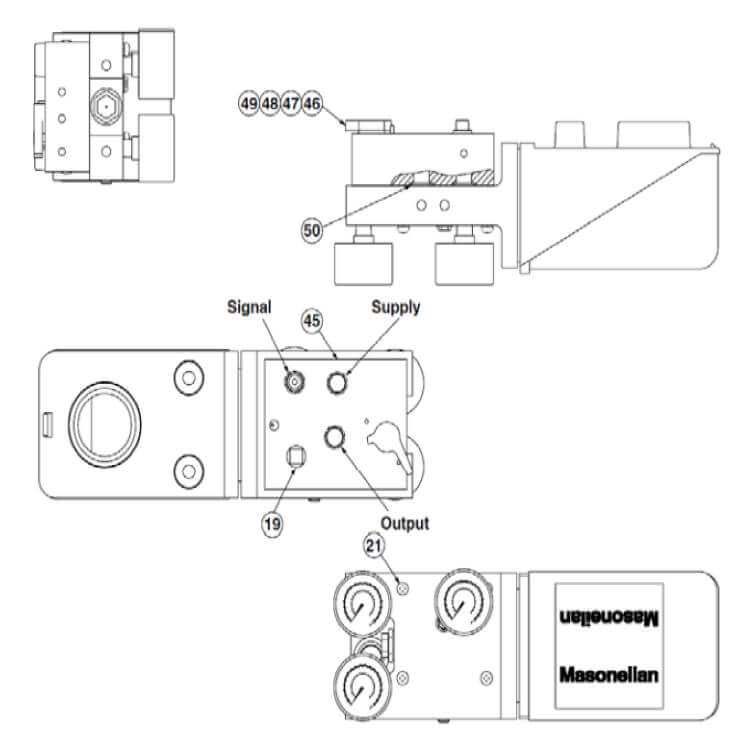

L'action du positionneur peut être inversée des positionneurs de résistance à la corrosion Masoneilan 4700/4800 sans pièces supplémentaires (4700P/4800P uniquement). La même orientation de montage est utilisée pour l'action directe et inverse.
La vanne pilote est la seule pièce mobile dans le boîtier pilote. Il s'enlève facilement sans démonter aucune autre partie du positionneur. Un module de vanne de dérivation en option est disponible pour une utilisation sur le positionneur pneumatique à action directe – modèle 4700P. Lorsque les paramètres de fonctionnement le permettent, il permet d'isoler le positionneur pour la maintenance tout en faisant fonctionner la vanne directement avec le signal de l'instrument. Le module de dérivation est monté à l'arrière du positionneur pour décourager les falsifications.
Une vanne de dérivation en nylon moulé avec un joint annulaire O- permet un contrôle automatique continu pendant le nettoyage de la vanne pilote. La soupape de dérivation est dissimulée à l'arrière de l'unité pour empêcher toute altération. Le by-pass n'est disponible que sur le positionneur pneumatique à action directe 4700P.
Sur le modèle 4700, la vitesse de déplacement de l'actionneur peut être ajustée selon les besoins pour un fonctionnement stable
| Model | Masoneilan 4700/4800 | |
| Characteristics | Linear | |
| Equal Percentage | ||
| Custom | ||
| Maximum Air Consumption |
0.3 scf/min – 25 psig supply (4700) 0.5 scf/min – 25 psig supply (4800) |
|
| Temperature Effects Span Error (Typical) |
Temp Range (°C) -40 to -20 -20 to +60 +60 to +85 |
Error .31% per °C .06% per °C .11% per °C |
| Supply Pressure Influence |
Less than 0.25% stroke change per psi supply change | |
| Maximum Air Supply Rating |
Dictated by actuator, but never greater than 100 psig | |
| Connections | Pneumatic: 1/4” NPT (4700) or 3/8” (4800) Electrical: 1/2” NPT or M20 |
|
| Weight | 4700P: 3.5 lbs (1.6 kg); 4800P: 4.2 lbs (1.9 kg) 4700E: 4.7 lbs (2.1 kg); 4800E: 5.3 lbs (2.4 kg) |
|
