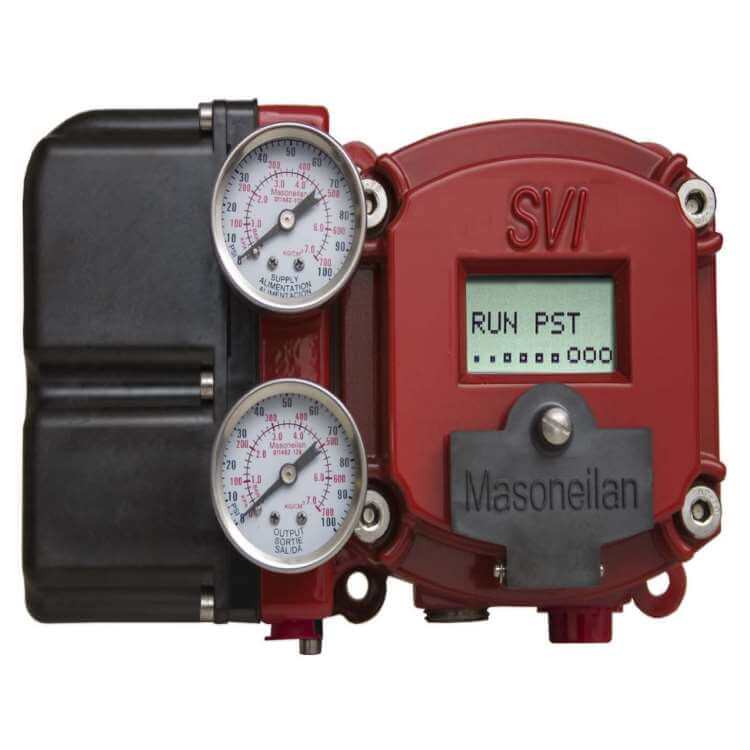

Dispositif d'arrêt d'urgence Masoneilan SVI II ESD

Une vanne de dispositif d'arrêt d'urgence Masoneilan SVI II ESD est une vanne qui fonctionne pour garantir que le processus est amené à son état de sécurité. En fonctionnement normal, ces vannes ESD sont généralement alimentées pour rester ouvertes (ATO). En cas de situation dangereuse, la vanne du dispositif d'arrêt d'urgence Masoneilan SVI II ESD est de- alimentée par le système de sécurité. Le dispositif d'arrêt d'urgence Masoneilan SVI II ESD exécute cette fonction d'arrêt pour les fonctions instrumentées de sécurité (SIF) qui nécessitent que les appareils de terrain soient certifiés pour les applications liées à la sécurité- selon IEC61508 est certifié par TUV pour une utilisation jusqu'à SIL3 avec un HFT de 0 en faible demande applications. Le microprocesseur intégré -in est utilisé uniquement pour le diagnostic des vannes. Le microprocesseur n'a aucun rôle direct dans l'exécution de la fonction de sécurité désignée. Par conséquent, le SVI II ESD est considéré comme un appareil de type A.

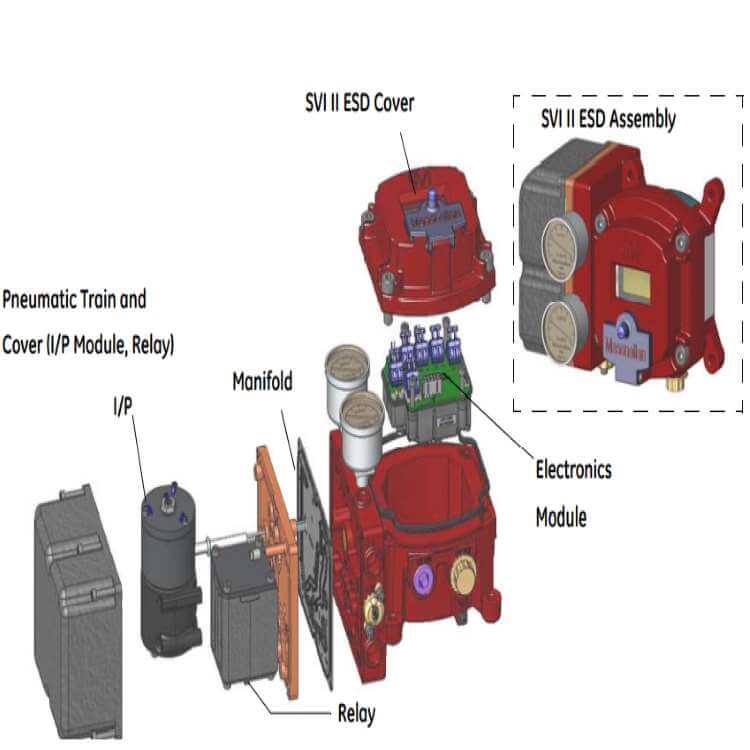

caractéristiques du produit

La vanne du dispositif d'arrêt d'urgence Masoneilan SVI II ESD présente les caractéristiques suivantes :

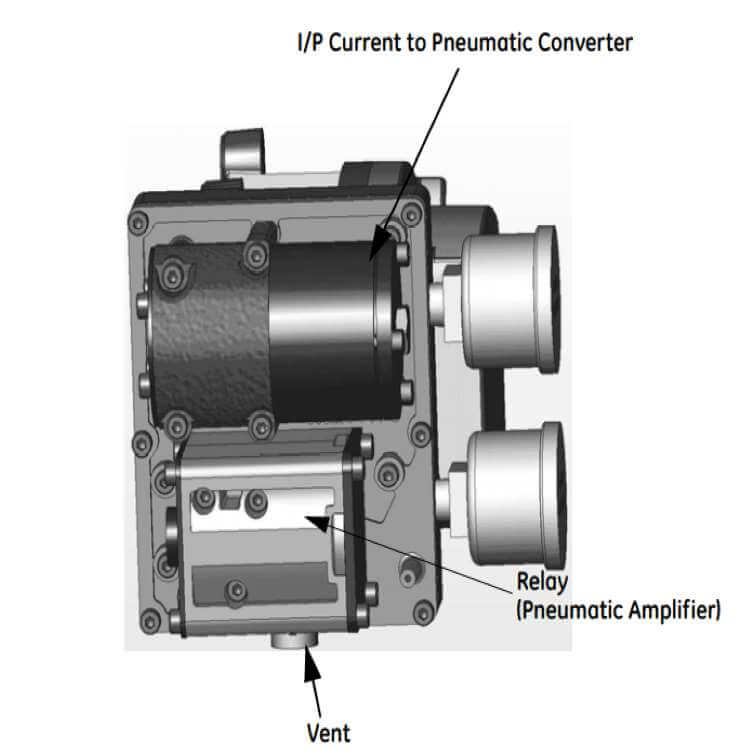

Fonction de sécurité

Lorsque de- est sous tension, le SVI II ESD se déplace vers sa position de sécurité fail-. Pour un contrôleur PST à action unique -, l'état de sécurité est lorsque l'actionneur de port 1 est épuisé à une pression inférieure à 1 PSIG (0,069 bar, 6,9 kPa). L'actionnement de la vanne doit automatiquement faire passer la vanne à l'état de sécurité lorsque le contrôleur numérique de vanne passe dans un état de sécurité. Le SVI II ESD est destiné à faire partie du sous-système d'élément final, conformément à la norme IEC 61508, et le niveau SIL atteint de la fonction doit être vérifié par le concepteur de la fonction

Masoneilan SVI II ESD emergency ahutdown device 6

Limites environnementales

Le concepteur d'un SIF doit vérifier que le produit est conçu pour une utilisation dans les limites environnementales indiquées dans le Tableau 14 à la page 163.

Capacité SIL

Le dispositif d'arrêt d'urgence Masoneilan SVI II ESD répond aux exigences SIL 3 décrites ci-dessous.

Intégrité systématique

Le produit a satisfait aux exigences du processus de conception du fabricant du niveau d'intégrité de sécurité (SIL) 3. Celles-ci sont destinées à atteindre une intégrité suffisante contre les erreurs systématiques de conception par le fabricant. Une fonction instrumentée de sécurité (SIF) conçue avec ce produit ne doit pas être utilisée à un niveau SIL supérieur à l'énoncé sans justification d'utilisation préalable par l'utilisateur final- ou une technologie redondante diverse dans la conception.

Paramètres du produit

Actuator Size
Masoneilan
Stroke Mounting
Hole
Lever
Hole
Turnbuckle
Length
6 and 10 0.5 – 0.8″
(12.7 – 20.32 mm)
A A 1.25″
(31.75 mm)
10 0.5 – 0.8″
(12.7 – 20.32 mm)
A A 1.25″
(31.75 mm)
10 >0.8 – 1.5″
(20.32 – 41.5 mm)
B B 1.25″
(31.75 mm)
16 0.5 – 0.8″
(12.7 – 20.32 mm)
B A 2.90″
(73.66 mm)
16 >0.8 – 1.5″
(20.32 – 41.5 mm)
C B 2.90″
(73.66 mm)
16 >1.5 – 2.5″
(41.5 – 63.5 mm)
D C 2.90″
(73.66 mm)
23 0.5 – 0.8″
(12.7 – 20.32 mm)
B A 5.25″
(133.35 mm)
23 >0.8 – 1.5″
(20.32 – 41.5 mm)
C B 5.25″
(133.35 mm)
23 >1.5 – 2.5″
(41.5 – 63.5 mm)
D C 5.25″
(133.35 mm)

Application et service après-vente-

Industries applicables des actionneurs pneumatiques à piston Masoneilan de type 51/52/53
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, reformage d'hydrotraitement, craquage, secondaire, mélange, Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.

Après -Service de vente

Support en ligne et support technique vidéo.
