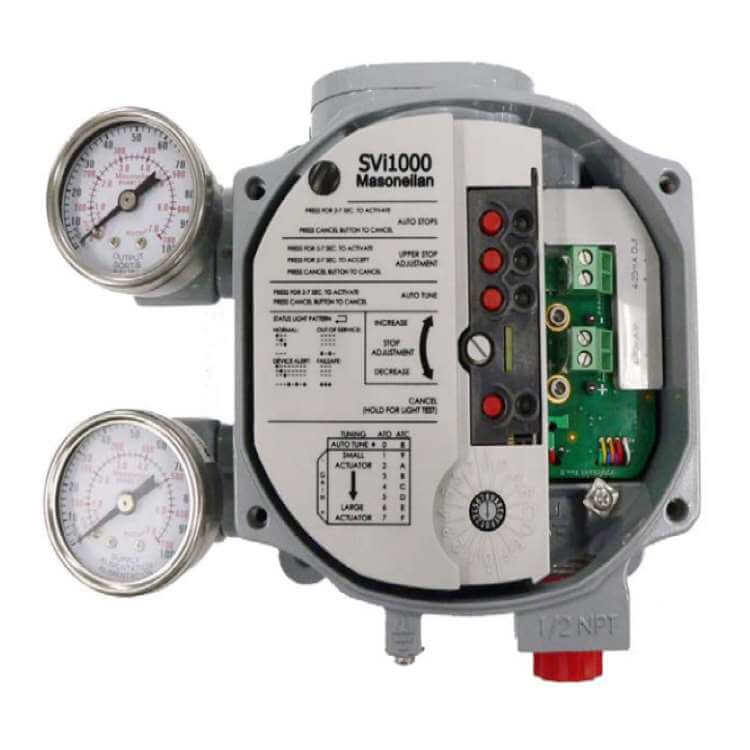

Le positionneur numérique de vanne Masoneilan SVi1000 permet un fonctionnement fiable des vannes de régulation avec la plus grande simplicité de configuration et de mise en service. Il est équipé de manière unique d'un capteur de déplacement sans contact – permettant un positionnement précis et des opérations sans entretien-. Le train pneumatique du SVi1000 est un système d'amplification à deux étages – avec des pièces mouillées en acier inoxydable pour plus de durabilité. Utilisant les technologies HART® DDL et FDT-DTM, le positionneur de vanne numérique Masoneilan SVi1000 offre une interopérabilité avec les principaux fournisseurs de systèmes de contrôle.
Le positionneur numérique de vanne Masoneilan SVi1000 permet un fonctionnement fiable des vannes de régulation avec la plus grande simplicité de configuration et de mise en service. Il est équipé de manière unique d'un capteur de déplacement sans contact – permettant un positionnement précis et des opérations sans entretien-. Le train pneumatique du SVi1000 est un système d'amplification à deux étages – avec des pièces mouillées en acier inoxydable pour plus de durabilité. Utilisant les technologies HART® DDL et FDT-DTM, le positionneur de vanne numérique Masoneilan SVi1000 offre une interopérabilité avec les principaux fournisseurs de systèmes de contrôle.
Le positionneur de vanne numérique Masoneilan SVi1000 présente les caractéristiques suivantes :

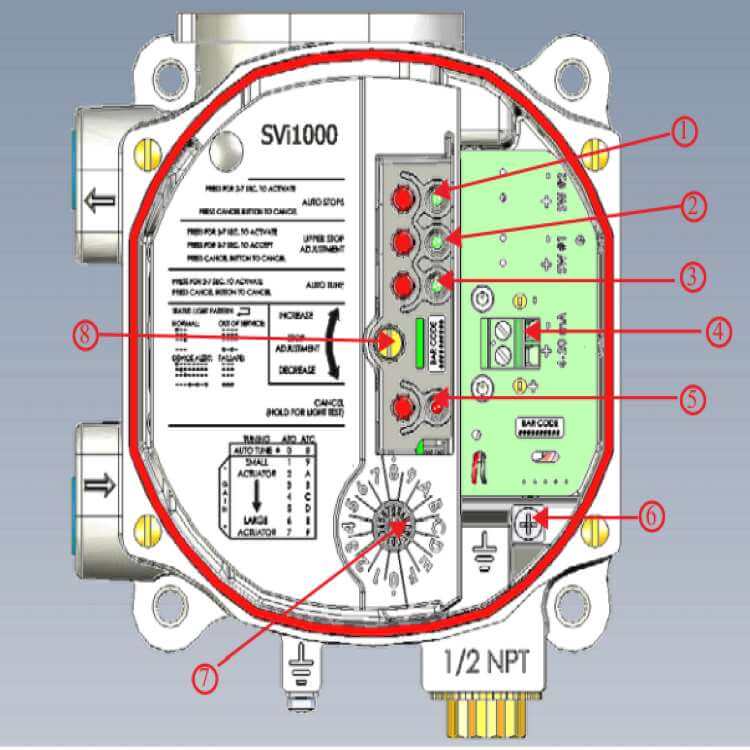

• Interface locale « One-button-one-function » conviviale pour l'utilisateur-
• Capteur de déplacement robuste, sans contact -, magnétique blindé de type –
• Boîtier métallique industriel

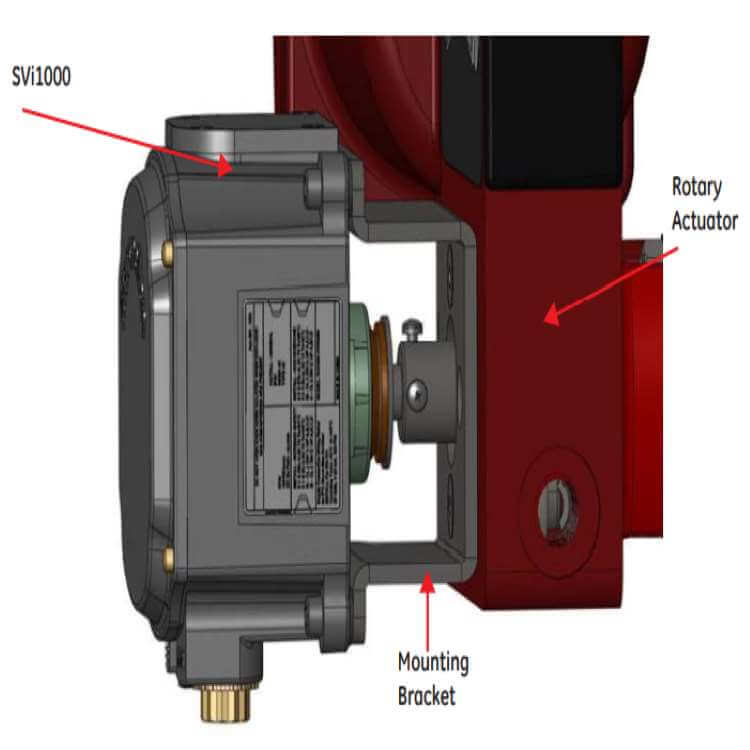

• Conception universelle pour les applications de vannes linéaires et rotatives
• Intrinsèquement sûr
• Diagnostics intégrés : nombre de cycles, tests d'étape, tests de rampe, ainsi que des indicateurs de santé du système
• Intègre le positionneur de vanne numérique Masoneilan SVi1000 avec tous les principaux DCS avec prise en charge complète DD, DDL ou DTM
• Label universel avec approbations FM, FMC, ATEX, IEC, CE
• DTM puissant avec une interface conviviale- pour la mise en service, l'étalonnage, le réglage, les diagnostics et la maintenance
Alors que le SVi1000 DTM et le DD vous permettent de régler l'agressivité, les boutons-poussoirs ne le font pas. Dans les trois méthodes, cependant, la valeur d'agressivité est héritée de tout réglage effectué précédemment (autoréglage ou manuel). Une fois que l'agressivité et les autres valeurs de réglage sont déterminées, elles sont stockées dans la NVRAM.
Le SVi1000 fournit un niveau d'agressivité défini par l'utilisateur pour le réglage automatique -, la plage autorisée varie de -9 à +9 où 0 (Zéro) est considéré comme un réglage normal. Le niveau d'agressivité influence la vitesse de frappe et le dépassement de -tir. Une valeur négative ralentira la vitesse de course et aidera à minimiser le dépassement de -shoot. Une valeur positive AUGMENTE la vitesse de course et peut ajouter un certain dépassement de -shoot. La valeur recommandée pour l'agressivité est de 0 pour les vannes de régulation sans booster de volume.
| Model | Masoneilan Svi 1000 |
| Operating Temperature Limits | -40 °F to 185 °F (-40 °C to 85 °C) |
| Storage Temperature Limits | -58 °F to 200 °F (-50 °C to 93 °C) |
| Temperature Effect | < 0.005% / °F typical; -40 °F to 180 °F (< 0.01% / °C typ- ical; -40 °C to 82 °C) |
| Supply Pressure Effect | 0.05% per psi (.73% per bar) |
| Operating Relative Humidity | 5 to 100% non-condensing |
| Storage Relative Humidity | 0 to 100% non-condensing |
| Fast Transient Burst | No effect at 2 kV (Coupling clamp EN61000-4-4 or IEC1000-4-4) |
| Housing | Tropicalized with positive pressure |
| Accuracy | +/- 1.0% (typical or less) Full Span |
| Hysteresis and Deadband | +/- 0.3% Full Span |
| Repeatability | +/- 0.3% Full Span |
| Conformity | +/- 0.5% Full Span |
| Start-Up Drift | Less than 0.02% in first hour |
| Long Term Drift | Less than 0.003% per month |
Industries applicables des actionneurs pneumatiques à piston Masoneilan de type 51/52/53
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, reformage d'hydrotraitement, craquage, secondaire, mélange, Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
Support en ligne et support technique vidéo.
