Le positionneur de vanne numérique Masoneilan SVI3 de troisième génération est un positionneur de vanne numérique convivial- pour les vannes de régulation pneumatiques. Utilisant des algorithmes de contrôle et de diagnostic avancés, ainsi qu'une technologie de détection de position sans contact éprouvée sur le terrain -, le positionneur de vanne numérique Masoneilan SVI3 offre des performances de positionnement précises, réactives et fiables.
Le positionneur de vanne numérique Masoneilan SVI3 présente les caractéristiques suivantes :
S'appuie sur 20+ ans et des milliards d'heures de technologie de détection de position de vanne éprouvée sur le terrain-, d'algorithmes de contrôle et de conception pneumatique de performance avancée, plage de température étendue jusqu'à -55 degC
Diagnostics de vanne en ligne – 19 nouveaux diagnostics pour surveiller en permanence l'état de la vanne pendant que le positionneur numérique de vanne Masoneilan SVI3 est en fonctionnement. Stockage des données – jusqu'à 1 an de données de diagnostic stockées dans l'appareil – trace et identifie les problèmes de vanne avant qu'ils n'affectent le fonctionnement de l'usine. Performances pneumatiques améliorées – 40% réduction de la consommation d'air à l'état stable-, avec une augmentation de 15% du débit d'air.
Mise en service simplifiée – Configuration et étalonnage à bouton unique « SMART CAL »
Interfaces utilisateur améliorées et logiciel d'intégration à tous les principaux systèmes de contrôle
Un seul appareil – une plate-forme modulaire pour prendre en charge les futures mises à niveau
Smart Cal – Configuration d'un bouton – & étalonnage

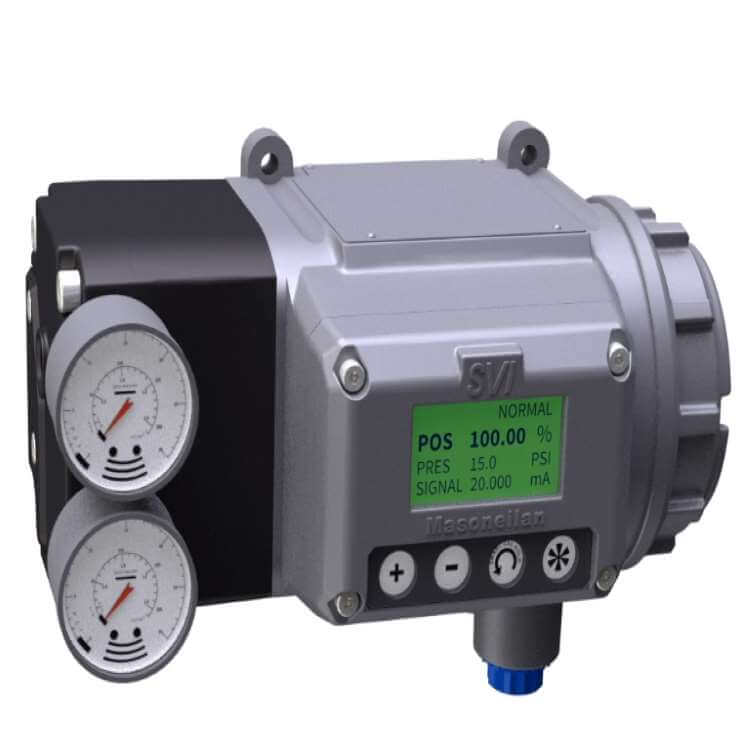

Interface utilisateur avec affichage graphique et boutons-poussoirs à contraste élevé, conçue pour fonctionner dans les zones dangereuses
Alertes NAMUR NE 107
Conception universelle pour les applications de vannes linéaires et rotatives
Le capteur de déplacement robuste, magnétique blindé sans – de type –
Boîtier métallique industriel
Electronique encapsulée et enrobée
Diagnostics intégrés : nombre de cycles, tests d'étape, tests de rampe, signatures, ainsi que des indicateurs de santé du système

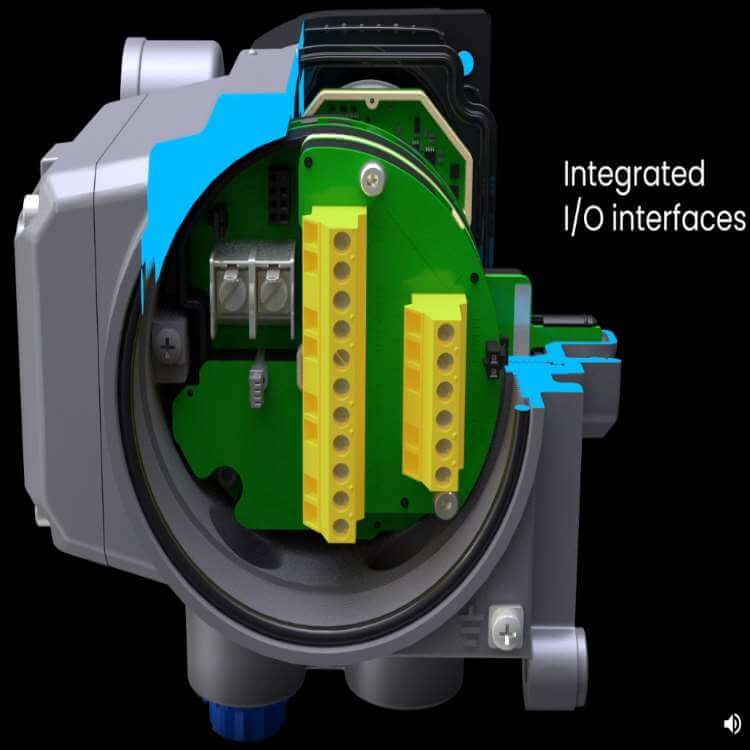

Retour de position de vanne embarqué et interrupteurs de fin de course
Supports de montage en acier inoxydable pour toute combinaison d'actionneurs de vanne, entièrement rétrocompatibles avec les supports SVI II AP / SVi1000
Étiquette universelle antidéflagrante ET à sécurité intrinsèque avec approbation ETL (US/CA), ATEX, IEC (approbations régionales en attente)
Conforme à la communication HART ® 7
| Model | Masoneilan SVI3 |
| Weight | 3.3kg |
| Note | Per API RP 14F |
| Materials | I/P Motor and Relay – composite polymers and stainless steel (300 & 400 series) |
| Mounting Kit – stainless steel (300 series) | |
| Input Power and Signal | Min/Max current: 3.2mA / 22mA |
| Required Compliance voltage: 9Vdc at 20mA, 11Vdc at 4mA | |
| Termination: Screw-type terminals | |
| Electrical Entries: Two 1/2NPT female | |
| EMC Conformity Standards | Meets IEC/EN61326-1 Edition 2 |
| Emission: CISPR11 Class A | |
| Immunity: IEC/EN61000-4-2, 3, 4, 5, 6, 8 | |
| EMC 2014/30/EU Directive | |
| Air delivery | 410 SLPM (14.5 SCFM) @ 30psi |
| Air capacity | Loading Cv = 0.66 |
| Venting Cv – 0.51 | |
| Steady State Air Consumption | 2.8 SLPM (5.9 SCFH) @ 30psi |
| 3.4 SLPM (7.2 SCFH) @ 45psi | |
| Housing | Case/Cover: Chromated Copper Free (1) aluminum, ASTM A360 |
| Paint: Grey polyurethane with epoxy primer | |
| Protection: IP66 and NEMA 4X |
Industries applicables du positionneur de vanne numérique Masoneilan SVI3
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
Support en ligne et support technique vidéo.
