Les actionneurs pneumatiques à piston Masoneilan de type 51/52/53 répondent à des exigences qui dépassent les capacités typiques des actionneurs pneumatiques à membrane à ressort. Cet actionneur pneumatique à piston Masoneilan de type 51/52/53 est disponible en trois configurations différentes :
Type 51 : Vérin à double action – (sans ressorts), disponible avec réservoir de volume intégré.
Type 52 : Vérin à simple effet, rappel par ressort pneumatique pour extension (tige d'extension)
Type 53 : Vérin à simple effet, rappel par ressort pneumatique pour rétraction (tige rétractée)
Les actionneurs pneumatiques à piston Masoneilan de type 51/52/53 présentent les caractéristiques suivantes :
Construction robuste
Un guidage et un support internes lourds permettent un alignement correct des composants dynamiques, offrant une construction robuste adaptée aux exigences d'actionnement de vanne les plus exigeantes.
Les options de construction standard incluent le double -action sans ressorts, ainsi qu'un ressort mécanique lourd -de retour pour les opérations d'extension et de rétraction à l'air- à – et à l'air- à -. Le volume d'air dans le cylindre est réduit dans chaque conception, offrant une rigidité dynamique élevée et améliorant la vitesse de réponse.
La conception de retour du ressort – standard comprend des sous-ensembles de cartouche de ressort séparés, qui permettent une pré-compression sûre – des ressorts avant l'assemblage final dans le cylindre de l'actionneur. Le sous-ensemble de cartouche à ressort est également entièrement réversible sur le terrain, ce qui contribue à réduire les stocks de l'usine.
Le guidage poussé de la tige de l'actionneur permet un excellent alignement mécanique des composants clés, minimisant ainsi l'usure dynamique du joint et de la surface de glissement. Cela contribue également à réduire la friction de fonctionnement globale, ce qui améliore les performances de contrôle de l'étranglement.

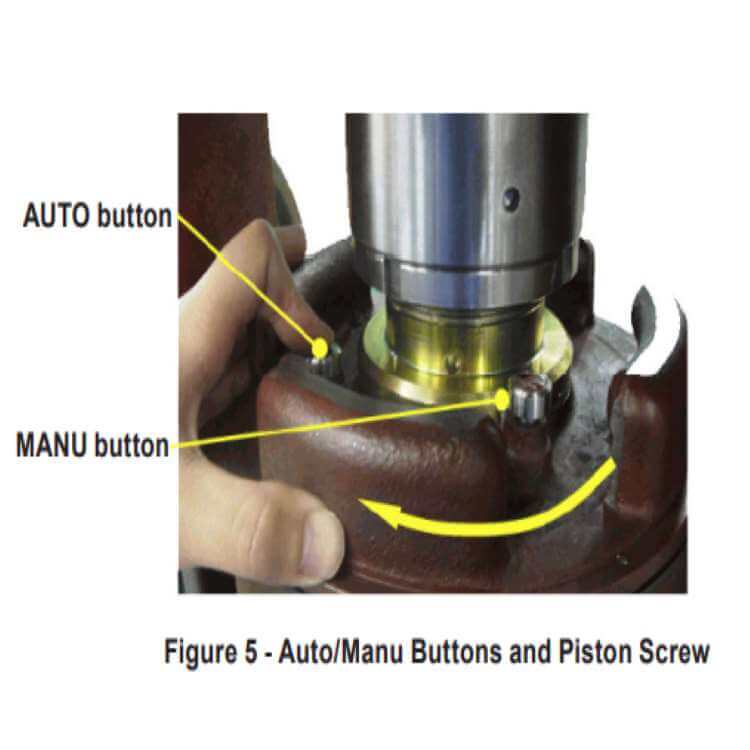

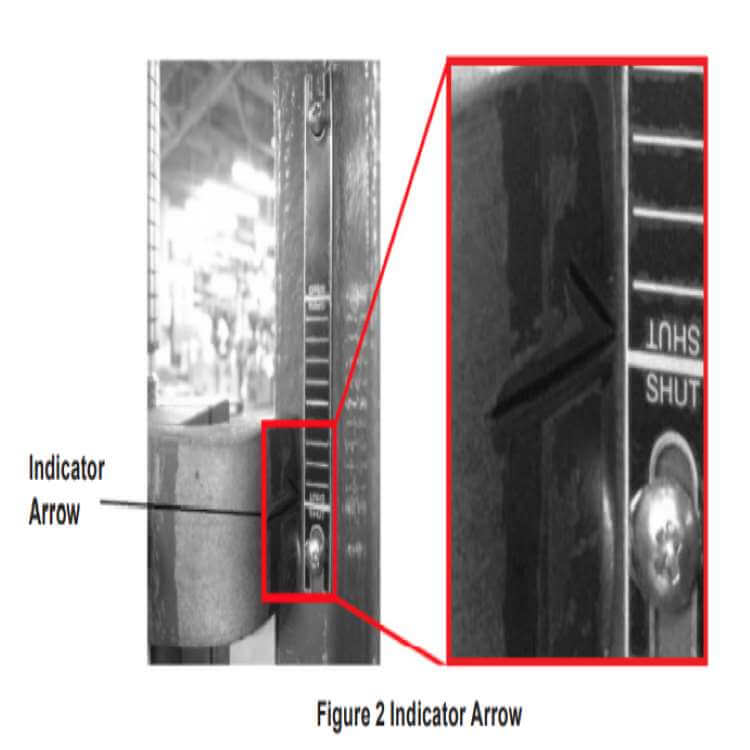

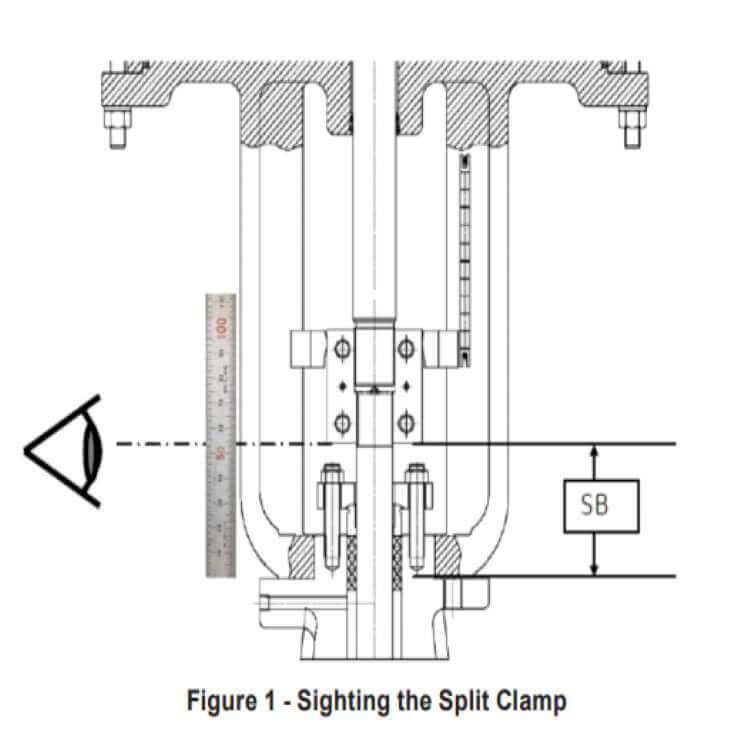

Baker Hughes dispose d'ingénieurs de service hautement qualifiés disponibles pour le démarrage-, la maintenance et la réparation de nos actionneurs et composants. De plus, un programme de formation régulier est organisé au centre de formation pour former le personnel du service client et de l'instrumentation au fonctionnement, à la maintenance et à l'application de nos vannes de régulation, actionneurs et instruments. Des dispositions pour ces services peuvent être prises par l'intermédiaire de votre représentant Baker Hughes ou de votre bureau de vente. Lors de la maintenance, utilisez uniquement des pièces de rechange Masoneilan. Les pièces sont disponibles auprès de votre représentant Baker Hughes ou de votre bureau de vente local. Lors de la commande de pièces, incluez toujours le modèle et le numéro de série de l'unité en cours de réparation.
| Actuator Size |
Cylinder Dia |
Piston Type |
Actuator Thrust (max) | Effective Piston Area |
Maximum Stroke |
Chamber Volume |
|||||
| in (mm) | N | Lb | Chamber | in2 | mm2 | in | mm | inch³ | m³ | ||
| 12 | 12 (305) | Single | 50960 | 11456 | Upper | 113 | 72800 | 4 | 101.6 | 989 | 0.0162 |
| Lower | 112 | 72100 | |||||||||
| 16 | 15 (386) | Single | 81830 | 18395 | Upper | 181 | 116900 | 6 | 152.4 | 1489 | 0.0244 |
| Lower | 180 | 116000 | 12 | 304.8 | – | – | |||||
| 20 | 19 (488) | Single | 130830 | 19411 | Upper | 290 | 186900 | 6 | 152.4 | 2264 | 0.0371 |
| Lower | 287 | 185400 | 12 | 304.8 | – | – | |||||
| 24 | 15 (386) | Double | 123066 | 27665 | Upper | 360 | 232200 | 12 | 304.8 | – | – |
| Lower | 356 | 229700 | – | – | – | – | |||||
| 28 | 19 (488) | Double | 197266 | 44345 | Upper | 577 | 372200 | 12 | 304.8 | – | – |
| Lower | 573 | 369700 | – | – | – | – | |||||
| 32 | 23 (574) | Double | 256750 | 57717 | Upper | 792 | 513500 | 12 | 304.8 | – | – |
| Lower | 788 | 508400 | – | – | – | – | |||||
Industries applicables des actionneurs pneumatiques à piston Masoneilan de type 51/52/53
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, reformage d'hydrotraitement, craquage, secondaire, mélange, Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
Support en ligne et support technique vidéo.
