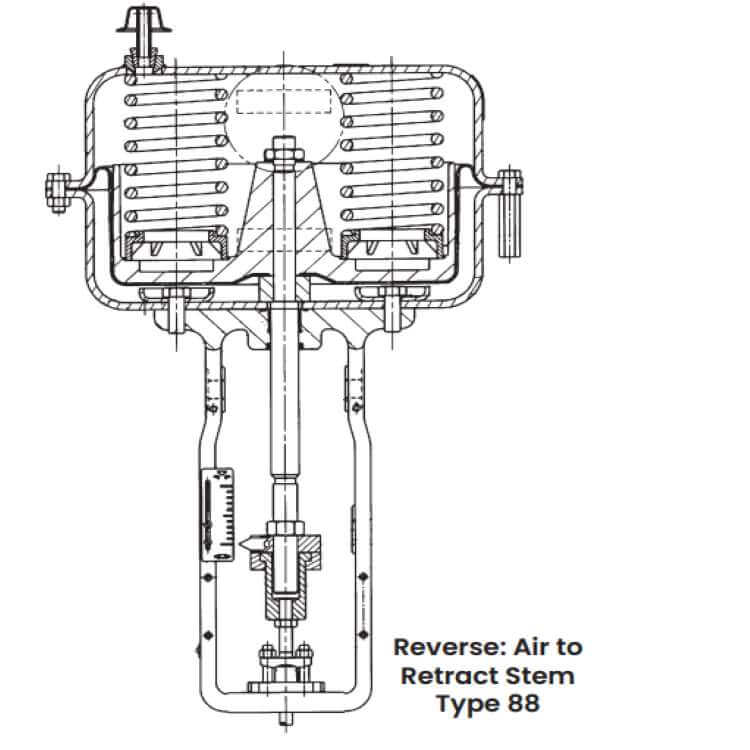

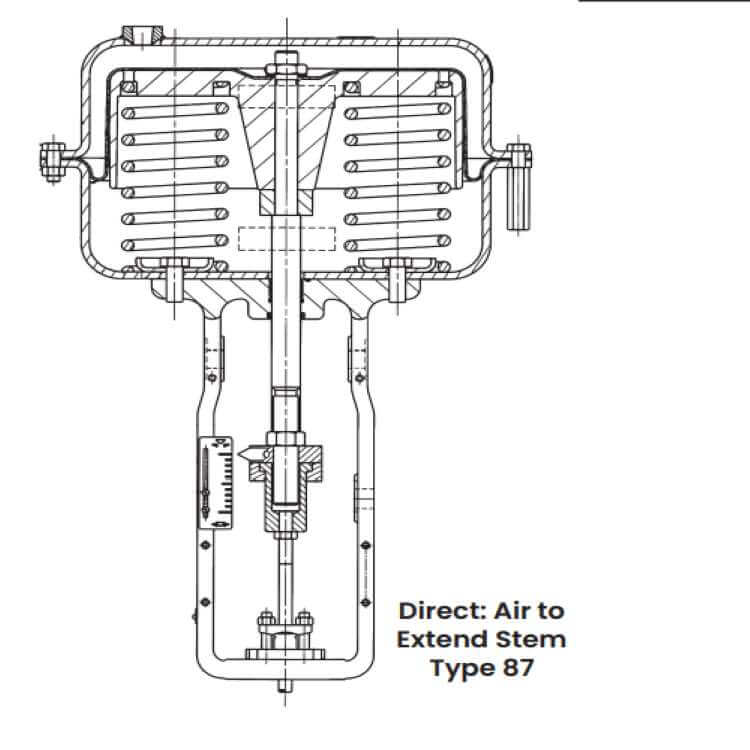

Les actionneurs à diaphragme à ressort pneumatique Masoneilan de type 87/88 – sont utilisés dans une large gamme d'applications de vannes de régulation à soupape. Les actionneurs à diaphragme à ressort pneumatique de type 87/88 de Masoneilan sont des applications de chute de pression faible à élevée-; Défaillance du ressort mécanique-opération sûre ; Commande manuelle pour positionner mécaniquement la vanne. La série 87/88 est un actionneur pneumatique à membrane à ressort. La configuration de conception à ressorts multiples fournit quatre plages de ressorts standard qui sont obtenues en faisant varier la quantité et le placement des ressorts. Un diaphragme roulant moulé et des boîtiers profonds réduisent le changement de surface, ce qui entraîne une relation linéaire entre la course et la pression d'air.
Les actionneurs à diaphragme à ressort pneumatique Masoneilan de type 87/88 – sont utilisés dans une large gamme d'applications de vannes de régulation à soupape. Les actionneurs à diaphragme à ressort pneumatique de type 87/88 de Masoneilan sont des applications de chute de pression faible à élevée-; Défaillance du ressort mécanique-opération sûre ; Commande manuelle pour positionner mécaniquement la vanne. La série 87/88 est un actionneur pneumatique à membrane à ressort. La configuration de conception à ressorts multiples fournit quatre plages de ressorts standard qui sont obtenues en faisant varier la quantité et le placement des ressorts. Un diaphragme roulant moulé et des boîtiers profonds réduisent le changement de surface, ce qui entraîne une relation linéaire entre la course et la pression d'air.
Les actionneurs à membrane Masoneilan Type 87/88 à ressort pneumatique- présentent les caractéristiques suivantes :
Cage de soupape de type levage
Cage de soupape de réduction de bruit
Propriétés linéaires ou isométriques
Le guide des cages
Non-équilibre, équilibre standard et équilibre pilote
Raccords process RFF, RTJ et BWE
La température a atteint 565 degrés
Applicable aux conditions de haute température et de haute -pression
La durée de vie utile estimée actuelle de l'actionneur série 87-88 est de 25+ ans. Pour maximiser la durée de vie utile du produit, il est essentiel d'effectuer des inspections annuelles, un entretien de routine et d'assurer une installation correcte pour éviter toute contrainte involontaire sur le produit. Les conditions de fonctionnement spécifiques auront également un impact sur la durée de vie utile du produit. Consultez l'usine pour obtenir des conseils sur des applications spécifiques si nécessaire avant l'installation.
L'actionneur modèle 87/88 est conçu pour accepter les connexions d'alimentation en air 1/4" NPT. Les accessoires fournis avec l'actionneur sont montés et connectés en usine.
| Actuator Size |
Diaphragm Effective Area | Stem Travel | Max Supply | |||
| sq. in. | sq. cm. | inches | mm | psi | bar | |
| 6 | 60 | 387 | 0.8 | 20 | 60 | 4.1 |
| 10 | 100 | 645 | 0.8 / 1.5 | 20 / 38 | 60 | 4.1 |
| 16 | 160 | 1032 | 0.8 / 1.5 / 2.0 / 2.5 | 20 / 38 / 50 / 63 | 60 | 4.1 |
| 23 | 230 | 1484 | 0.8 / 1.5 / 2.0 / 2.5 | 20 / 38 / 50 / 63 | 60 | 4.1 |

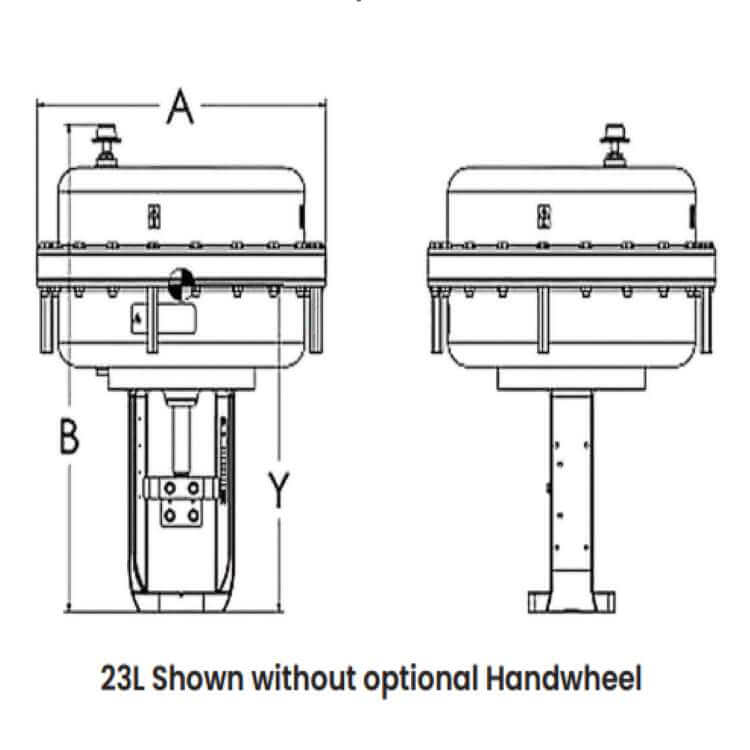

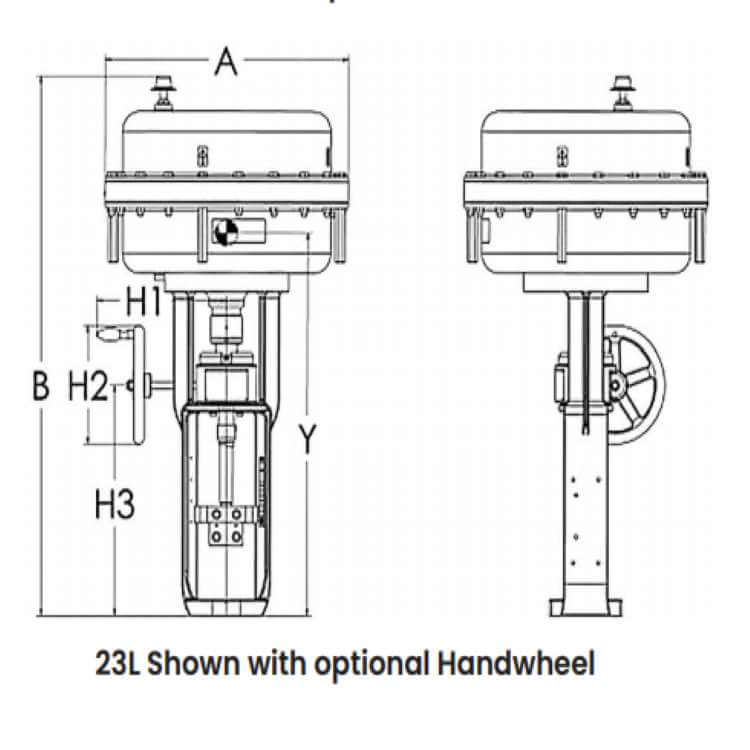

| 23L | 230 | 1484 | 3.0 / 3.5 / 4.0 | 76 / 89 / 102 | 60 | 4.1 |
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, reformage d'hydrotraitement, craquage, secondaire, mélange, Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
Support en ligne et support technique vidéo.
