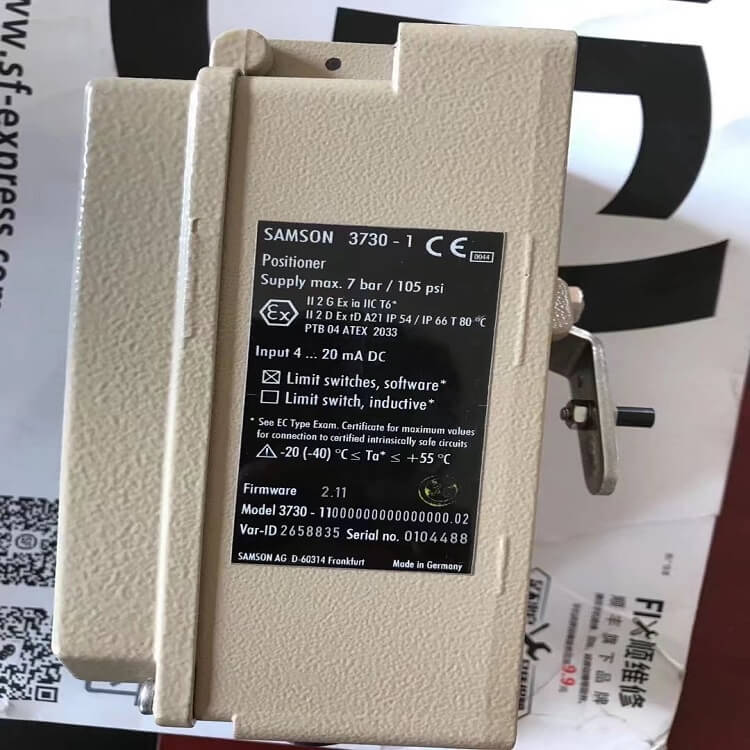

Le positionneur pneumatique Samson 3730-1 electro- adopte un boîtier en fonte d'aluminium ou en acier inoxydable die-. Il s'agit d'un produit d'actionneur linéaire conforme à la norme IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. Le positionneur pneumatique Samson 3730-1 electro- utilise un amplificateur de commutation de type 3710 pour connecter un actionneur à double action -, n'importe quelle position d'installation du positionneur est possible. Le positionneur pneumatique Samson 3730-1 electro- utilise un simple bouton, une opération pilotée par menu-.

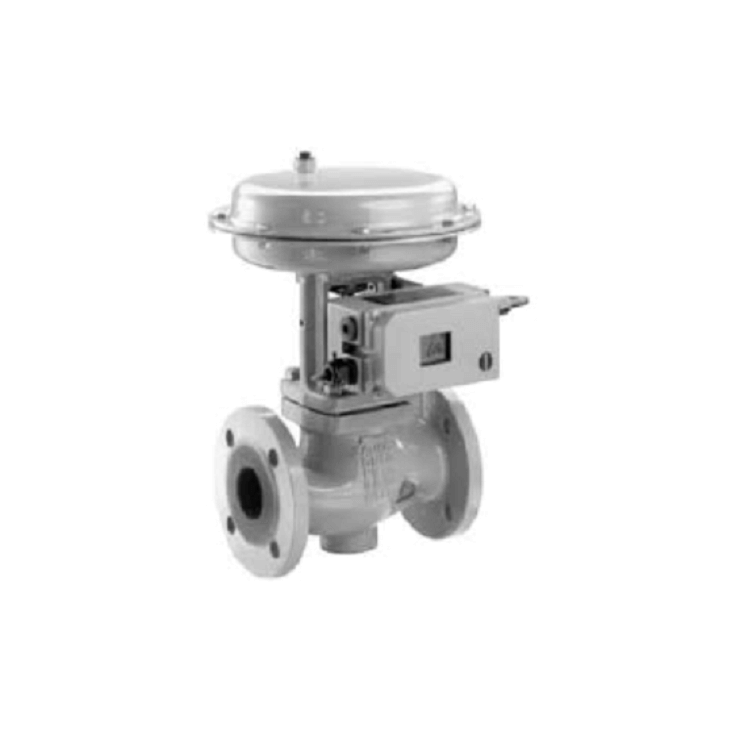

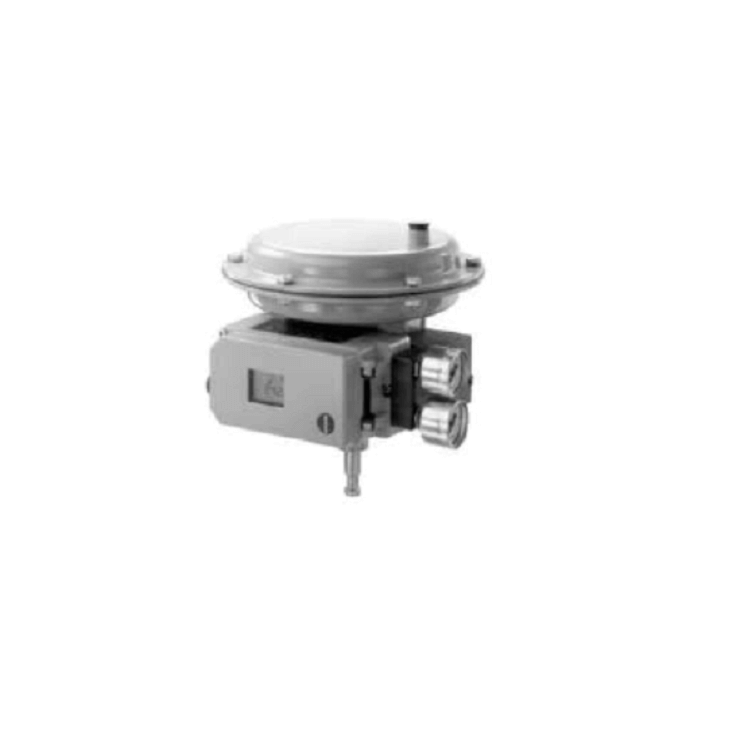

Positionneur de vanne électrique numérique Samson 3730-1 monté sur la vanne de commande pneumatique. Le positionneur de vanne accepte le signal de commande électrique émis par le système de commande ou le contrôleur et aide l'actionneur pneumatique à ajuster la position de la vanne et à obtenir un positionnement précis en fonction de la relation de réglage prédéfinie. Le positionneur de vanne comparera et traitera le signal de commande d'entrée et la quantité de retour de la course de position de la vanne de commande ou de l'angle de rotation (paramètre ajusté X), puis enverra le signal de commande pneumatique correspondant PST à l'actionneur pneumatique. Le positionneur de vanne électrique numérique Samson 3730-1 est principalement composé d'une unité électronique avec un microprocesseur, un convertisseur électrique analogique, un amplificateur pneumatique de sortie et un capteur de position de vanne.
Lorsque le signal de commande d'entrée change ou qu'il y a une déviation de la position de la vanne, la pression de l'actionneur pneumatique ou la décharge de pression. Si nécessaire, le volume de gaz de sortie peut être ajusté pour améliorer l'effet de pression du signal. Un calibrateur d'air avec une valeur de consigne fixe vide un volume d'air constant pour une purge à pression positive dans le boîtier du positionneur de vanne et optimise la capacité de sortie des amplificateurs pneumatiques. Une source d'air- avec une pression constante fournie au convertisseur électrique par le régulateur de pression de la source d'air et n'est pas affectée par les changements de la pression de la source d'air externe.
Le positionneur de vanne est actionné par le bouton à bouton unique qui est facile à maîtriser par l'utilisateur. Les paramètres sont sélectionnés en tournant le bouton rotatif et le réglage souhaité est activé en appuyant sur le bouton rotatif. Tous les paramètres du menu sont répertoriés au même niveau, il n'y a pas de sous-menus. Tous les paramètres peuvent être vérifiés et modifiés par la machine. L'écran LCD peut afficher tous les paramètres, le sens de lecture peut être inversé à 180, pas besoin de changer la position du matériel, tant que le réglage des paramètres de configuration peut être réalisé en appuyant sur.
| Product name | Samson 3730-1 electro-pneumatic positioner |
| Usage | Challenge transportation time
Challenging environmental conditions Throttle service |
| Annex | Linear actuator, single acting
Linear actuator, double acting Rotary actuator, single acting Rotary actuator, double acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA |
| Optional solenoid valve | Not needed |
| Valve diagnosis | Not needed |
| Minimum current | 3.7mA |
| Direction of action | W/X reversible |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7. Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
