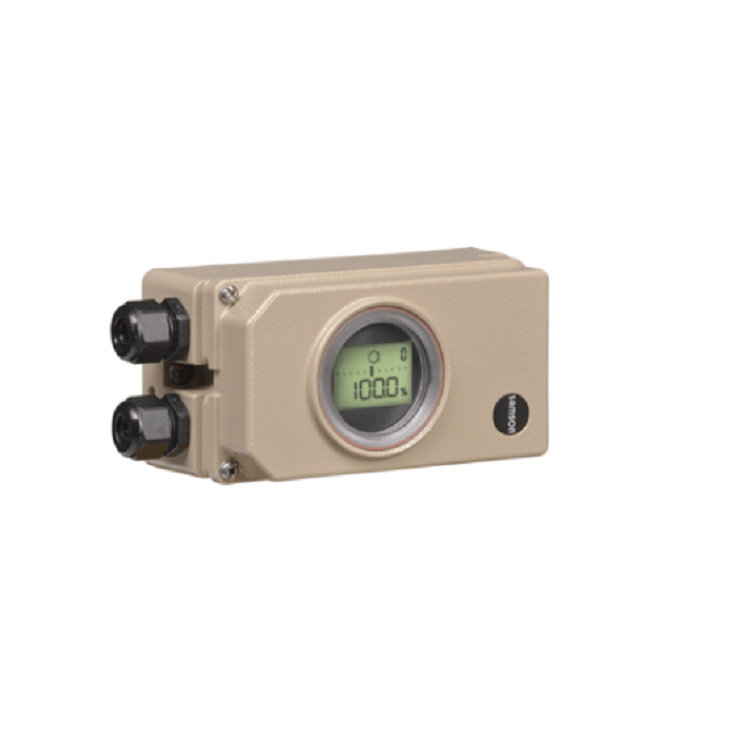

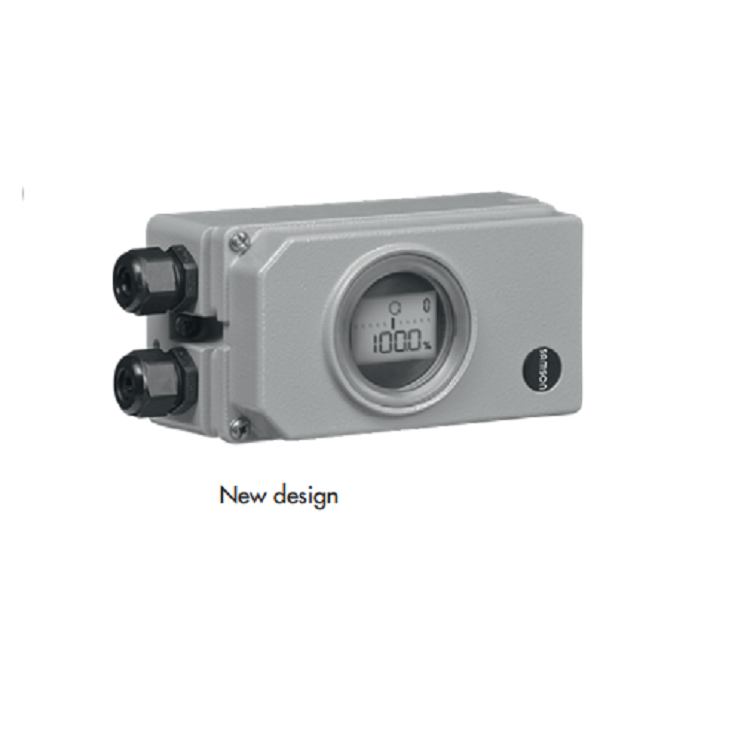

Le positionneur pneumatique Samson 3730-2 electro- adopte un boîtier en fonte d'aluminium ou en acier inoxydable die-. Il s'agit d'un produit d'actionneur linéaire conforme à l'accessoire IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. Le positionneur pneumatique Samson 3730-2 electro- utilise le logiciel TRAVIS-VIEW pour configurer via l'ordinateur via l'interface SSP. Le positionneur pneumatique Samson 3730-2 electro- a des paramètres prédéfinis et seules les valeurs qui s'écartent de la norme doivent être ajustées. Le capteur de déplacement calibré par le positionneur pneumatique Samson 3730-2 electro- ne contient pas d'engrenages sensibles à l'usure.
Le positionneur électropneumatique – est monté sur des vannes de régulation pneumatiques et est utilisé pour affecter la position de la vanne au signal de commande. Le signal électrique d'un système de commande est comparé à la course ou à l'angle de rotation de la vanne de commande et une pression de signal est produite pour l'actionneur. Le positionneur se compose d'un système de capteur de déplacement proportionnel à la résistance, d'un convertisseur analogique i/p avec un surpresseur de capacité d'air en aval et de l'électronique avec un microcontrôleur.
Le positionneur est équipé en standard de trois contacts binaires : Une sortie d'alarme de défaut indique un défaut à la salle de contrôle et deux fins de course logiciels configurables sont utilisés pour indiquer les positions finales de la vanne. La position de la vanne est transmise sous forme d'angle de rotation ou de course au levier pick-up et au capteur de course et fournie à un contrôleur PD analogique. Un convertisseur A/D transmet la position de la vanne au microcontrôleur. Le contrôleur PD compare cette position réelle au signal de commande de 4 à 20 mA CC après sa conversion par le convertisseur A/D. En cas d'écart de consigne, l'activation du convertisseur i/p est modifiée de sorte que l'actionneur de la vanne de régulation soit mis sous pression ou ventilé en conséquence sur le surpresseur en aval. De ce fait, l'obturateur de la vanne est déplacé vers la position déterminée par la consigne.
L'air d'alimentation est fourni au surpresseur et au régulateur de pression. Un régulateur de débit intermédiaire à réglages fixes est utilisé pour purger le positionneur et, en même temps, garantit un fonctionnement sans problème du surpresseur-. La pression du signal de sortie fourni par le surpresseur peut être limitée par logiciel. La restriction de volume Q est utilisée pour optimiser le positionneur. Le diagnostic étendu EXPERTplus est intégré au positionneur. Ils renseignent sur le positionneur et génèrent des messages de diagnostic et d'état qui permettent de localiser rapidement les défauts.
| Product name | Samson 3730-2 electro-pneumatic positioner |
| Usage | Challenge transportation time
Challenging environmental conditions Throttle service Use external stroke sensor |
| Annex | Linear actuator, single acting
Linear actuator, double acting Rotary actuator, single acting Rotary actuator, double acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA |
| Optional solenoid valve | Need |
| Valve diagnosis | Need |
| Minimum current | 3.6 mA for display · 3.8 mA for operation |
| Direction of action | Reversibl |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
Support en ligne et support technique vidéo.
