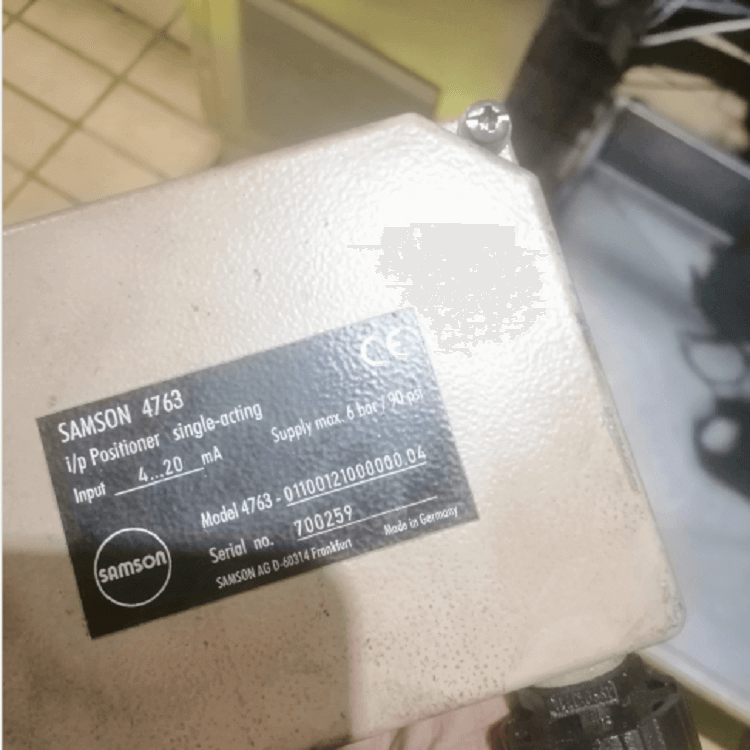

Le positionneur pneumatique Samson 4763 electro- adopte une conception compacte à faible entretien – et un boîtier en aluminium moulé -. C'est un accessoire pour actionneurs linéaires conforme à la norme IEC 60534-6. Le positionneur pneumatique Samson 4763 electro- a une excellente réponse dynamique. Le positionneur pneumatique Samson 4763 electro- a une bande de fréquence à rapport réglable (P) et une sortie d'air réglable, une faible consommation d'air d'alimentation.
Le positionneur électropneumatique – est utilisé pour la corrélation entre la position de la tige de vanne et le signal d'entrée reçu du contrôleur. Dans ce cas, le signal d'entrée reçu du dispositif de commande est comparé à la course de la vanne de commande, et la pression de signal pneumatique est délivrée.

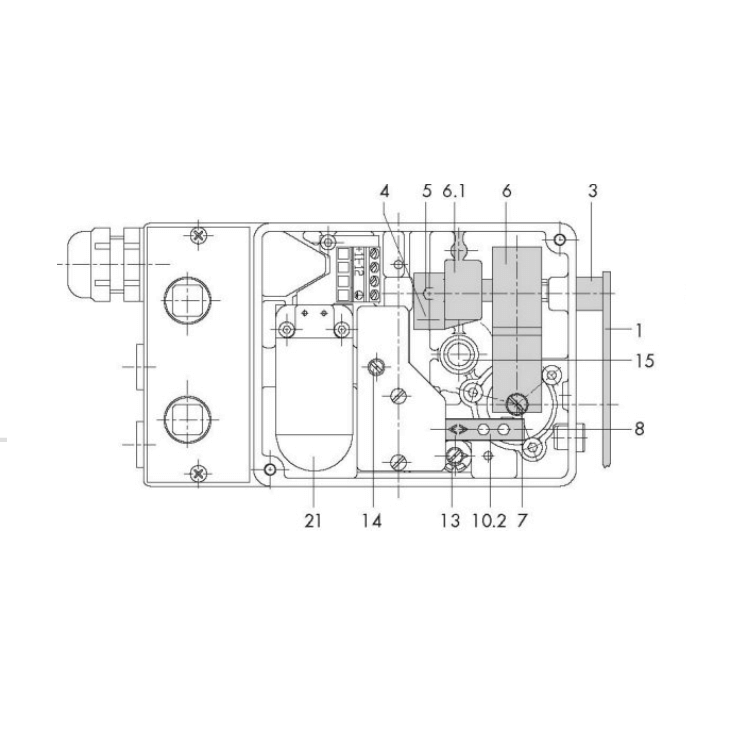

Le positionneur se compose d'une unité de conversion i/p et de la section pneumatique comprenant le levier, l'arbre et le ressort de plage, ainsi que le système de contrôle composé de la buse, du clapet et du surpresseur. Le signal d'entrée est directement transmis à l'unité de conversion i/p et converti en un signal de pression d'air proportionnel pe. Tout changement du signal de courant d'entrée provoque un changement proportionnel de la pression d'air pe envoyée au système de contrôle pneumatique. La pression d'air pe, à son tour, produit une force qui agit sur la surface de la membrane de mesure et est comparée à la force du ressort de plage. Le mouvement du diaphragme est transféré au clapet via la goupille de palpage, et la buse libère la pression. Toute modification de la pression d'air pe ou de la position de la tige de soupape provoque une modification de la pression dans le surpresseur connecté en aval de la buse. La pression de signal pst qui est relâchée amène la tige de clapet à adopter une position basée sur le signal d'entrée. La restriction de volume réglable Q et la restriction Xp sont utilisées pour optimiser la boucle de régulation. Le ressort de plage, qui peut être remplacé, est affecté à la fois à la course nominale de la vanne et à la tension nominale du signal d'entrée.
| Product name | Samson 4763 electro-pneumatic positioner |
| Usage | Throttle service |
| Annex | Linear actuator, single acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA
0 to 20 mA 1 to 5 mA |
| Optional solenoid valve | Not needed |
| Valve diagnosis | Not needed |
| Controlled variable (travel) | 7.5 to 60 mm, with 90 mm lever extension |
| Range spring | See table on page 14 for selection |
Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines
