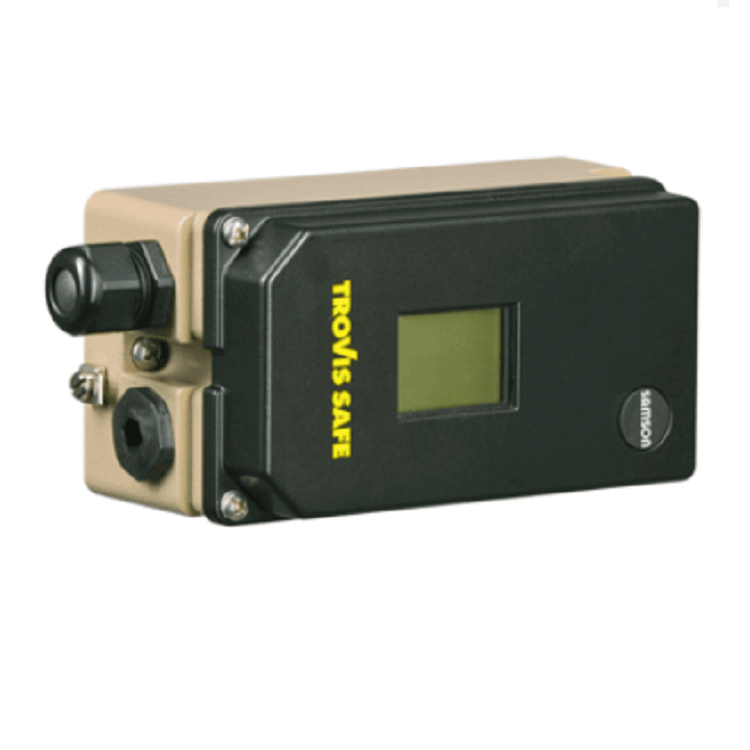

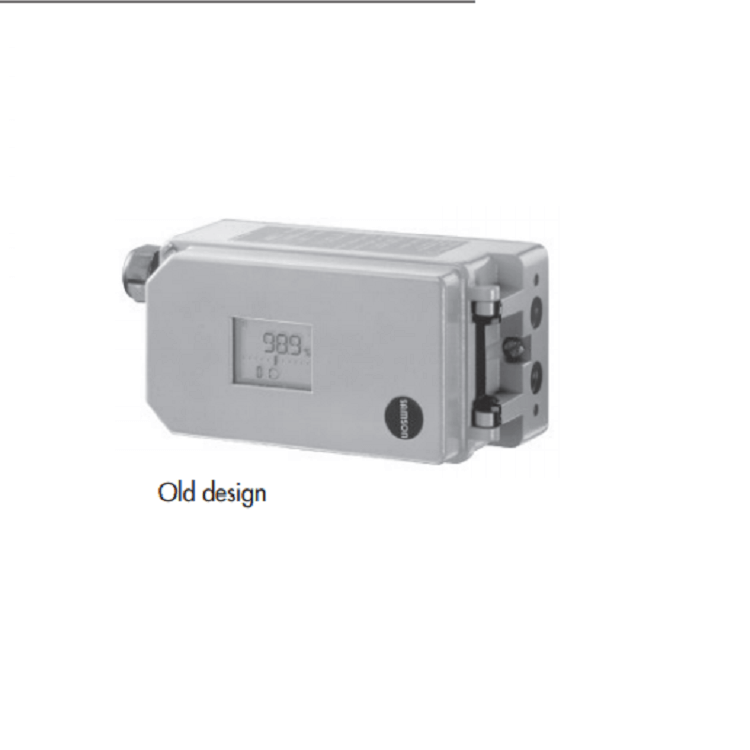

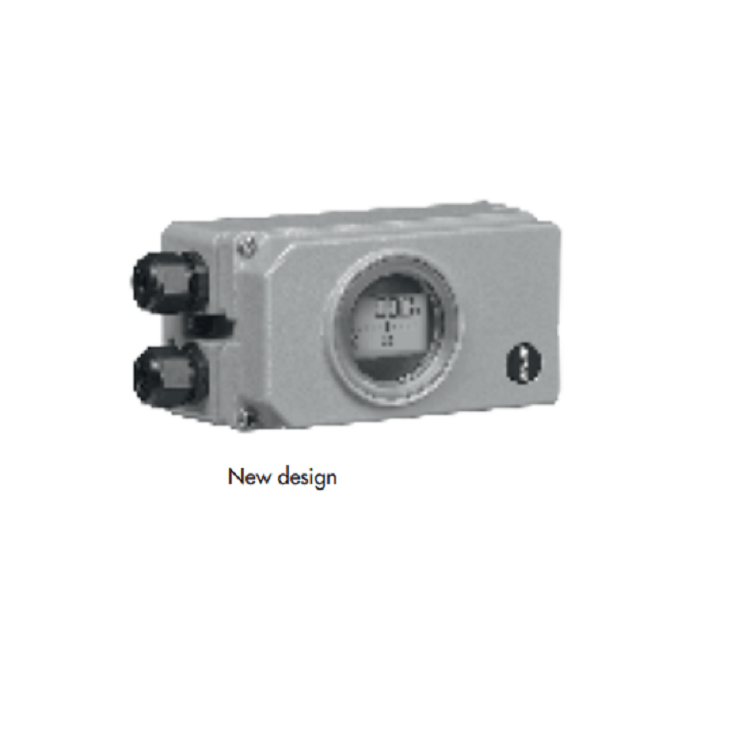

Positionneur de vanne électrique Samson TROVIS SAFE 3730-6

Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 adopte un boîtier en fonte d'aluminium ou en acier inoxydable die-. C'est un produit d'actionneur linéaire conforme à l'accessoire IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 peut être utilisé pour le diagnostic EXPERTplus intégré des vannes on-off des systèmes instrumentés de sécurité. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 utilise le logiciel TROVIS-VIEW pour configurer via l'ordinateur via l'interface SSP. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 dispose d'un système à deux – fils avec une faible charge électrique de 460Ω.

caractéristiques du produit

Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 adopte un boîtier en fonte d'aluminium ou en acier inoxydable die-. C'est un produit d'actionneur linéaire conforme à l'accessoire IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 peut être utilisé pour le diagnostic EXPERTplus intégré des vannes on-off des systèmes instrumentés de sécurité. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 utilise le logiciel TROVIS-VIEW pour configurer via l'ordinateur via l'interface SSP. Le positionneur de vanne électrique Samson TROVIS SAFE 3730-6 dispose d'un système à deux – fils avec une faible charge électrique de 460Ω.

Le positionneur électropneumatique est monté sur des vannes de régulation pneumatiques et sert à affecter la position de la vanne au signal de commande. Le positionneur compare le signal de commande électrique d'un système de commande à l'angle de course ou d'ouverture de la vanne de commande et délivre un signal de pression pour l'actionneur pneumatique.

Le positionneur se compose d'un système de capteur de déplacement proportionnel à la résistance, d'un convertisseur analogique i/p avec un booster de capacité d'air en aval et de l'électronique avec microcontrôleur. Le positionneur est équipé en standard de trois contacts binaires : Une sortie d'alarme de défaut indique un défaut à la salle de contrôle et deux fins de course logiciels configurables sont utilisés pour indiquer les positions finales de la vanne. La position de la vanne est transmise sous forme d'angle de rotation ou de course au levier de ramassage et au capteur de course et fournie à un contrôleur PD analogique. Un convertisseur A/D transmet la position de la vanne au microcontrôleur. Le contrôleur PD compare cette position réelle au signal de commande 4 à 20 mA CC (variable de référence) après sa conversion par le convertisseur A/D. En cas d'écart du point de consigne, l'activation du convertisseur i/p est modifiée de sorte que l'actionneur de la vanne de régulation soit mis sous pression ou ventilé en conséquence sur le surpresseur en aval. Cela amène le clapet de vanne à se déplacer vers la position déterminée par la variable de référence.

L'air d'alimentation est fourni au surpresseur et au régulateur de pression. Un régulateur de débit intermédiaire à réglages fixes est utilisé pour purger le positionneur et, en même temps, garantit un fonctionnement sans problème du surpresseur-. La pression du signal de sortie fourni par le surpresseur peut être limitée par logiciel. Les deux capteurs de pression surveillent la pression d'alimentation ps et la pression de signal pout. La restriction de volume Q est utilisée pour optimiser le positionneur.

Paramètres du produit

Product name Samson TROVIS SAFE 3730-6 electric valve positioner
Usage Challenge transportation time

Challenging environmental conditions

Throttle service

Safety Instrumented System

On/off service

Use external stroke sensor

Annex Linear actuator, single acting

Linear actuator, double acting

Rotary actuator, single acting

Rotary actuator, double acting

Explosion proof Type of protection “intrinsically safe”

No certification

Communication Not needed
Control loop 4 to 20 mA
Optional solenoid valve Need
Valve diagnosis Need
Load impedance ≤9.2 V (corresponding to 460 Ω at 20 mA)
Direction of action Reversible

Application et service après-vente-

Les principaux domaines d'application des positionneurs de vannes comprennent :
1. Projet de gazéification du charbon
2. Unité de gazéification d'énergie propre
3. Électricité
4. Hydrocarbures
5. Approvisionnement en eau et traitement de l'eau
6. Pâte et papier
7.Environnement industriel
8. Nourriture et boissons
9. Sciences de la vie et autres domaines

Après -service de vente

Support en ligne et support technique vidéo.
