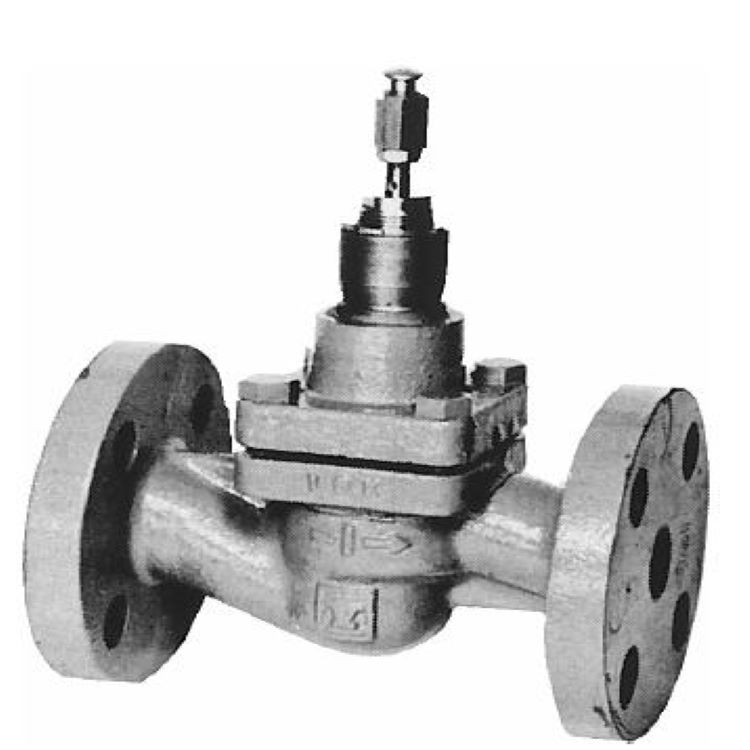

Vanne de régulation à siège unique d'Azbil VST/HPS haut – régulateur à siège unique orienté – pour charge lourde. La vanne de régulation à siège unique du corps Azbil VST/HPS a une structure compacte, un canal de fluide en forme de S-, une faible perte de charge, une forte capacité de débit, une large plage de réglage, une haute précision des caractéristiques de débit.
La zone de guidage supérieure est grande, forte résistance aux vibrations. Les performances turn-off sont conformes aux normes IEC ou JIS. Actionneur utilisant un type de film à ressort multi – simple et miniaturisé, structure compacte, grande force de sortie.
Modèle La vanne de régulation à siège unique d'Azbil VST/HPS La vanne de régulation haute performance haute performance de petite forme est largement utilisée dans les pipelines de fluides à haute température, basse température et haute pression, peut obtenir un contrôle fiable, avec des performances de turn-off élevées.
La vanne de régulation répond à la norme de sécurité fonctionnelle (IEC61508).
Une large gamme de matériaux disponibles
Les produits peuvent être fournis pour répondre à une variété de spécifications de matériaux de carrosserie, telles que : l'acier au carbone, qui est généralement utilisé avec de l'eau, de la vapeur et du mazout ; acier inoxydable très résistant à la corrosion, indispensable pour contrôler les fluides corrosifs ; et résine.
Demandes de service sévères
Les vannes à siège unique – de type Cage- avec d'excellentes performances anti-cavitation – sont disponibles pour un service sévère à haute température et haute pression différentielle.
Contrôle des fluides hautement visqueux, des boues et des fluides coagulables
Le contrôle de divers fluides est rendu possible par le durcissement de l'intérieur de la vanne, la structure de lavage – (en option) et l'enveloppe de vapeur (en option) pour empêcher la coagulation en maintenant le corps de la vanne chaud.
Excellentes performances de fuite du siège
Une fermeture étanche à siège métallique (classe V) et une fermeture étanche à siège souple (classe VI) sont disponibles.
Excellentes performances de prévention des fuites externes
Un joint à soufflet peut être ajouté aux tiges de soupape. De plus en plus recherchées-les spécifications des presse-étoupes peuvent être appliquées pour se conformer aux réglementations sur les émissions fugitives de composés organiques volatils.
Des performances de contrôle élevées sont obtenues grâce à une combinaison d'une large plage de réglage et d'un positionneur de vanne intelligent.
| Model | Azbil VST/HPS |
| Size | 5″, 10″, 12″,1″ to 3″ |
| Pressure rating | ANSI/JPI 150 to 600 JIS10K to 30K |
| ANSI/JPI 900 to 2500 JIS63K |
|
| End connection | Flanged : RF, FF, RJ Welded : SW, BW |
| Body material | Carbon steel Stainless steel |
| Trim material | 440CSS 316SS, 316SS with CoCr-A 316LSS, 316LSS with CoCr-A |
| Temperature range | -101 to 520°C,-5 to 566°C |
| Leakage performance | Class IV, IV-S1, V, VI |
Application de la vanne de régulation à siège unique d'Azbil VST/HPS
Tuyauterie générale
service de rinçage pour la pétrochimie
procédés chimiques
