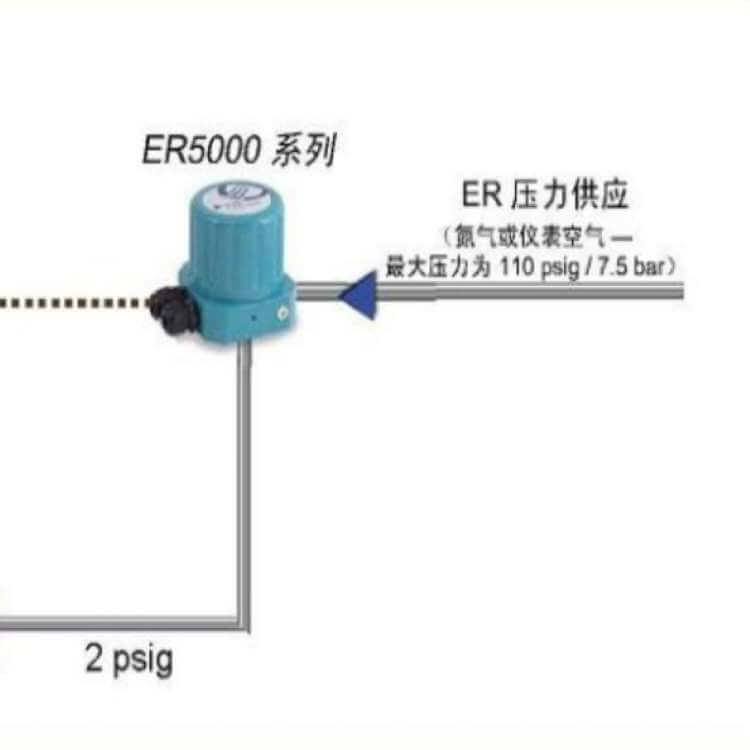

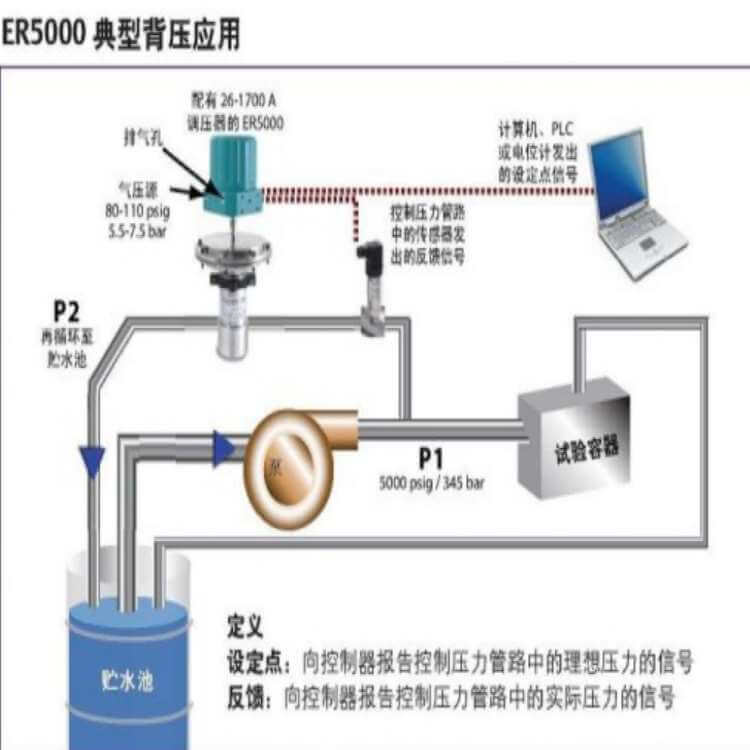

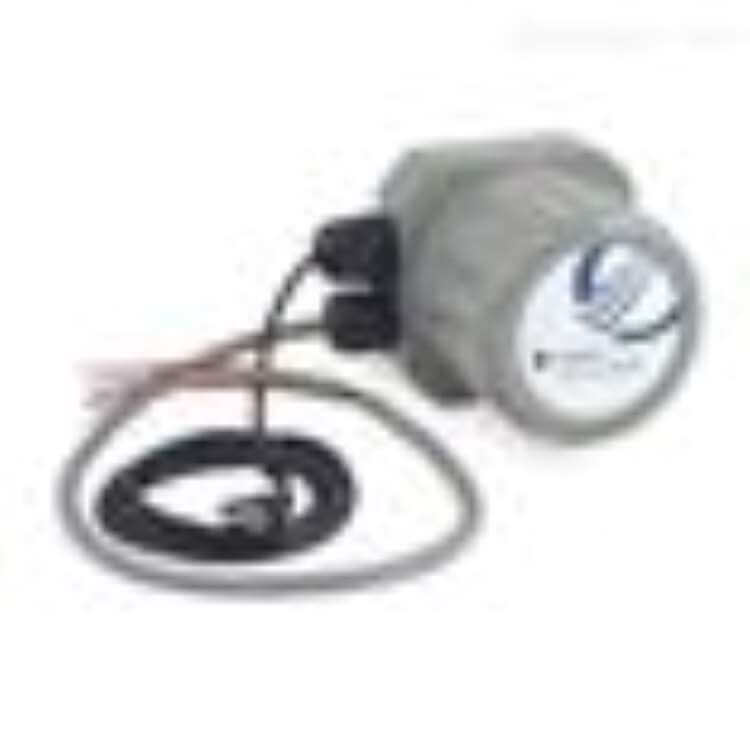

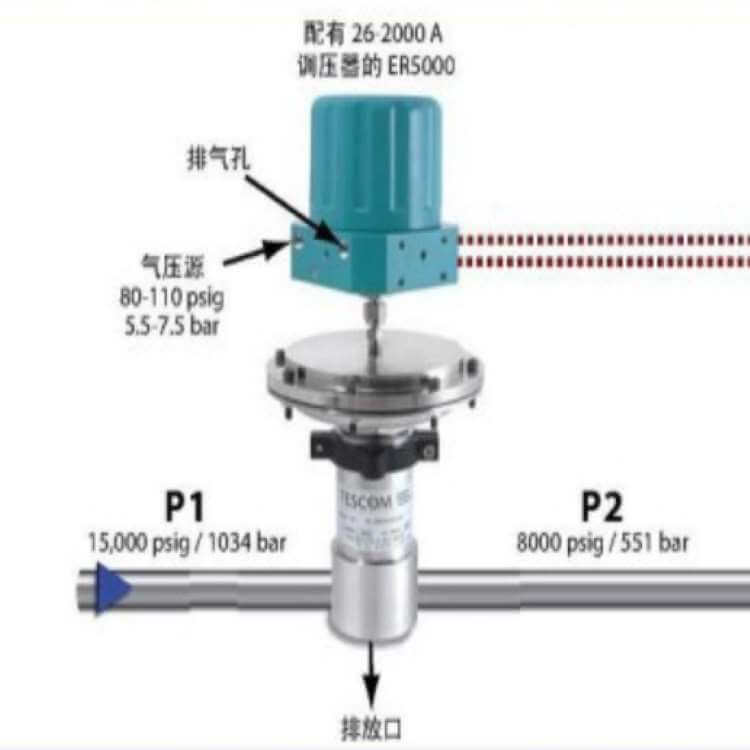

Les actionneurs pneumatiques électriques de la série TESCOM ER5000 sont un microprocesseur-basé sur un contrôleur PID (proportionnel, intégral, différentiel) qui apporte un contrôle de pression algorithmique précis pour une large gamme d'applications. Il peut être utilisé comme une unité autonome pour contrôler la pression du gaz inerte ou naturel de 0 à 100 PSIG / 0 à 6,9 bar ou connecté à n'importe quel régulateur de tension à commande pneumatique. Lorsqu'ils sont utilisés avec un régulateur, les actionneurs pneumatiques électriques de la série TESCOM ER5000 fournissent un contrôle de la pression du gaz et du liquide sous vide jusqu'à 30 000 PSIG/ 2068 bars.
Les régulateurs, vannes et systèmes TESCOM d'Emerson offrent des solutions de pression précises dans une large gamme de conceptions standard et personnalisées pour une large gamme d'applications. Que vous soyez un point de solution unique ou un projet complexe, nos ingénieurs d'application et de support client professionnels peuvent concevoir la bonne solution pour votre large gamme d'applications industrielles. Rencontrez votre large gamme d'applications industrielles.
Les équipes mondiales de conception et de fabrication d'Emerson travaillent en étroite collaboration pour garantir l'utilisation de la technologie de production state-of-the-art afin de fournir les solutions et produits innovants de classe mondiale- auxquels les clients Tescom s'attendent.Les produits TESCOM comprennent le décompresseur TESCOM, la soupape de surpression TESCOM, la soupape de contre-pression TESCOM, jeu de vannes, régulateur de tension de conversion TESCOM, contrôleur pneumatique électronique TESCOM, moteur TESCOM, vanne de commutation TESCOM, vanne de coupure TESCOM -.
Emerson propose des solutions de contrôle de la pression des procédés, des gaz spéciaux et des liquides de conception – standard et personnalisées pour une large gamme d'applications avec des pressions allant jusqu'à 20 000 PSIG. La vanne de régulation de débit du système d'injection de produits chimiques de la série TESCOM 56 fournit un contrôle de pression précis afin que le client puisse avoir un taux d'injection constant tout au long de la vie du puits. TESCOM 50-4000 Series – La nouvelle génération d'équipement de contrôle de pression d'élément hydraulique offshore augmente le taux de suralimentation jusqu'à 33% !Analyseur de ciment – Le Tescom ER5000 automatise le processus et vous permet d'obtenir des résultats précis.
Fermé-contrôle PID en boucle des actionneurs pneumatiques électriques de la série TESCOM ER5000.
taux de mise à jour de 25 ms
Pression de contrôle jusqu'à 20 000 psi
Contrôler la pression et le débit
Fournir un accès aux données
Certification de sites dangereux
| Model | Tescom ER5000 |
| Power Requirement | 22 to 28.5 VDC, 340 mA maximum, 180 mA nominal |
| Media Type | ER5000 – Clean, dry inert gas or instrument grade air |
| Inlet Pressure | Minimum: Outlet pressure + 1 psig / 0.07 bar |
| Maximum: 120 psig / 8.2 bar | |
| Nominal: 110 psig / 7.5 bar | |
| Housing Rating | Standard: NEMA 4X IP66 (aluminum and epoxy polyester paint) |
| Optional: Stainless Steel body available for Explosion proof models | |
| Flow Stream Materials (Manifold) | Glass Filled PET (Explosion Proof only) |
| Flow Stream Materials (Tubing) | Polyurethane |
| Flow Stream Materials (Plug) | Brass |
| Port Size & Type | Gas Ports (Inlet, Exhaust & Gauge): 1/8 – 27 NPTF |
| Controlled Outlet Port: 1/2 inch SAE | |
| Conduit Openings: Two, 1/2 inch NPTF | |
| Operating Temperature Range | -22°F to 167°F / -30°C to 75°C (media require below 32°F) |
| Flow Capacity | Cv = 0.01 |
| Weight | 3.1 lbs / 1.4 kg |
Industries applicables des actionneurs pneumatiques à piston Masoneilan de type 51/52/53
Production d'électricité, raffinage, pétrochimie, pétrole intermédiaire & gaz, pétrole en amont & gaz.
Applications clés : générateur de turbine à vapeur, condenseur, tour de refroidissement, bâtiment de réacteur, bâtiment de turbine, terrain d'installation de réacteur & BOP, turbine à vapeur, turbine à gaz, générateur de vapeur à récupération de chaleur, équilibre de l'usine, distillation, reformage d'hydrotraitement, craquage, secondaire, mélange, Trempe & Fractionnement, compression du gaz de charge, séparation, intégrité du pipeline, opérations, déshydratation, réfrigération, liquéfaction, chargement/Shipping, regazéification, auxiliaire, déshydratation/Treating, compression.
