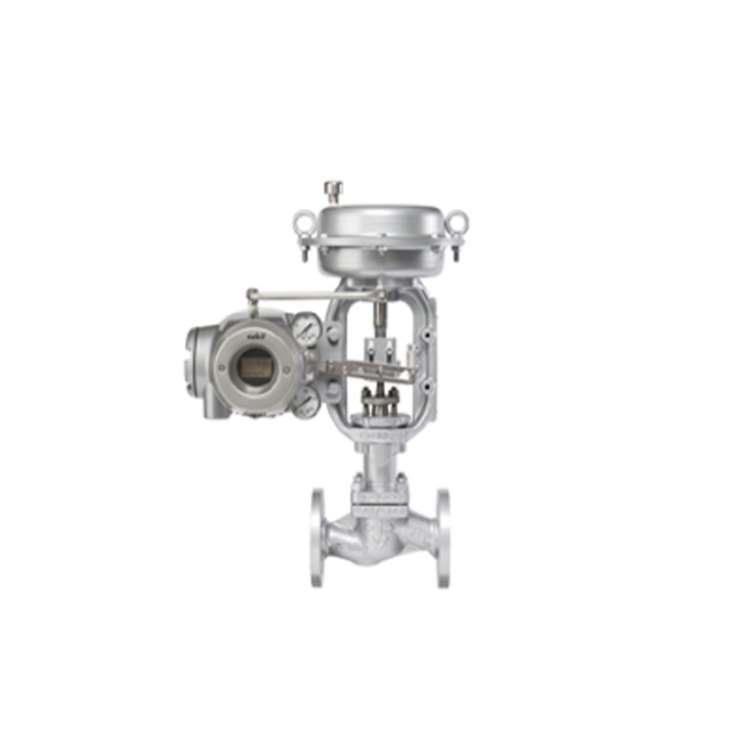

Vanne de régulation à siège simple guide supérieur HTS/HSC d'Azbil

Vanne de régulation à siège simple guide supérieur HTS/HSC de Azbil top – régulateur à siège unique – orienté pour charge lourde. La vanne de régulation à siège unique à guide supérieur HTS/HSC du corps Azbil a une structure compacte, un canal de fluide en forme de S-, une faible perte de charge, une forte capacité de débit, une large plage de réglage, une haute précision des caractéristiques de débit. La zone de guidage supérieure est grande, forte résistance aux vibrations. Les performances turn-off sont conformes aux normes IEC ou JIS. Actionneur utilisant un type de film à ressort multi – simple et miniaturisé, structure compacte, grande force de sortie.

caractéristiques du produit

La zone de guidage supérieure est large et présente une forte résistance aux vibrations. Les performances du turn-off sont conformes aux normes IEC ou JIS.Actionneur utilisant un type de film à ressort multi – simple et miniaturisé, une structure compacte, une grande force de sortie.

Modèle La vanne de régulation à siège unique à guide supérieur HTS/HSC de la vanne de régulation haute performance haute performance Azbil de petite forme est largement utilisée dans les pipelines de fluides à haute température, basse température et haute pression, peut obtenir un contrôle fiable, avec des performances de turn-off élevées.

top guide single seat regulating valve hts hsc of azbil 4

La vanne de régulation répond à la norme de sécurité fonctionnelle (IEC61508).
Diverses spécifications de matériaux de carrosserie disponibles
Les vannes ont des corps en acier au carbone pour des applications – d'utilisation générale telles que le contrôle de l'eau, de la vapeur et du mazout, etc., ou en acier inoxydable – hautement résistant à la corrosion, en résine, etc., selon les besoins des fluides corrosifs.
Aucune source d'air d'équipement d'instrumentation requise
Les vannes sont adaptées à une utilisation dans divers types d'équipements sans installation d'air ni climatisation d'équipement d'instrumentation.
Structure anti-goutte-
La structure anti-goutte- est équivalente à NEMA4X, IP65.
Mécanisme de protection du moteur
Les vannes sont équipées d'un protecteur thermique pour empêcher l'épuisement du moteur.
Surveillance de l'état de fonctionnement
La rétroaction est disponible via le signal standard analogique 4-20 mA, le signal de contact et la sortie de résistance.
Excellentes performances de fuite du siège
Une fermeture étanche à siège souple (ANSI classe VI) est disponible.
Haute contrôlabilité
Les vannes offrent une large plage de réglage.

Paramètres du produit

Model Azbil HTS/HSC
Size 1-1/2″ to 8″
Pressure rating ANSI/JPI 150 to 600

JIS10K to 30K

End connection Flanged : RF, FF, RJ

Welded : SW, BW

Body material Carbon steel

Stainless steel

Trim material 440CSS

316SS, 316SS with CoCr-A

316LSS, 316LSS with CoCr-A

329J1SS

Temperature range -196 to 566°C
Leakage performance Class IV, VI
Cv range 10 to 700
Range ability 50:1 (option 75:1)
Application flow control of saturated vapor,

cold and hot water, etc.

Application et service après-vente-

Application de la vanne de régulation à siège unique à guide supérieur HTS/HSC d'Azbil
Tuyauterie générale
service de rinçage pour la pétrochimie
procédés chimiques

Après -Service de vente

Support en ligne et support technique vidéo.
