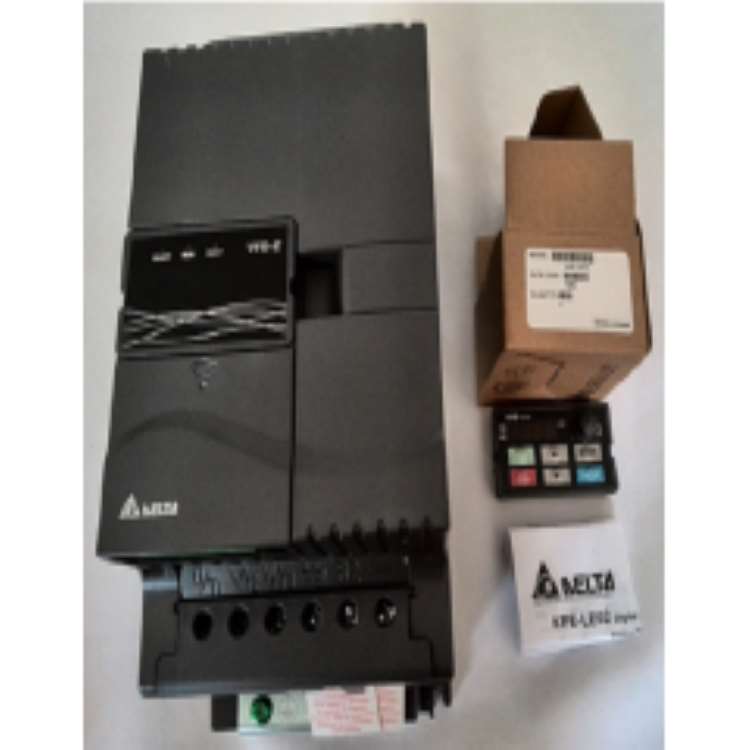

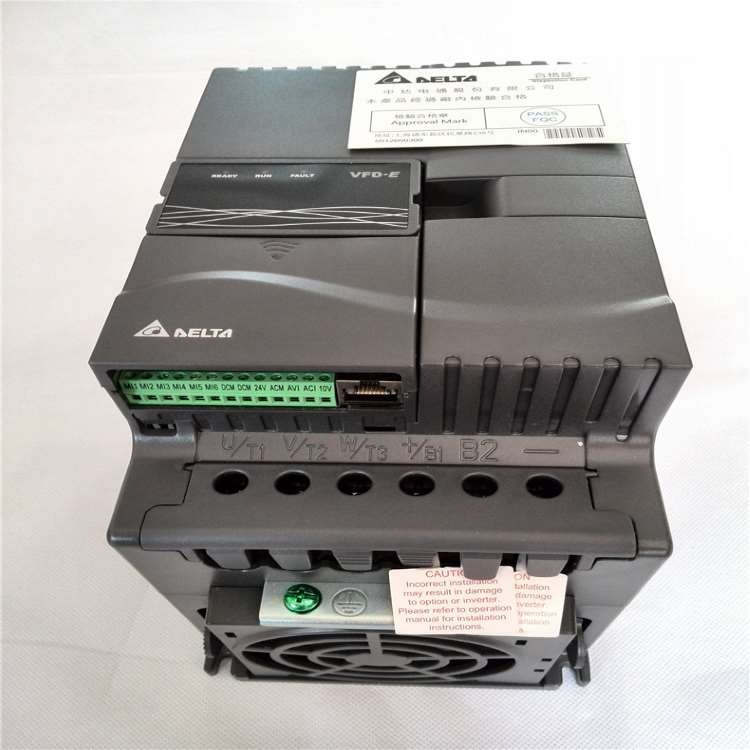

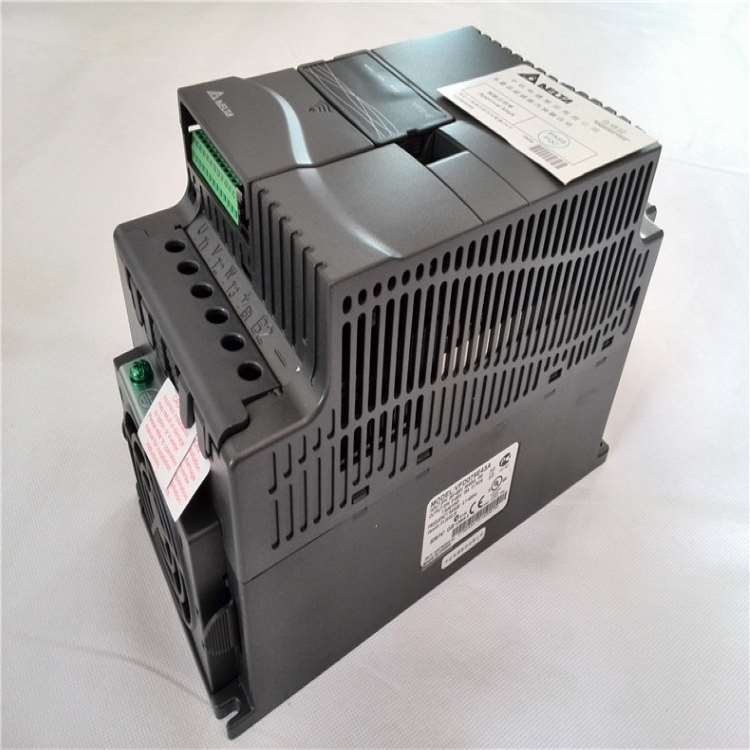

VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta, y compris le panneau adopte une conception de module élastique, peut écrire le stockage et l'exécution de programmes simples et ajouter une carte d'extension de fonction spéciale et une carte de communication, est le représentant de la petite puissance pour répondre aux besoins diversifiés de l'industrie. Pendant ce temps, VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta, y compris le panneau, prennent en charge plusieurs protocoles de communication, notamment PROFIBUS, DEVICENET, LONWORKS et CANOpen.
VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta, y compris le panneau adopte une conception de module élastique, peut écrire le stockage et l'exécution de programmes simples et ajouter une carte d'extension de fonction spéciale et une carte de communication, est le représentant de la petite puissance pour répondre aux besoins diversifiés de l'industrie. Pendant ce temps, VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta, y compris le panneau, prennent en charge plusieurs protocoles de communication, notamment PROFIBUS, DEVICENET, LONWORKS et CANOpen.
1. La conception de dissipation thermique à haute efficacité, peut être installée côte à côte, économiser de l'espace
2.Avec un ventilateur de refroidissement amovible facile à entretenir, facile à installer et à retirer
3. Conception de la structure dans une conception modulaire à démontage facile, réduction du matériel, facile à entretenir. Le ventilateur, la plaque de surface peuvent être retirés et la carte de fonction peut être étendue de manière flexible.
4.VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta, y compris le panneau, utilise l'interface de communication RS-485, protocole de communication Modbus standard.
5. (modèles 230V mono-phase et 460V three-phase) filtre EMI – intégré, réduit efficacement les interférences électromagnétiques, conformément à la spécification standard EN61800-3.
6. Prend en charge plusieurs protocoles de communication, notamment PROFIBUS, DEVICENET, LONWORKS et CANOpen.
7. Des fonctions d'extension flexibles et élastiques peuvent être appliquées, telles que la carte 1/0, la carte relais, la carte PG et la carte USB, etc.
L'application du VFD022E43A, VFDS – E, dans l'onduleur modulaire de Delta comprenant le panneau : Puissance : chaudière tambour soufflant, pompe à eau, mélangeur centrifuge, bande transporteuse, centrale de levage, volant moteur, etc.Pétrole : pompe à huile, pompe électrique submersible, eau pompe d'injection, unité de pompage, etc. industrie papetière : machine à papier, pompe, moulin, ventilateur, mélangeur, souffleur, etc.
Input voltage level | 115V | |||||||
Model | 002 | 004 | 007 | |||||
Applicable motor power (KW) | 0.2 | 0.4 | 0.75 | |||||
Applicable motor power (HP) | 0.25 | 0.5 | 1.0 | |||||
Rated output capacity (kVA) | 0.6 | 1.0 | 1.6 | |||||
Rated output current (A) | 1.6 | 2.5 | 4.2 | |||||
Maximum Output Voltage (V) | Three phases correspond to twice the input voltage | |||||||
Output frequency range (Hz) | 0.1~600Hz | |||||||
Carrier frequency range (kHz) | 1-15 | |||||||
Input current (A) | Single phase power supply | |||||||
6 | 9 | 18 | ||||||
Rated voltage · frequency | Single phase power supply 100-120V□50/60Hz | |||||||
Allowable input voltage range | ±10%(90-132V) | |||||||
Allow power frequency variation | ±5%(47-63Hz) | |||||||
Cooling system | Natural air cooling | Forced air cooling | ||||||
Weight (kg) | 1.2 | 1.2 | 1.2 | |||||
Input voltage level | 230V | |||||||
Model | 002 | 004 | 007 | 015 | 022 | 037 | 055 | 075 |
Applicable motor power (KW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 |
Applicable motor power (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 |
Rated output capacity (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 6.5 | 9.5 | 12.5 |
Rated output current (A) | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 17.0 | 25.0 | 33.0 |
Maximum Output Voltage (V) | Three phases correspond to twice the input voltage | |||||||
Output frequency range (Hz) | 0.1~600Hz | |||||||
Carrier frequency range (kHz) | 1-15 | |||||||
Input current (A) | Single phase/three phase power supply | Three-phase power supply | ||||||
4.9/1.9 | 6.5/2.7 | 9.7/5.1 | 15.7/9 | 24/15 | 20.6 | 26 | 34 | |
Rated voltage · frequency | Single phase three-phase power supply 200-240V□50/60Hz | Three-phase power supply 200-240V□50/60Hz | ||||||
Allowable input voltage range | ±10%(180-264V) | |||||||
Allow power frequency variation | ±5%(47-63Hz) | |||||||
Cooling system | Natural air cooling | Forced air cooling | ||||||
Weight (kg) | 1.1 | 1.1 | 1.1 | 1.9 | 1.9 | 1.9 | 3.5 | 3.5 |
Input voltage level | 460V | |||||||
Model | 002 | 004 | 015 | 022 | 037 | 055 | 075 | 110 |
Applicable motor power (KW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 |
Applicable motor power (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 |
Rated output capacity (kVA) | 1.2 | 2.0 | 3.3 | 4.4 | 6.8 | 9.9 | 13.7 | 18.3 |
Rated output current (A) | 1.5 | 2.5 | 4.2 | 5.5 | 8.5 | 13.0 | 18.0 | 24.0 |
Maximum Output Voltage (V) | Three phases correspond to twice the input voltage | |||||||
Output frequency range (Hz) | 0.1~600Hz | |||||||
Carrier frequency range (kHz) | 1-15 | |||||||
Input current (A) | Three-phase power supply | |||||||
1.9 | 3.2 | 4.31 | 7.1 | 11.2 | 14 | 19 | 26 | |
Rated voltage · frequency | Three-phase power supply 380-480V□50/60Hz | |||||||
Allowable input voltage range | ±10%(342-528V) | |||||||
Allow power frequency variation | ±5%(47-63Hz) | |||||||
Cooling system | Natural air cooling | Forced air cooling | ||||||
Weight (kg) | 1.2 | 1.2 | 1.2 | 1.9 | 1.9 | 4.2 | 4.2 | 4.2 |
Application de VFD022E43A, VFDS – E, dans un onduleur modulaire de Delta avec panneau
1.Fer et acier : laminoir, table à rouleaux, ventilateur, pompe, grue, wagon poche, inclinaison du convertisseur, etc.
Ligne de laminage 2.Steel : machine à tréfiler, bobineuse, ventilateur, pompe, machines de levage, cisaille à longueur fixe, alimentation automatique.
3.Power : ventilateur de tambour de chaudière, pompe à eau, mélangeur centrifuge, bande transporteuse, centrale électrique de levage, volant d'inertie, etc.
4.Petroleum : pompe à huile, pompe submersible électrique, pompe d'injection d'eau, unité de pompage, etc.
5. Industrie du papier : machine à papier, pompe, moulin, ventilateur, mélangeur, souffleur, etc.
Après -service de vente
Support en ligne et support technique vidéo.
